VW Scirocco Sharan Radio-Antennenadapter Diversity ISO

VW Scirocco oder Sharan: Was brauche ich zum Austausch des Werksradios?

Sie möchten das originale Werksradio Ihres VW Scirocco III oder VW Sharan II durch ein modernes Radio oder Navigationsgerät ersetzen? Dafür benötigen Sie passende Verbindungen für Strom, Lautsprecher und Fahrzeugantenne sowie je nach Einbauplatz eine Radioblende.

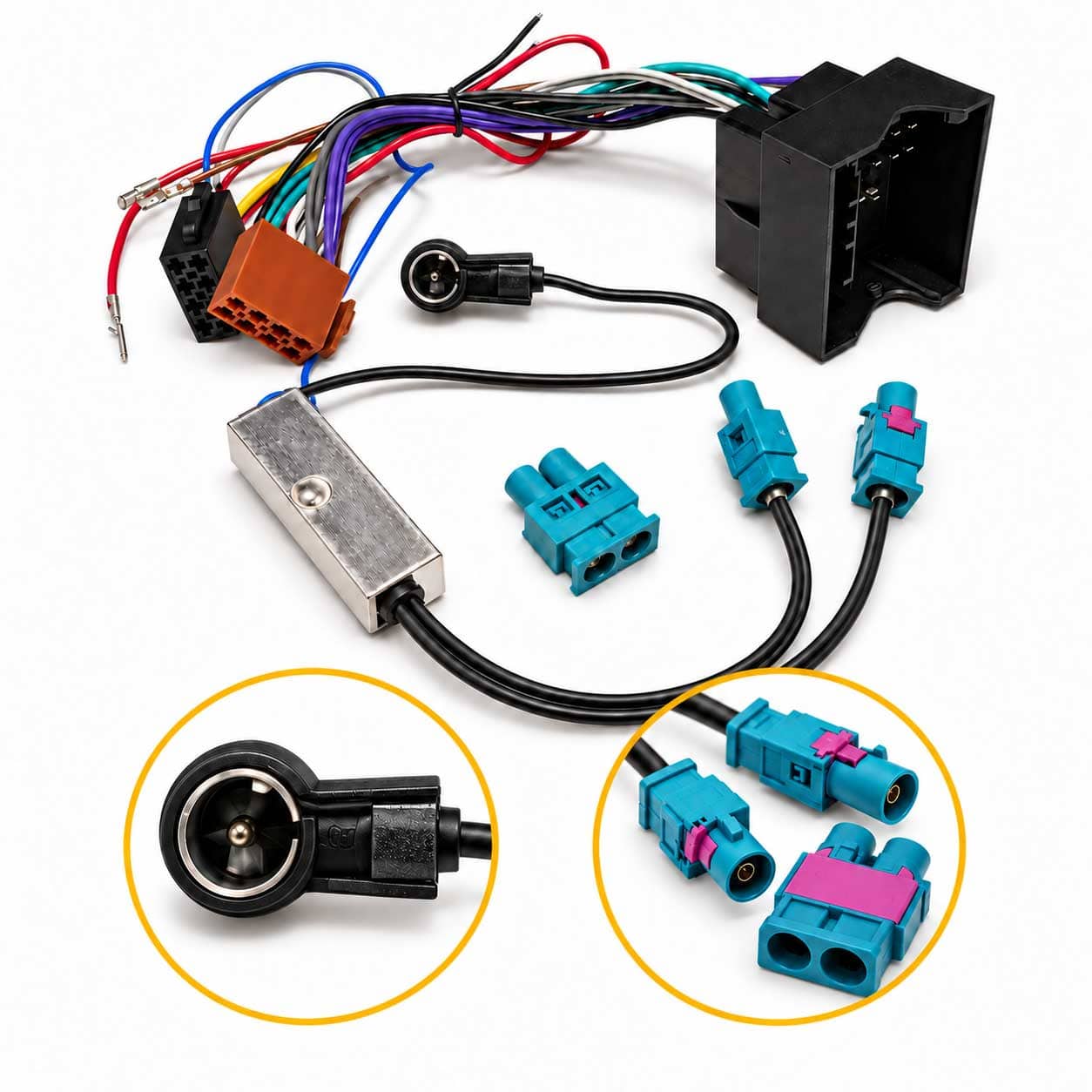

Dieses Anschlussset kombiniert einen 40-PIN-Quadlock-Radioadapter mit einem Antennenadapter auf ISO mit Diversity-Funktion und einer Zündplus-Alternative. Damit erhalten Sie die passenden Anschlusskomponenten für den Radiowechsel in entsprechend ausgestatteten Fahrzeugen.

Für welche Fahrzeuge passt das Set?

Voraussetzungen für den Einbau:

• Passender VW-Quadlockstecker mit 40 PIN.
• Vorhandenes VW-Antennensystem mit passenden Anschlüssen und Diversity-Funktion.
• Kein abweichendes OEM-Soundsystem, sofern dessen Kompatibilität nicht separat angegeben ist.

Bitte vergleichen Sie die vorhandenen Fahrzeuganschlüsse vor der Bestellung mit den Produktbildern. Modell und Baujahr allein reichen zur Prüfung der Anschlusskompatibilität nicht aus.

40-PIN-Radioadapter für Strom und Lautsprecher

Der Radioadapter verbindet den passenden VW-Quadlockstecker im Fahrzeug mit den ISO-Anschlüssen des neuen Radios beziehungsweise dessen Anschlusskabels. Darüber werden die vorgesehenen Strom- und Lautsprecherverbindungen hergestellt.

Die Verbindung erfolgt über die vorhandenen Steckanschlüsse. Für die Weiterverwendung einer Lenkradfernbedienung kann ein zusätzliches Interface erforderlich sein.

ISO-Antennenadapter mit Diversity-Funktion

Der enthaltene Antennenadapter verbindet das unterstützte VW-Antennensystem mit dem ISO-Antenneneingang des neuen Radios. Seine Diversity-Funktion ermöglicht die Einbindung der vorhandenen Antennenwege.

Bitte prüfen Sie den Antennenanschluss Ihres neuen Geräts: Bei einem DIN-Antenneneingang benötigen Sie eine passende zusätzliche Anpassung oder die entsprechende DIN-Ausführung.

Für DAB+ ist eine geeignete separate Empfangslösung erforderlich. Dieser Adapter ersetzt keine DAB-Antenne.

CAN-Bus und Zündungsplus für das neue Radio

Beim VW Scirocco III und Sharan II wird die Zündungsinformation über den CAN-Bus übertragen. Am vorhandenen Radioanschluss fehlt deshalb häufig ein herkömmliches geschaltetes 12-Volt-Zündungsplus für ein Fremdradio. Der einfache Radioadapter erzeugt dieses Signal nicht aus dem CAN-Bus.

Die enthaltene Zündplus-Alternative ermöglicht den separaten Abgriff eines geeigneten, abgesicherten und geschalteten 12-Volt-Anschlusses. Dieser wird mit dem Zündungsplus-/ACC-Eingang des neuen Radios verbunden. Das Ein- und Ausschaltverhalten richtet sich nach der gewählten Stromquelle.

Alternativ kann ein geeigneter CAN-Bus-Adapter oder Lenkradadapter mit Zündplus-Ausgang verwendet werden. Ein solches Interface gehört nicht zum Lieferumfang.

Welche Radioblende wird zusätzlich benötigt?

Abhängig vom neuen Radio und dem vorhandenen Einbauschacht benötigen Sie eine passende 1-DIN- oder 2-DIN-Radioblende. Diese sorgt für die passende Aufnahme und einen sauberen Abschluss im Armaturenbrett.

Autoradio und Radioblende sind nicht Bestandteil dieses Anschlusssets.

Lieferumfang

1 × 40-PIN-Quadlock-Radioadapter für passende VW-Fahrzeuge
1 × Antennenadapter auf ISO mit Diversity-Funktion
1 × Zündplus-Alternative zum separaten Abgriff eines geeigneten geschalteten 12-Volt-Anschlusses
