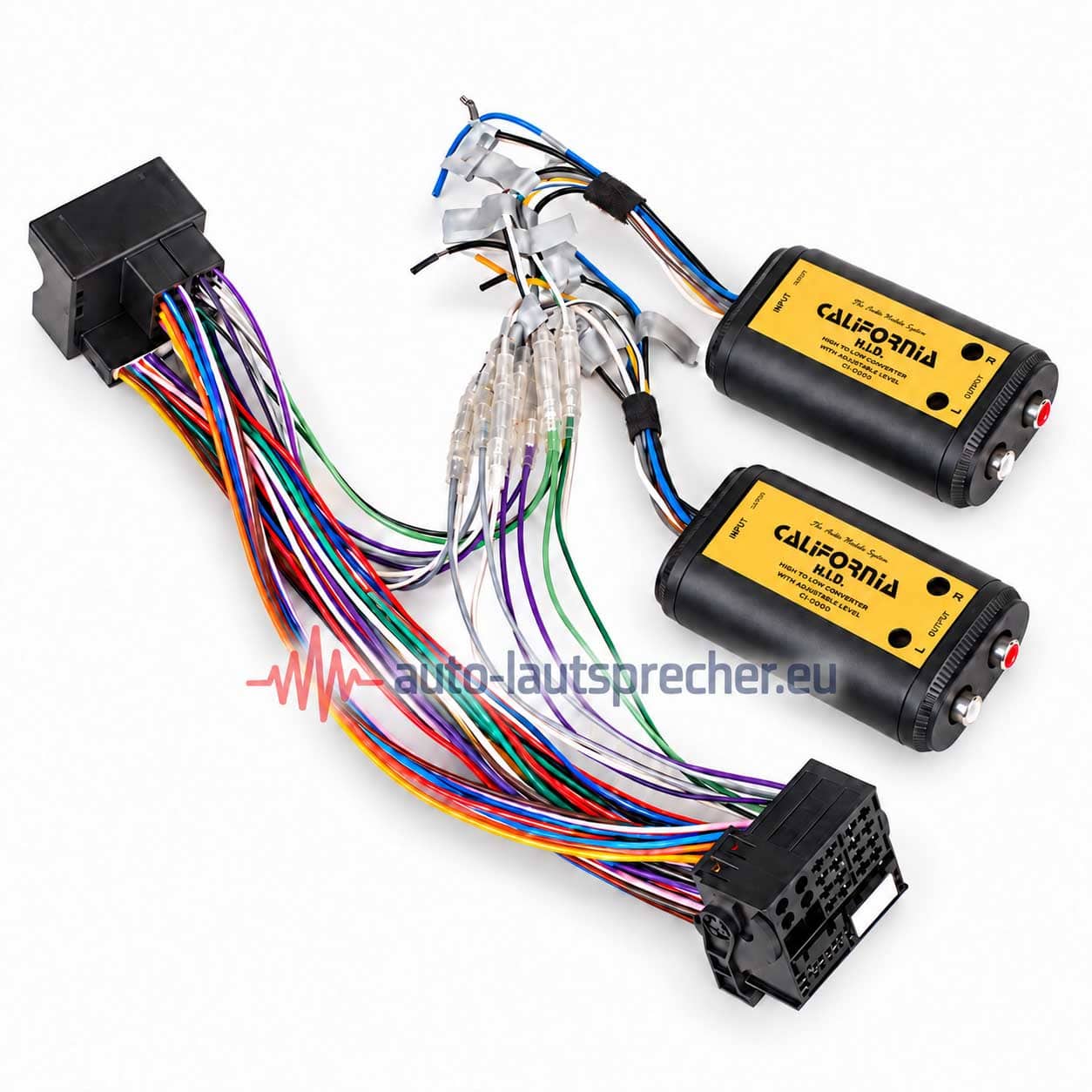

Mercedes CLK CLS E Quadlock Endstufen-Adapter mit Remote
Mehr Leistung für Ihren Mercedes CLK, CLS oder E: Quadlock-Endstufen-Adapter mit automatischem Remote. Werksradio behalten und eine zusätzliche 4-Kanal-Endstufe anschließen!
Mercedes-Werksradio behalten und eine Endstufe anschließen – was brauche ich?
Du hast ein originales Radio oder Navigationssystem in deinem Mercedes und ein Standard-Soundsystem ohne separate Werksendstufe? Du möchtest mehr Leistung für deine Lautsprecher und vielleicht einen zusätzlichen Subwoofer? Dieser Quadlock-Endstufen-Adapter bereitet das Audiosignal für eine nachgerüstete Endstufe auf und liefert gleichzeitig das benötigte Remote-Signal zur automatischen Einschaltung.
Vierkanal-High-Low-Interface für dein Sound-Upgrade
Das integrierte High-Low-Interface wandelt die Lautsprechersignale des Werksradios in NF-Signale für die Eingänge einer zusätzlichen Endstufe um. Über Steckverbindungen in den Lautsprecherleitungen lässt sich die Signalführung für ein bis vier Kanäle konfigurieren.
So kannst du eine passende 4-Kanal-Endstufe in die vorhandene Audioinstallation einbinden. Ob damit vier Lautsprecher oder eine Kombination aus Lautsprechern und Subwoofer betrieben werden, hängt von der gewählten Endstufe und ihren unterstützten Betriebsarten ab.
Automatisches Remote zum Ein- und Ausschalten
Die Elektronik erkennt ein anliegendes Tonsignal und erzeugt automatisch ein Remote-Signal zum Einschalten des Verstärkers. Ohne Lautsprechersignal wechselt das Interface in den Standby-Modus und deaktiviert das Einschaltsignal.
Bei Adaptern ohne Remote-Erzeugung wäre eine separate Einschaltlösung erforderlich, sofern die Endstufe keine eigene automatische Signalerkennung besitzt. Bei diesem Adapter ist die Funktion bereits integriert.
Anschluss zwischen Fahrzeugstecker und Werksradio
Der Quadlock-Adapter wird zwischen den vorhandenen Fahrzeugstecker und das originale Radio beziehungsweise Navigationssystem gesteckt. Es müssen keine Fahrzeugkabel abgeschnitten werden.
Die Verbindung zur Endstufe erfolgt über ein zusätzliches 4-Kanal-Cinchkabel mit Remoteleitung. Für einen störungsarmen Betrieb empfehlen wir ein sehr gut abgeschirmtes Kabel in Profiqualität.
Passende Mercedes-Modelle
Nur mit passender Quadlock-Belegung und Standard-Soundsystem ohne separate Werksendstufe:
Mercedes CLC-Klasse CL203 – 06/2008–02/2011
Mercedes CLK-Klasse W209 – 04/2005–01/2010
Mercedes CLS-Klasse C219 – 04/2008–09/2010
Mercedes E-Klasse S211/W211 – 03/2008–01/2009
Mercedes E-Klasse – 02/2009–03/2013
Wichtig: Kompatibilität und benötigtes Anschlusszubehör
Nur für die oben aufgeführten Mercedes-Modelle und Bauzeiträume mit passender Quadlock-Belegung geeignet.
Diese Adapterausführung ist für die entsprechende Anschlussgeneration bis 2015 vorgesehen. Bei der Umstellung ab 2015 wurde die Belegung geändert.
Erforderlich ist der große, viereckige Quadlock-Steckverbinder am Werksradio.
Nicht geeignet für aktive Soundsysteme mit Werksendstufe oder Audiosysteme mit MOST-Lichtleiteranbindung.
Einstecken statt Fahrzeugkabel abschneiden:
Der Adapter wird zwischen Fahrzeugstecker und Werksradio beziehungsweise Werksnavi eingesetzt.
Die vorhandenen Fahrzeugkabel bleiben erhalten. Die automatische Remote-Erzeugung liefert das Signal zum Ein- und Ausschalten der zusätzlichen Endstufe.
Zusätzlich benötigen Sie ein 4-Kanal-Cinchkabel mit Remoteleitung in passender Länge.
Damit werden die Audiosignale und das Remote-Signal vom Adapter zur Endstufe geführt.
Der Verstärker benötigt außerdem eine eigene, ausreichend dimensionierte und abgesicherte Stromversorgung sowie einen geeigneten Masseanschluss.
Diese zusätzlichen Anschlusskomponenten sind nicht im Lieferumfang enthalten.
Für störungsarmen Klang: sehr gut abgeschirmte Cinchkabel in Profiqualität verwenden.
Unzureichende Abschirmung oder ungünstige Kabelverlegung können Lichtmaschinensurren, Pfeifen und Brummen begünstigen.
Verlegen Sie Cinchkabel möglichst getrennt von Stromleitungen und achten Sie auf eine fachgerechte Masseverbindung.
Eine hochwertige Abschirmung reduziert Einstreuungen; Masseschleifen lassen sich jedoch nicht allein durch das Kabel verhindern.
Technische Daten
Fahrzeuganschluss: Quadlock mit passender Belegung
Interface: 4-Kanal-High-Low-Wandler
Signalführung: ein bis vier NF-Kanäle konfigurierbar
Remote: automatische Erzeugung bei erkanntem Tonsignal
Standby: automatisch ohne Lautsprechersignal
Wichtiger Einbauhinweis
- Fahrzeuganschluss und Soundsystem vor dem Kauf prüfen; nicht für aktive Werksanlagen oder MOST-Audioanbindung geeignet.
- Endstufe separat mit abgesichertem Plusanschluss und geeigneter Masse versorgen. Die Remote-Leitung ist ausschließlich eine Steuerleitung.
- Für einen zusätzlichen Subwoofer eine passende Endstufenkonfiguration oder einen geeigneten Aktivsubwoofer vorsehen.
Lieferumfang
1 × Quadlock-High-Low-Adapter zum Anschluss einer 4-Kanal-Endstufe, inklusive automatischer Remote-Erzeugung
Marke
InDashFit
