Radio ab Werk mit Endstufe verbinden – So verbessern Sie den Sound

Erfahren Sie, wie Sie ein OEM-Radio mit einer Endstufe verbinden und Ihr Soundsystem aufwerten. High-Level-Anschlüsse und T-Adapter einfach erklärt

Radio ab Werk mit Endstufe verbinden – So verbessern Sie den Sound

Das Aufrüsten eines werkseitig installierten Radios oder Navigationssystems mit einer Endstufe ist eine effektive Möglichkeit, die Klangqualität im Fahrzeug erheblich zu verbessern. Da solche Radios in der Regel keine Cinch-Ausgänge haben, kommt die High-Level-Anschlussmethode ins Spiel. Mit den richtigen Komponenten und einer klaren Anleitung gelingt die Nachrüstung einfach und professionell.

In diesem Beitrag erklären wir Ihnen Schritt für Schritt, wie Sie die werkseitige Soundanlage massiv verbessern können – und das kostengünstig und flexibel.

Warum Radios ab Werk keine Cinch-Ausgänge haben

Werkseitig installierte Radios und Navigationssysteme sind oft speziell für das jeweilige Fahrzeug konzipiert. Sie bieten:

• Perfekte Integration ins Design und in die Elektronik des Autos.
• Kompatibilität mit werkseitigen Lautsprechern, jedoch meist ohne erweiterte Anschlussmöglichkeiten wie Cinch-Ausgänge.

Das bedeutet, dass zusätzliche Komponenten wie Endstufen nicht direkt angeschlossen werden können. Hier setzt die High-Level-Technologie an, die Signale direkt von den Lautsprecherkabeln abgreift und zur Endstufe weiterleitet.

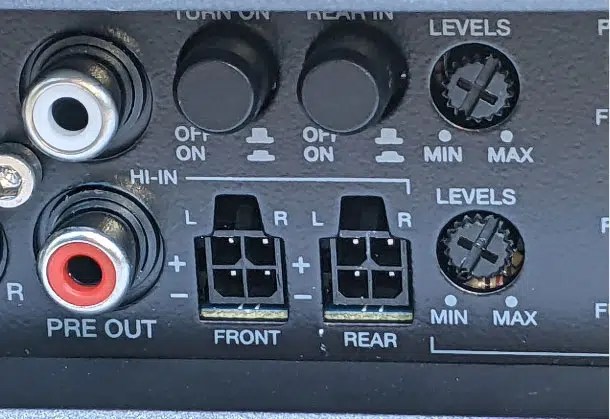

Was ist ein High-Level-Eingang und wie funktioniert er?

High-Level-Eingänge sind spezielle Anschlüsse an Endstufen, die Audiosignale direkt von den Lautsprecherkabeln empfangen. Sie ermöglichen den Betrieb einer Endstufe, ohne dass das werkseitige Radio verändert werden muss.

Vorteile von High-Level-Eingängen:

• Keine Modifikation am Radio: Das Signal wird direkt von den Lautsprecherkabeln abgegriffen.
• Einfache Installation: Endstufen von Marken wie Audison, Hertz und JL Audio werden mit Molex-Steckern geliefert, die eine sichere Verbindung gewährleisten.
• Automatic Remote Turn-On/Off: Diese Funktion schaltet die Endstufe automatisch ein und aus, sobald das Radio aktiviert oder deaktiviert wird. Es ist keine separate Remote-Leitung nötig.

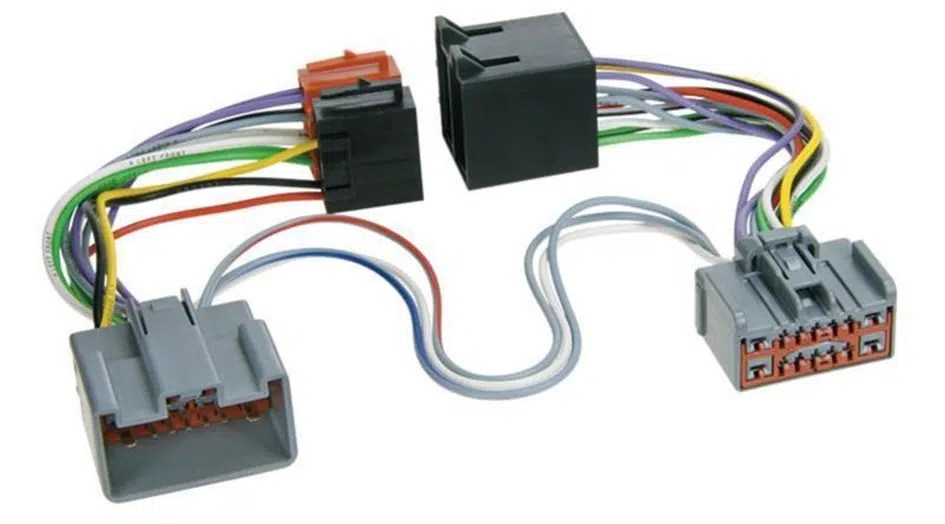

Die Lösung: T-Adapter und ISO-Kabelbaum

Ein T-Adapter (auch ISO-Adapter genannt) ist ein praktisches Hilfsmittel, um die Lautsprechersignale abzugreifen, ohne die werkseitige Verkabelung zu beschädigen. Er wird zwischen das Radio und die Originalverkabelung geschaltet und bietet zusätzliche Kabelabgriffe für die Lautsprechersignale.

Vorteile eines T-Adapters:

• Plug-and-Play-Integration: Kein Schneiden oder Löten an den Fahrzeugkabeln notwendig.
• Rückrüstbarkeit: Das Fahrzeug kann jederzeit in den Originalzustand zurückversetzt werden.
• Einfache Erweiterung: Die Signale können problemlos zur Endstufe weitergeleitet werden.

Schritt-für-Schritt-Anleitung: Radio mit Endstufe verbinden

1. Vorbereitung

• Besorgen Sie:
  • Eine Endstufe mit High-Level-Eingängen.
  • Einen passenden T-Adapter für Ihr Fahrzeugmodell.
• Wählen Sie einen geeigneten Einbauort für die Endstufe, z. B. unter einem Sitz oder im Kofferraum.

2. Einbau des T-Adapters

• Trennen Sie das werkseitige Radio von der Fahrzeugverkabelung.
• Schließen Sie den T-Adapter zwischen das Radio und die Originalverkabelung an.
  • Hinweis: Die männlichen und weiblichen ISO-Anschlüsse sorgen für eine nahtlose Verbindung.

3. Anschluss der Endstufe

• Verbinden Sie die Lautsprechersignale vom T-Adapter mit den High-Level-Eingängen der Endstufe. Nutzen Sie dafür die mitgelieferten Molex-Stecker.
• Aktivieren Sie die Automatic Remote Turn-On/Off Funktion, um die Endstufe synchron mit dem Radio zu betreiben.

4. Signalverarbeitung und Feineinstellung

• Stellen Sie den Level-Regler der Endstufe so ein, dass er optimal zur Ausgangsspannung des Radios passt.
• Stimmen Sie die Klangprofile mithilfe eines Equalizers oder DSP ab.

Kosten-Nutzen-Faktor

Vorteile der High-Level-Anschlussmethode

• Kosteneffizienz: Die Anschaffungskosten für ein neues Radio entfallen.
• Preiswerte Lösungen: Hochwertige 4-Kanal-Endstufen mit High-Level-Eingängen sind bereits ab unter 200 Euro erhältlich.
• Deutliche Klangverbesserung: Selbst Standard-Soundsysteme profitieren von einer Endstufe erheblich.

Wann lohnt sich ein neues Radio?

Falls Sie zusätzliche Funktionen oder eine höhere Ausgangsspannung benötigen, könnte ein neues Radio eine Überlegung wert sein. Achten Sie dabei auf:

1. Ausgangsspannung: Nachrüstradios bieten oft 4 Volt, während Radios ab Werk meist nur 2 Volt liefern. Eine höhere Spannung verbessert die Effizienz der Endstufe.
2. Moderne Features: Funktionen wie Apple CarPlay, Android Auto oder USB-Anschlüsse machen das neue Radio zukunftssicher.
3. Audio-Merkmale:
   • Equalizer für individuelle Klangeinstellungen.
   • DSP für fein abgestimmte Klangprofile.
   • Mindestens zwei Preouts (Cinch-Ausgänge) für den Anschluss weiterer Komponenten.

Zusammenfassung

Die Nachrüstung einer Endstufe mit High-Level-Eingängen ist eine kostengünstige und effektive Methode, die Klangqualität eines werkseitigen Infotainment-Systems zu verbessern. Mit einem T-Adapter und einer Endstufe unter 200 Euro können Sie Ihr Soundsystem erheblich aufwerten, ohne das Radio austauschen zu müssen.

Wer bereit ist, zusätzlich in ein neues Radio zu investieren, sollte auf Ausgangsspannung, moderne Funktionen und hochwertige Audio-Merkmale achten. Egal, ob Sie sich für eine Endstufe mit High-Level-Eingängen oder ein neues Radio entscheiden – die Möglichkeiten zur Klangverbesserung sind vielfältig und können individuell an Ihr Budget angepasst werden.
