9 Zoll Radioblende: Was passt wirklich ins Auto?
Mai
Eine 9 Zoll Radioblende ist nicht einfach nur ein größerer Rahmen für ein Autoradio. Sie ist eine fahrzeugspezifische Einbaulösung für moderne Tablet-Radios mit großem Bildschirm. Wichtig ist: In eine 9-Zoll-Blende passt in der Regel kein 1-DIN-Radio, kein normales 2-DIN-Radio und auch kein 7-Zoll-Gerät. Die Blende ist für Radios gebaut, deren Front genau zur vorgesehenen 9-Zoll-Öffnung passt.
Eine passende 9 Zoll Radioblende muss deshalb immer zum Fahrzeugmodell, Baujahr, Armaturenbrett und zur Bauform des Radios passen. Besonders bei VW, Audi, Seat und Skoda sind viele Blenden für flache Tablet-Radios vorgesehen. Diese Geräte haben vorne ein großes Display, sind hinten aber oft nur etwa 5 cm tief. Für klassische tiefe Doppel-DIN-Geräte ist dort häufig kein Platz.
1-DIN, Doppel-DIN, 7 Zoll, 9 Zoll und 10 Zoll: der Unterschied
Ein 1-DIN-Radio ist das klassische schmale Autoradioformat. Es ist etwa 180 mm breit und rund 50 mm hoch. Diese Geräte waren früher sehr verbreitet und passen nicht in eine 9-Zoll-Tablet-Blende.
Ein Doppel-DIN-Radio ist doppelt so hoch wie 1-DIN. Der klassische 2-DIN-Ausschnitt liegt ungefähr bei 180 × 97 mm. Viele ältere Navigationsradios oder Multimedia-Geräte nutzen dieses Format.

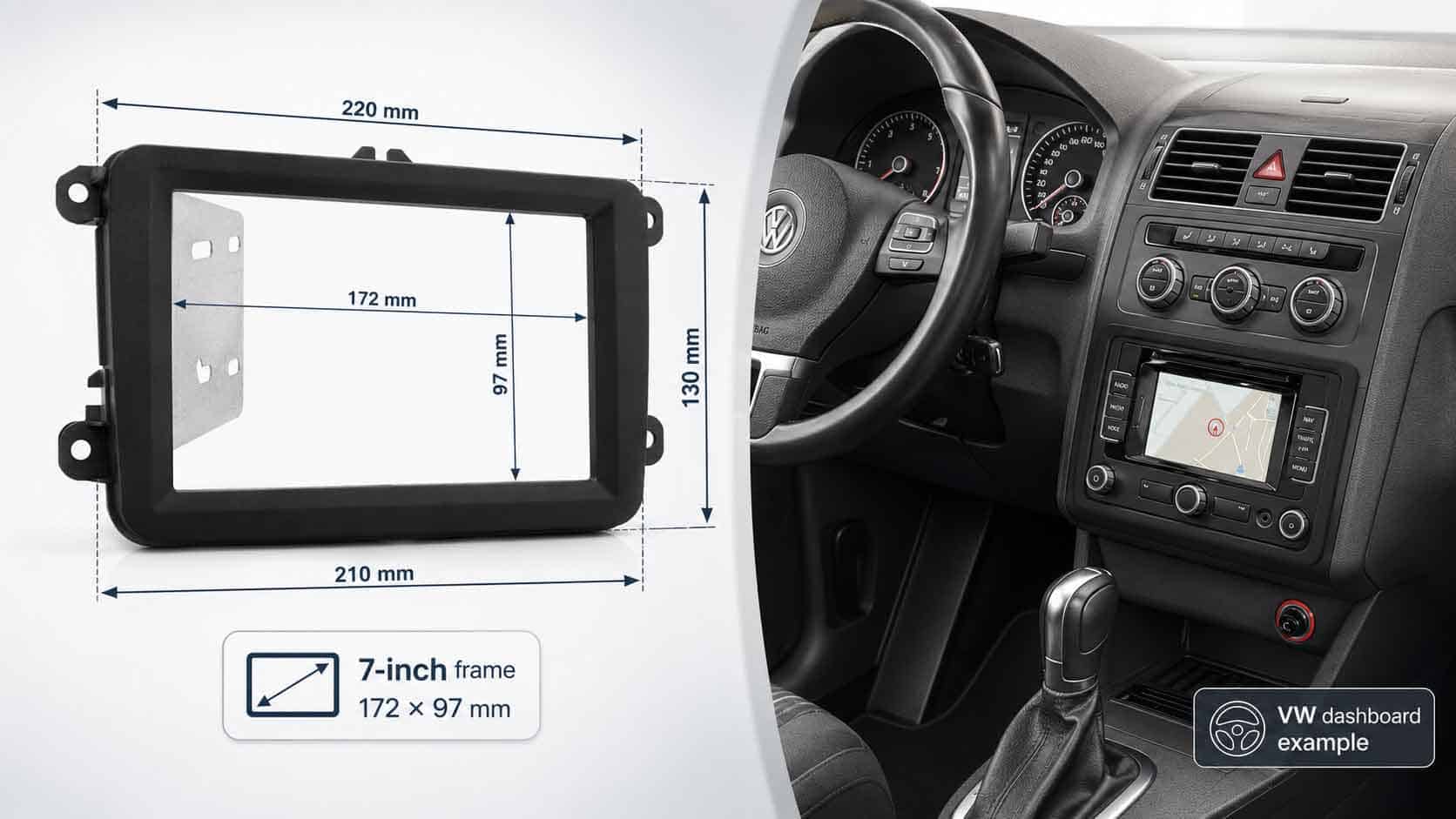

Ein 7-Zoll-Radio ist häufig ein normales Doppel-DIN-Gerät mit Touchscreen. Es wirkt zwar modern, hat aber eine kleinere Front als ein 9-Zoll-Tablet-Radio. Eine 9-Zoll-Blende ist dafür normalerweise zu groß.

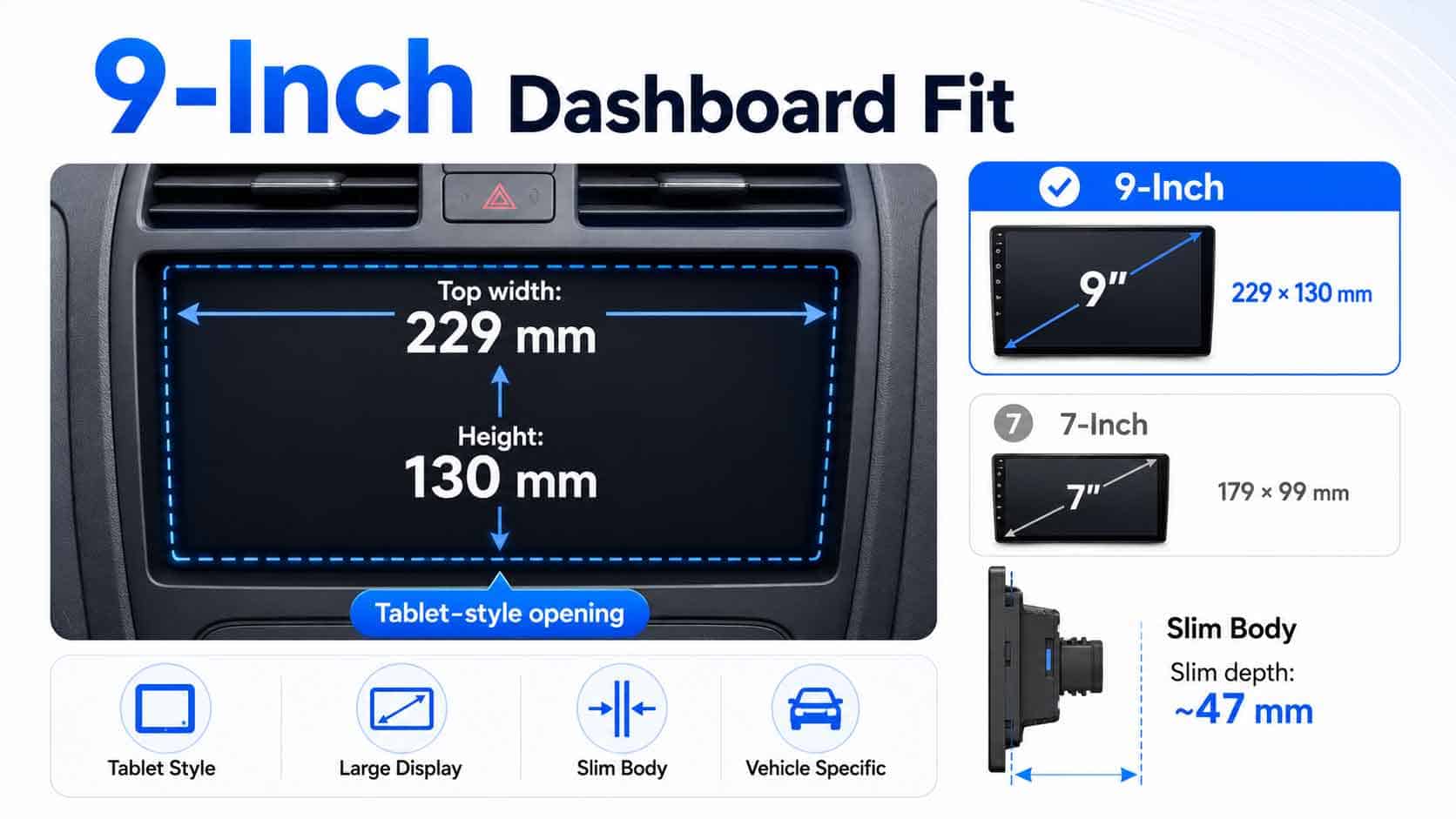

Ein 9-Zoll-Radio hat vorne ein deutlich größeres Display. Häufig liegen die Frontmaße ungefähr bei 229 mm Breite oben und 130 mm Höhe. Viele dieser Geräte sind Tablet-Radios mit geringer Einbautiefe.
Ein 10-Zoll-Radio ist nochmals größer. Es passt nur, wenn die Blende ausdrücklich für 10 Zoll vorgesehen ist. Eine 9-Zoll-Blende ist dafür nicht automatisch geeignet.
Warum VW, Audi, Seat und Skoda oft Tablet-Radios brauchen
Bei vielen VW-, Audi-, Seat- und Skoda-Modellen ist hinter dem Radio nicht genug Platz für klassische tiefe Doppel-DIN-Geräte. Deshalb werden dort häufig flache 9-Zoll-Tablet-Radios eingesetzt. Diese haben vorne das große Display, aber hinten nur ein flaches Gehäuse mit etwa 5 cm Tiefe.

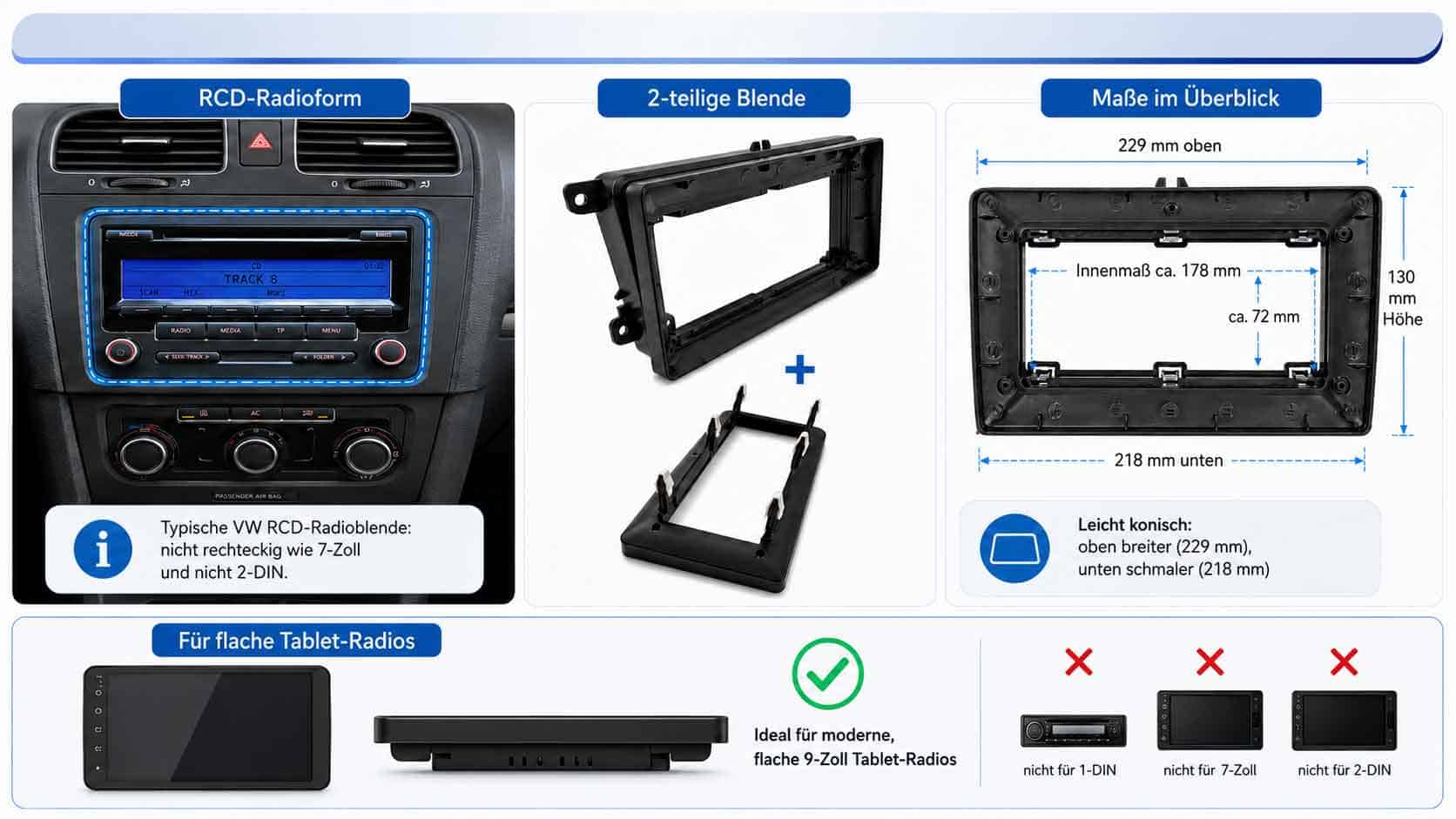

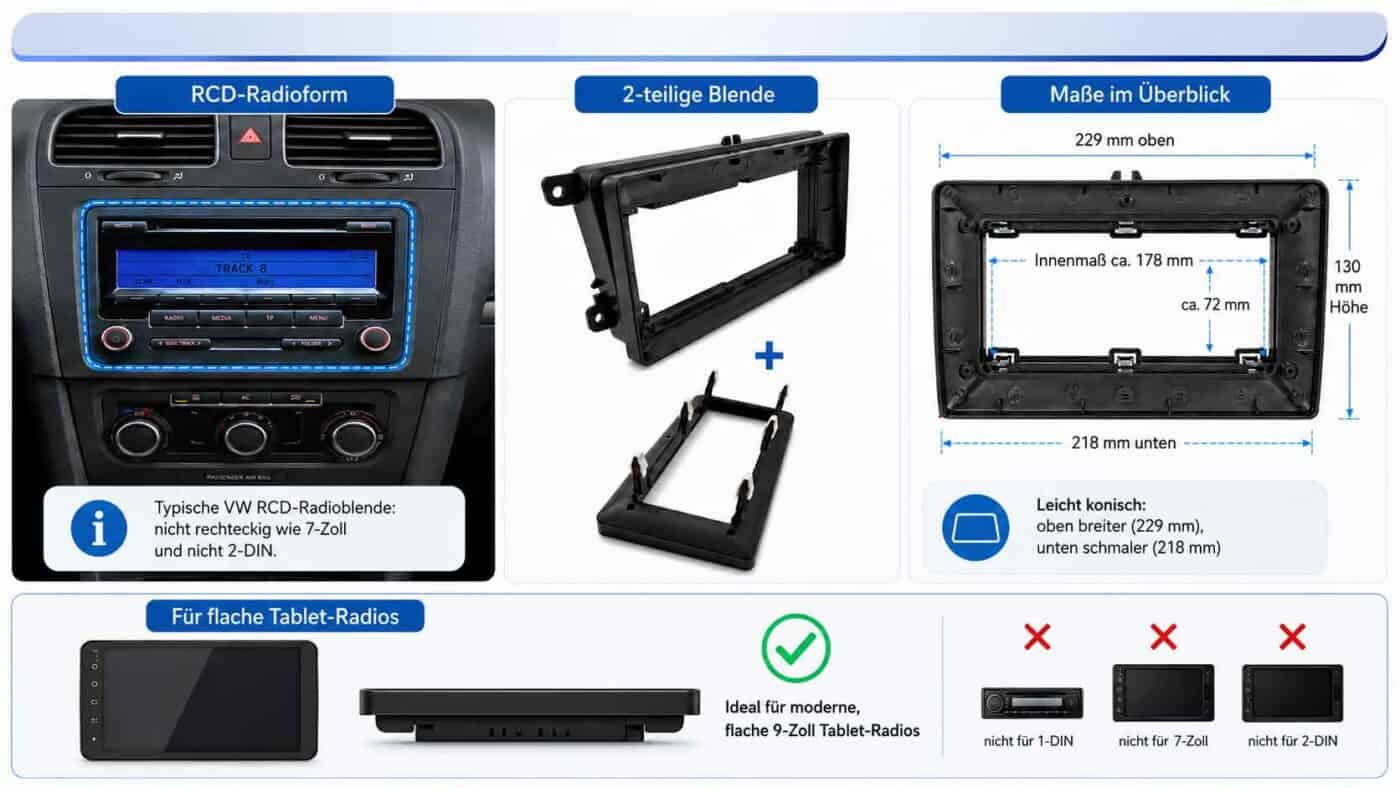

Viele dieser Blenden sind zweiteilig aufgebaut. Zuerst wird ein Grundrahmen an den vier originalen Schraubpunkten der RCD-Radios befestigt. Danach wird die sichtbare Frontblende aufgesetzt. Diese Konstruktion ist stabil, aber klar für Tablet-Radios gedacht.
Wichtig: Wenn ein Radio zu tief ist, kann es hinten an Lüftungskanälen, Kabeln oder Kunststoffteilen anstoßen. Dann passt es mechanisch nicht, auch wenn die Frontgröße ähnlich aussieht.
Nutzfahrzeuge haben oft andere Blenden

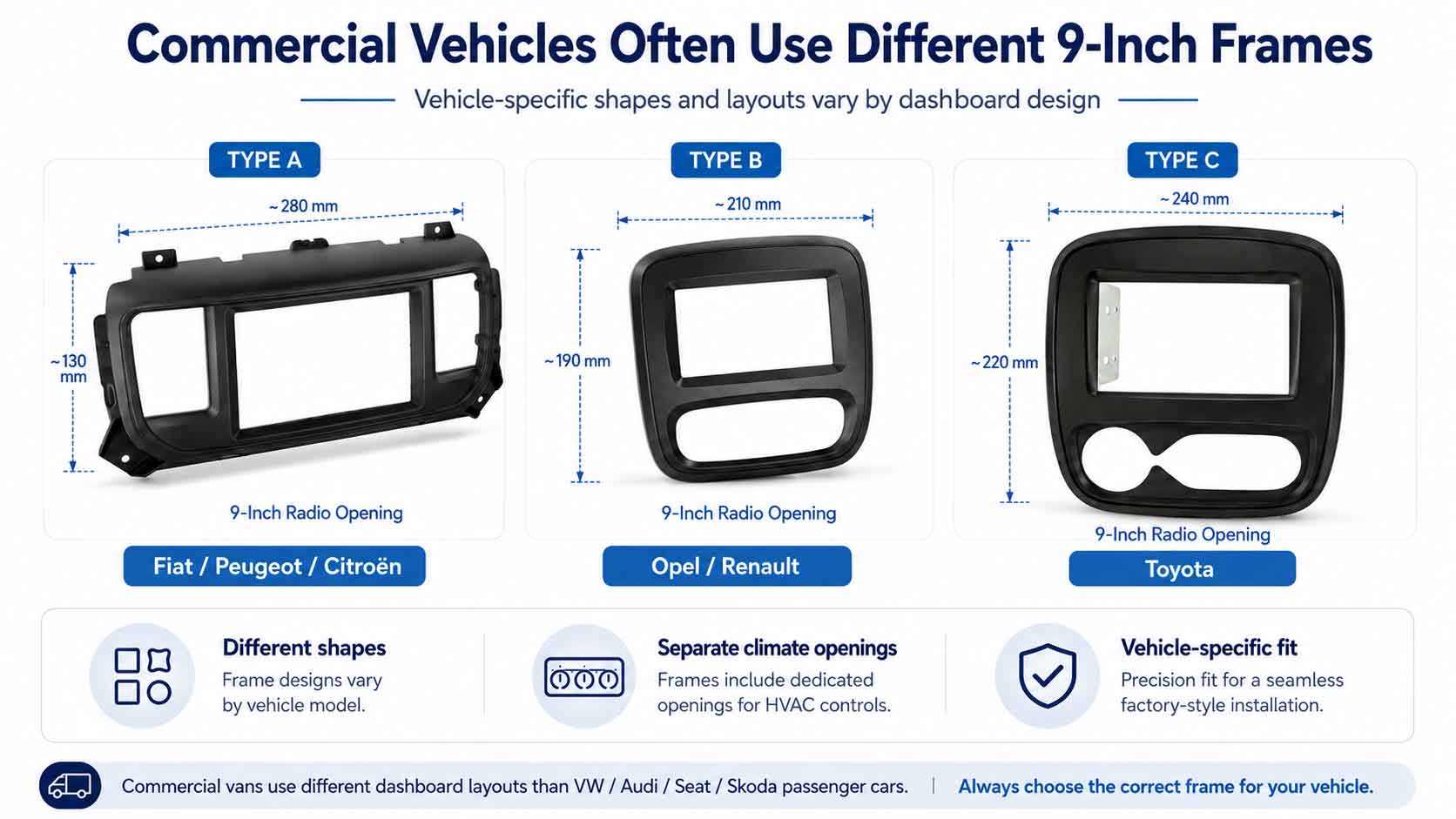

Bei Fiat Ducato, Citroën Jumper, Peugeot Boxer, Opel Vivaro, Peugeot Expert, Fiat Scudo, Toyota Proace oder Renault Trafic ist der Radiobereich oft anders aufgebaut als bei VW, Seat oder Skoda. Hier ersetzen 9-Zoll-Blenden häufig größere Teile der Mittelkonsole oder sind speziell für bestimmte Werksradios, Klimavarianten oder Radiovorbereitungen gebaut.
Gerade bei Nutzfahrzeugen ist ein großes 9-Zoll-Radio sehr beliebt, weil Navigation, Rückfahrkamera, Bluetooth und Smartphone-Anbindung im Alltag echten Nutzen bringen. Trotzdem gilt auch hier: Die Blende muss exakt zum Fahrzeug und zur Radioform passen.
Feste China-9-Zoll-Radios mit Rahmen
Am Markt gibt es inzwischen viele fahrzeugspezifische China-9-Zoll-Radios mit festem Rahmen. Diese sehen auf den ersten Blick oft passend aus, sind aber nicht immer mit universellen 9-Zoll-Blenden vergleichbar. Bei solchen Geräten sind Radio und Rahmen häufig als Einheit konstruiert.
Das bedeutet: Ein China-Radio mit festem Rahmen passt nicht automatisch in eine separate 9-Zoll-Radioblende. Umgekehrt passt auch nicht jedes freie 9-Zoll-Tablet-Radio in einen fahrzeugspezifischen China-Rahmen. Entscheidend sind immer Frontmaß, Gehäusetiefe, Haltepunkte und Anschlussposition.
Warum oft ein kompletter Einbausatz nötig ist
Eine Radioblende löst nur die mechanische Frage. Für den elektrischen Anschluss werden je nach Fahrzeug weitere Teile benötigt: Radioadapter, Antennenadapter, CAN-Bus-Adapter, Quadlock-Adapter oder Lenkradfernbedienungsadapter.
Ein vollständiger Autoradio Einbausatz ist deshalb oft die bessere Lösung als nur eine einzelne Blende. Er hilft dabei, das neue Radio nicht nur optisch, sondern auch technisch sauber ins Fahrzeug zu integrieren.
Kurz gesagt
Eine 9-Zoll-Radioblende ist für 9-Zoll-Tablet-Radios gedacht. Sie passt nicht automatisch für 1-DIN, 2-DIN, 7 Zoll oder 10 Zoll. Besonders bei VW, Audi, Seat und Skoda muss auf die geringe Einbautiefe von etwa 5 cm geachtet werden. Bei Nutzfahrzeugen sind die Blenden oft größer und fahrzeugspezifischer aufgebaut.
Vor dem Kauf sollten immer Fahrzeugmodell, Baujahr, originales Radio, Blendenform, Displaymaß, Einbautiefe und Anschlussart geprüft werden. Nur dann passt das neue 9-Zoll-Radio wirklich sauber ins Armaturenbrett.
