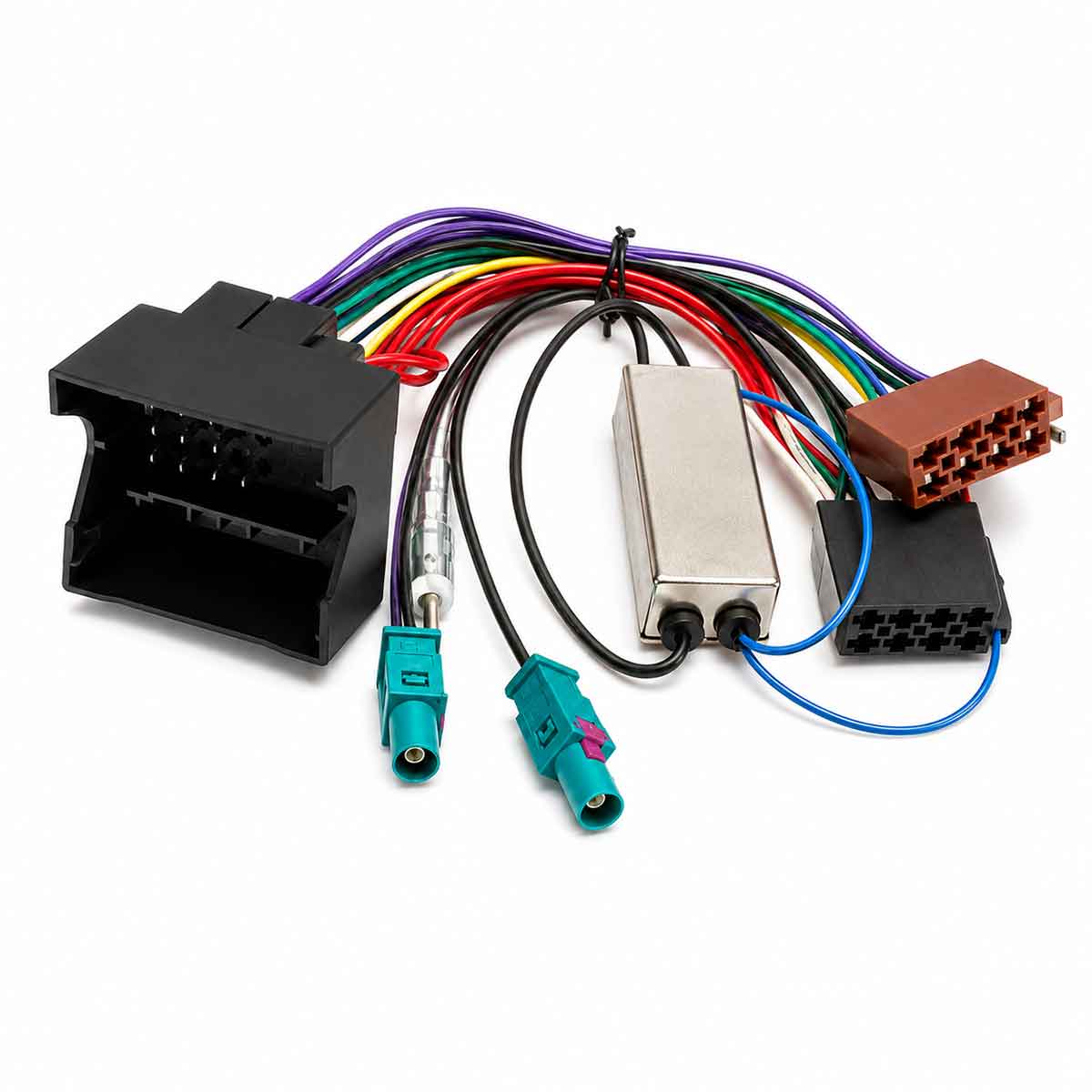

VW Caddy EOS Radioadapter Diversity DIN 2003–2015

Dieses Radioadapter-Set ist für den Anschluss eines Nachrüstradios in ausgewählten VW-Fahrzeugen mit werkseitigem Quadlock-Anschluss vorgesehen. Es eignet sich für den VW Caddy III 2K von 10/2003 bis 04/2015 sowie für den VW Eos 1F von 05/2006 bis 04/2015, jeweils bei passender Fahrzeugausstattung.

Das Set verbindet den vorhandenen VW-Fahrzeugstecker im Radioschacht mit einem Nachrüstgerät und enthält zusätzlich einen Antennenadapter mit Diversity-Funktion auf DIN. Dadurch wird nicht nur der Strom- und Lautsprecheranschluss vorbereitet, sondern auch das vorhandene VW-Antennensystem korrekt an ein Fremdradio angebunden.

Was wird mit diesem Radioadapter gemacht?

Beim Austausch des originalen VW-Radios reicht ein einfacher Universaladapter häufig nicht aus. Viele VW-Fahrzeuge dieser Baujahre besitzen einen Quadlockstecker im Radioschacht. Nachrüstradios verwenden dagegen meist ISO-Anschlüsse oder benötigen einen passenden Adapterkabelsatz, damit Stromversorgung und Lautsprechersignale korrekt verbunden werden können.

Dieses Adapterkabel dient zum passiven Anschluss eines Nachrüstgeräts an die vorhandenen Werksstecker im Radioeinbauschacht. Es wird zwischen Fahrzeugstecker und neuem Radio eingesetzt und erleichtert dadurch den Umbau auf ein Fremdradio, ohne den originalen Fahrzeugkabelbaum zu verändern.

Für welche Fahrzeuge passt das Set?

Passend für folgende Fahrzeuge mit geeignetem Werksanschluss:

• VW Caddy III 2K, Baujahr 10/2003 bis 08/2010
• VW Caddy III 2K, Baujahr 09/2010 bis 04/2015
• VW Eos 1F, Baujahr 05/2006 bis 10/2010
• VW Eos 1F, Baujahr 10/2010 bis 04/2015
• Fahrzeuge mit passendem VW-Quadlockstecker
• Fahrzeuge mit vorhandenem VW-Antennensystem und Diversity-Funktion

Warum ist der CAN-Bus beim VW wichtig?

VW-Fahrzeuge dieser Baureihen arbeiten häufig mit CAN-Bus-Technik. Das bedeutet: Viele Signale, die früher einzeln über Kabel im Radioschacht lagen, werden digital über den Fahrzeugbus übertragen.

Besonders wichtig ist dabei das Zündplus an Klemme 15. Bei diesen Fahrzeugen wird für ein Fremdradio in der Regel kein klassisches Zündplus direkt am Radiostecker ausgegeben. Ohne dieses Signal kann ein neues Radio nicht automatisch mit dem Zündschlüssel ein- und ausgeschaltet werden.

Je nach Einbausituation muss das Zündplus daher separat bereitgestellt werden. Möglich ist dies zum Beispiel über eine externe 12-Volt-Zündplusquelle, einen Zündplus-Simulator oder einen passenden Lenkradfernbedienungsadapter. Besonders praktisch ist ein CAN-Bus-Lenkradfernbedienungsadapter, weil er neben dem Zündplus häufig auch weitere Fahrzeugsignale auslesen kann.

Antennenadapter mit Diversity-Funktion auf DIN

Volkswagen setzt in vielen Modellen ab etwa 2003/2005 Antennen-Diversity-Technologie ein. Je nach Fahrzeug können mehrere Antennen im Fahrzeug verbaut sein, zum Beispiel in den Scheiben vorne und hinten. Dieses System verbessert den Radioempfang, indem zwischen Antennensignalen gewechselt oder diese ausgewertet werden.

Beim Einbau eines Nachrüstradios wird deshalb ein spezieller Antennenadapter benötigt. Der enthaltene Diversity-DIN-Antennenadapter verbindet das VW-Antennensystem mit dem Antenneneingang eines Fremdradios mit DIN-Anschluss.

Dadurch kann das neue Radio korrekt an die vorhandene Fahrzeugantenne angebunden werden.

Wichtige Kompatibilitätshinweise

Bitte vor dem Kauf prüfen, welcher Anschluss im Fahrzeug vorhanden ist. Entscheidend ist, dass das Fahrzeug mit dem passenden Quadlock-Anschluss und dem passenden Antennensystem ausgestattet ist.

Nicht geeignet, wenn:

• das Fahrzeug nicht den passenden VW-Quadlockanschluss besitzt
• ein anderes OEM-Radiosystem verbaut ist
• ein Facelift- oder Sondermodell mit abweichendem Anschluss vorhanden ist
• ein werkseitiges Aktivsystem zusätzliche Adapter benötigt
• Zündplus direkt am Radio erwartet wird, aber kein CAN-Bus-Adapter verwendet wird
• die Lenkradfernbedienung ohne zusätzlichen Adapter erhalten bleiben soll

Hinweis: Dieses Set stellt keine vollständige Lenkradfernbedienungsintegration dar. Für Lenkradfernbedienung, Zündplus-Simulation und weitere CAN-Bus-Signale kann ein separates CAN-Bus-Interface erforderlich sein.

Lieferumfang

• 1 x Radioadapter Quadlock
• 1 x Antennenadapter Diversity auf DIN
• Antennenadapter angepinnt / integriert
• Anschlusskabelsatz für passiven Radioanschluss

Fazit

Das VW Caddy EOS Radioadapter Diversity DIN Set ist eine passende Lösung, wenn in einem VW Caddy III 2K oder VW Eos 1F ein Nachrüstradio eingebaut werden soll. Der Adapter verbindet den vorhandenen VW-Fahrzeugstecker mit dem Fremdradio und bindet gleichzeitig das VW-Antennensystem über den Diversity-DIN-Antennenadapter an.

Wichtig ist der Hinweis zum CAN-Bus: Da am Radiostecker meist kein klassisches Zündplus an Klemme 15 ausgegeben wird, muss dieses Signal je nach Einbau zusätzlich bereitgestellt werden.
