Mercedes C CLC CLK Radio-Antennenadapter Diversity DIN

Mercedes C-Klasse, CLC oder CLK: Welche Adapter brauche ich beim Radiotausch?

Sie möchten das originale Radio oder Navigationssystem Ihrer Mercedes C-Klasse, Ihres CLC oder CLK durch ein Gerät eines Fremdherstellers ersetzen? Neben einer passenden Radioblende für ein 1-DIN- oder Doppel-DIN-Gerät benötigen Sie die richtigen Adapter für Strom, Lautsprecher und Fahrzeugantenne.

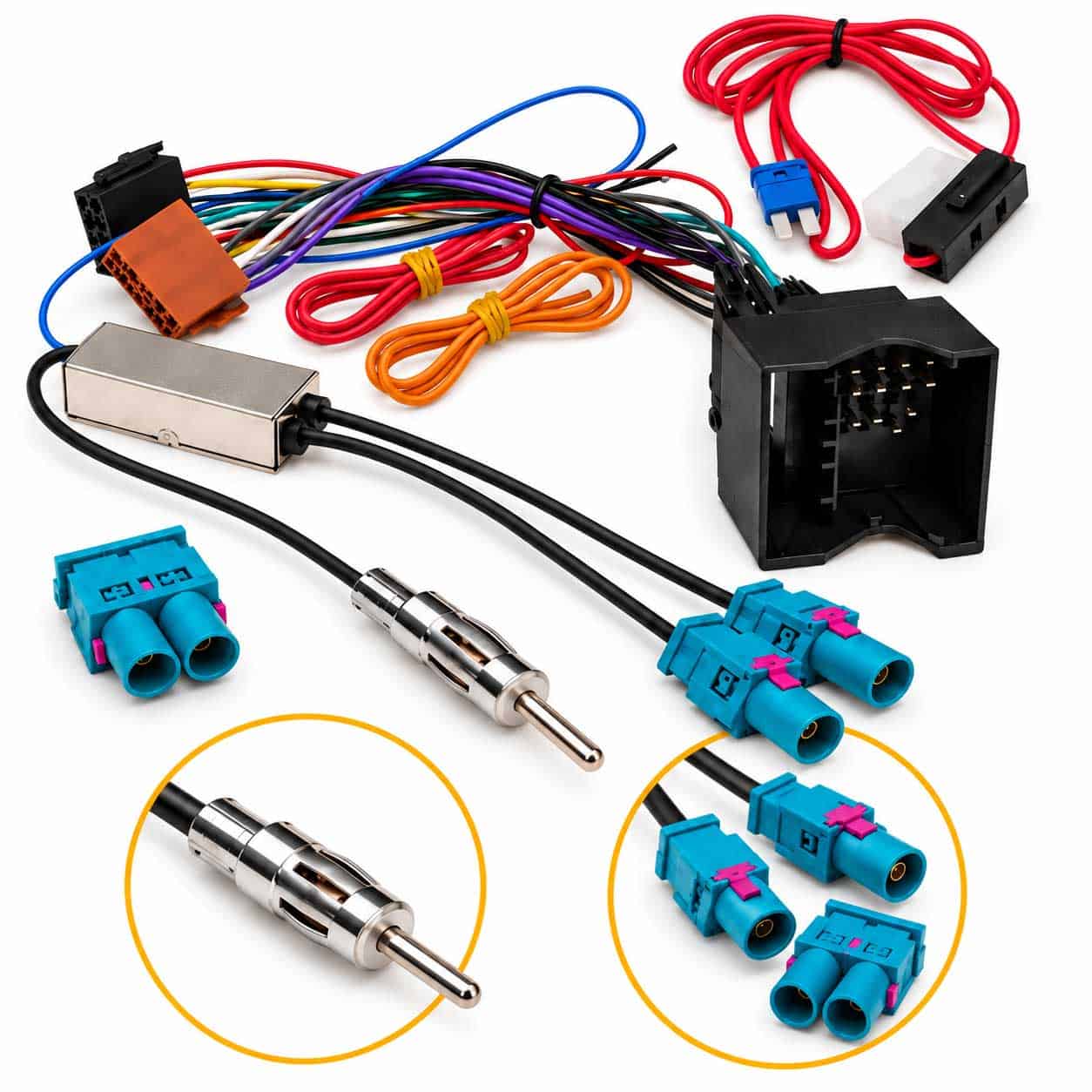

Dieses Set verbindet einen 40-PIN-Radioadapter für Mercedes mit einem Doppel-Fakra-Antennenadapter mit Diversity-Verstärker und DIN-Anschluss zum neuen Radio. Ein zusätzliches Pluskabel mit Sicherung und PDF-Anleitung ergänzt die Anschlussmöglichkeiten.

Für welche Mercedes-Modelle passt das Set?

Vorgesehen für passende Ausführungen mit Audio 20 als Doppel-DIN-Werksradio sowie Audio 50 APS oder COMAND NTG2.5 als Werksnavigation.

Entscheidend sind die tatsächlichen Anschlüsse: passender 40-PIN-Quadlockstecker und Doppel-Fakra-Antennenanschluss. Vergleichen Sie die Rückseite Ihres Werksgeräts und die Stecker mit den Bildern in der Galerie.

◆ Bei Fahrzeugen mit Abschaltfunktion der bisherigen Dauerstromversorgung muss die Versorgung des neuen Radios entsprechend angepasst werden. Beachten Sie dazu den Abschnitt zum Plusanschluss.

Doppel-Fakra-Diversity für die vorhandene Radioantenne

Das unterstützte Antennensystem nutzt zwei Antennenwege. Der Diversity-Adapter ermöglicht deren Einbindung am neuen Radio, um je nach Empfangssituation das günstigere Antennensignal zu nutzen.

Der enthaltene Adapter besitzt einen DIN-Antennenanschluss zum Nachrüstradio. Er ist für den herkömmlichen Radioempfang vorgesehen und ermöglicht keinen DAB+-Empfang.

Für DAB+ benötigen Sie zusätzlich eine geeignete DAB-Antennenlösung, beispielsweise eine separate DAB-Antenne oder einen zur vorhandenen Anlage passenden DAB-Adapter. Dieses Zubehör ist nicht enthalten.

Radioadapter für den 40-PIN-Fahrzeuganschluss

Der Mercedes-Radioadapter stellt die passende Verbindung zwischen dem Fahrzeugstecker und den Anschlüssen des Nachrüstradios beziehungsweise dessen Kabelbaums her.

Prüfen Sie zusätzlich die Audioausstattung: Bei einer separaten Werksendstufe oder einem aktiven Soundsystem können weitere Interfaces erforderlich sein. Ein einfacher Radioadapter übernimmt auch die vorhandene Lenkradbedienung nicht automatisch.

Alternative Plusversorgung: Zündplus und Dauerplus unterscheiden

Bei den vorgesehenen Fahrzeugausführungen kann dem neuen Radio ein herkömmliches Zündplus am Werksanschluss fehlen. Das beiliegende Pluskabel mit Sicherung ermöglicht nach Anschlussprüfung einen separaten Abgriff am Sicherungskasten. Eine PDF-Anleitung unterstützt Sie bei der Installation.

Für Zündplus wird eine geeignete, mit der Zündung geschaltete 12-Volt-Quelle benötigt. Sie versorgt den Zündpluseingang des neuen Radios.

Bei Fahrzeugen mit Dauerstrom-Abschaltfunktion kann zusätzlich eine dauerhaft anliegende, abgesicherte Versorgung über Klemme 30 beziehungsweise Batterieplus erforderlich sein. Diese wird mit dem Dauerpluseingang des Radios verbunden.

Dauerplus ersetzt kein Zündplus. Werden beide Versorgungen separat benötigt, müssen sie entsprechend getrennt hergestellt werden. Das Kabel selbst erzeugt kein Zündsignal aus dem CAN-BUS.

Passende Radioblende zusätzlich auswählen

Je nach neuem Gerät benötigen Sie eine 1-DIN- oder Doppel-DIN-Radioblende für Ihr Mercedes-Modell. Diese sorgt für den passenden Abschluss im Armaturenbrett.

Radioblende und Autoradio sind nicht Bestandteil dieses Anschlusssets.

Wichtiger Einbauhinweis

• Anschlüsse vergleichen: Passender 40-PIN-Quadlock und Doppel-Fakra im Fahrzeug sowie DIN-Antenneneingang am neuen Radio erforderlich.
• Versorgung prüfen: Geschaltetes Zündplus und dauerhaftes Batterieplus getrennt berücksichtigen; PDF-Anleitung und Radio-Anschlussplan beachten.
• Zusatzfunktionen einplanen: DAB+, Lenkradbedienung und aktive Werkssoundsysteme können weitere Antennen- oder Interface-Lösungen benötigen.

Lieferumfang

1 × 40-PIN-Radioadapter für passende Mercedes-Fahrzeuge
1 × Doppel-Fakra-Antennenadapter mit Diversity-Verstärker und DIN-Anschluss zum Radio
1 × Pluskabel mit Sicherung für einen geeigneten separaten Abgriff am Sicherungskasten
1 × Anschlussanleitung als PDF
