BMW-Radio tauschen – wie verbinde ich den Fahrzeugstecker mit dem neuen Gerät?
Sie möchten das originale Radio Ihres BMW 1er, 3er, 5er, 6er, 7er, X1, X3, X5, X6, Z4, Z8 oder Mini durch ein Gerät eines Fremdherstellers ersetzen? Wenn das Fahrzeug einen passenden Quadlock-Anschluss besitzt, benötigen Sie einen Radioadapter, um diesen mit den ISO-Anschlüssen des Nachrüstradios zu verbinden.
Dieses Adapterkabel stellt bei passender Belegung die Verbindung für Stromversorgung und Lautsprechersignale her. Der Anschlusskabelsatz Ihres neuen Radios muss über die entsprechenden ISO-Verbindungen verfügen.
Wichtig: Quadlock und BMW 17 PIN unterscheiden

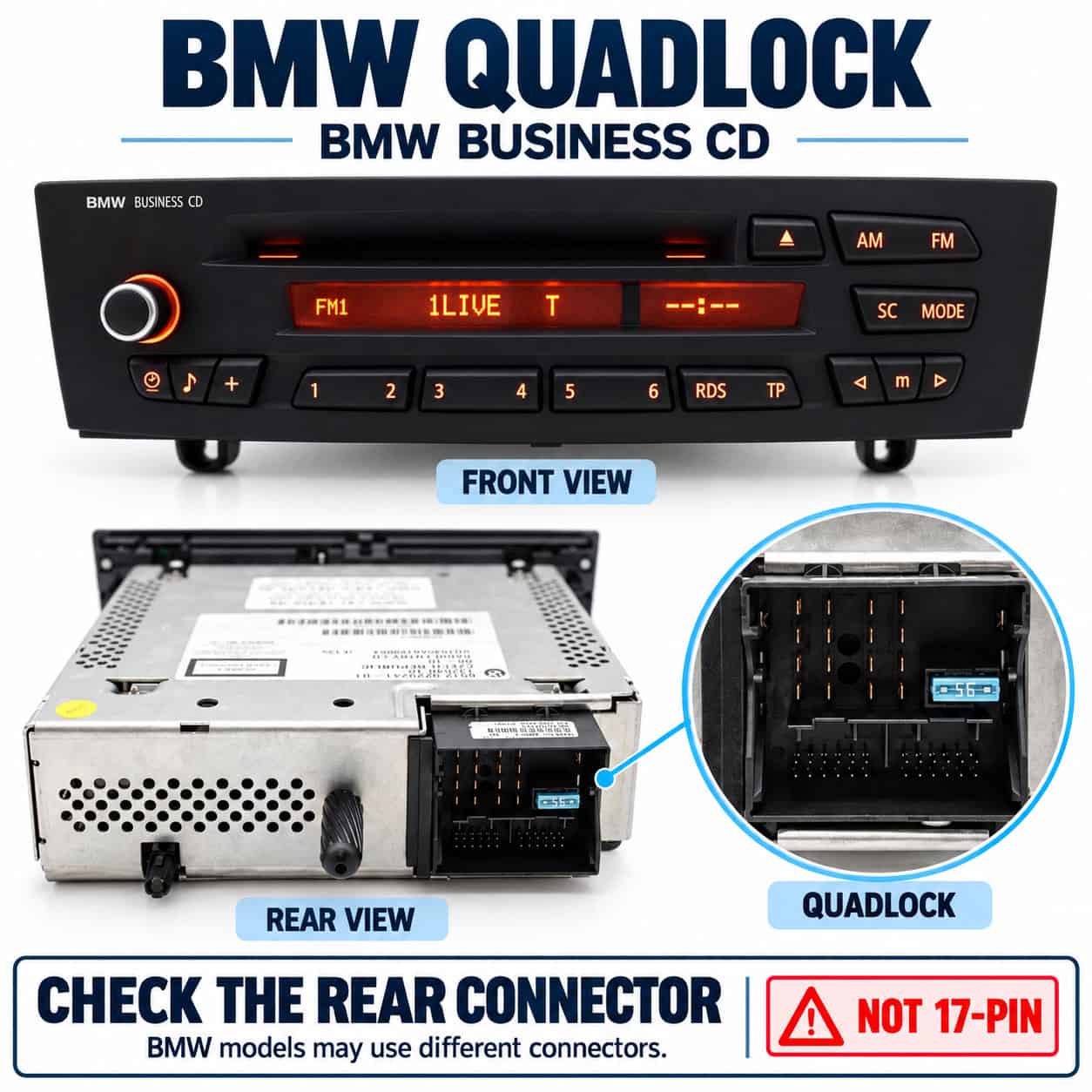

In einigen BMW-Modellen wurden unterschiedliche Radioanschlüsse verbaut. Dieser Adapter ist für den großen, viereckigen Quadlock-Stecker vorgesehen.
Besitzt Ihr Fahrzeug den älteren BMW-17-PIN-Anschluss mit runden Kontakten, benötigen Sie eine andere Adapterausführung. Vergleichen Sie deshalb vor dem Kauf den vorhandenen Stecker mit der Infografik in der Galerie. Modell und Baujahr allein reichen zur Auswahl nicht aus.
Fahrzeugstecker erhalten und auf ISO anschließen

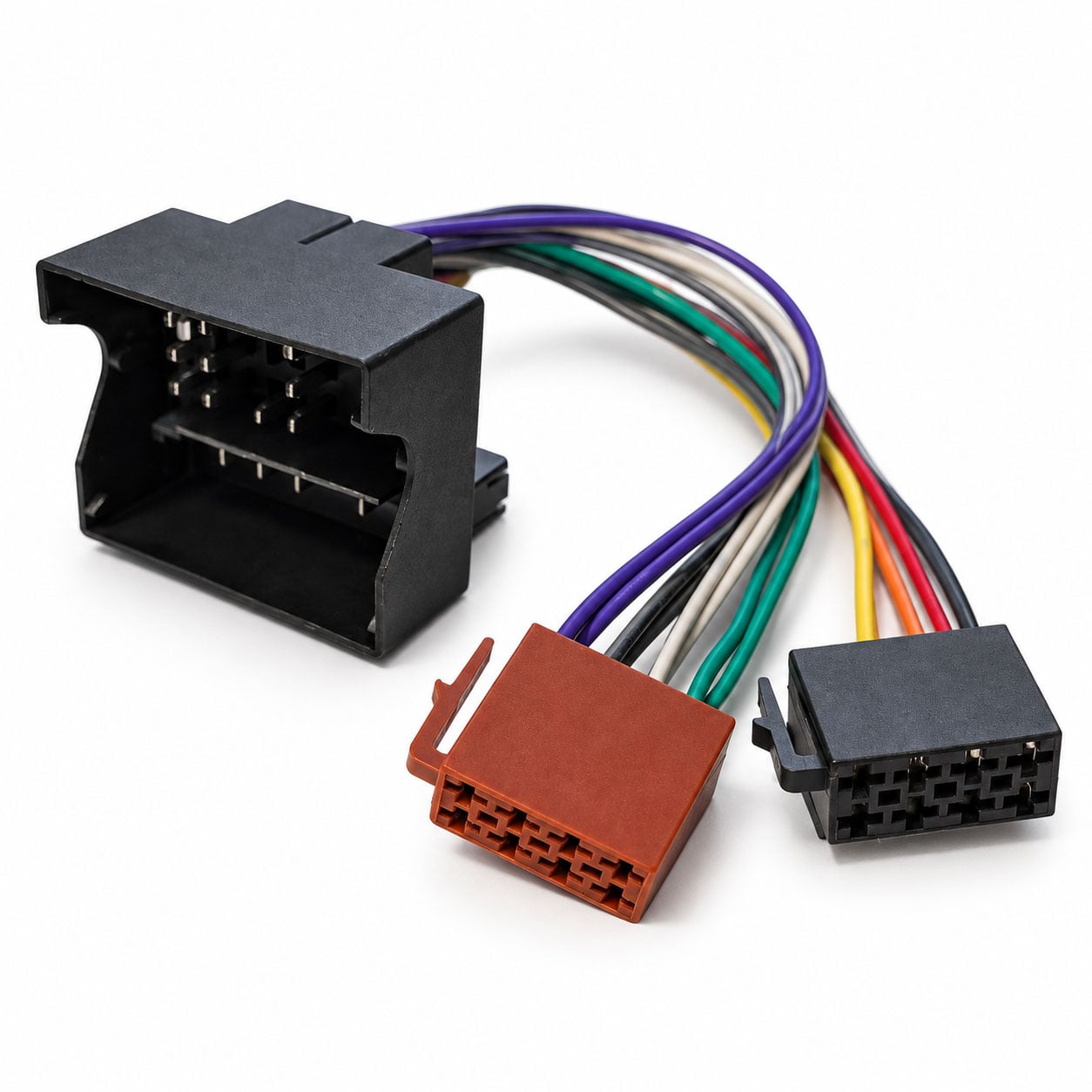

Der Radioadapter wird zwischen den passenden Quadlock-Fahrzeugstecker und den ISO-Kabelsatz des neuen Autoradios gesteckt. Der originale Fahrzeugstecker muss dafür nicht abgeschnitten werden.
Das Kabel passt die Steckverbindung an, übernimmt jedoch keine CAN-Bus-Auswertung und ersetzt kein Interface für einen Werksverstärker. Bei Navigations-, Aktiv- oder MOST-Soundsystemen muss die zusätzliche Anschlusslösung gesondert geprüft werden.
CAN-Bus: Gegebenenfalls zusätzliches Zündplus erforderlich
Bei einigen der genannten Modelle erhält das Werksradio seine Einschaltinformation über den Fahrzeug-Datenbus. Am Radioanschluss steht dann kein herkömmliches geschaltetes 12-Volt-Zündplus für das neue Gerät bereit. Dieser Adapter erzeugt kein Zündplus aus dem CAN-Bus-Signal.
Benötigt das Nachrüstradio einen solchen Eingang, muss dafür eine geeignete, abgesicherte und geschaltete 12-Volt-Leitung bereitgestellt werden, beispielsweise von einem geeigneten Stromkreis im Sicherungskasten. Alternativ kann ein passendes CAN-Bus-Interface mit Zündplus-Ausgang verwendet werden.
Die Leitung wird am vorgesehenen Zündplus-/ACC-Eingang des Radios angeschlossen. Dauerplus ist kein Ersatz für ein zündungsabhängiges Schaltsignal. Die zusätzliche Leitung beziehungsweise ein CAN-Bus-Interface ist nicht enthalten.
Fahrzeugzuordnung bei passendem Quadlock-Anschluss
Die folgende Übersicht unterscheidet BMW- und MINI-Baureihen
mit I-/K-Bus-Radioanbindung von Baureihen mit CAN-Bus-Radioanbindung.
Voraussetzung ist immer der zum Adapter passende Quadlock-Anschluss.
Modell und Baujahr allein reichen zur Auswahl nicht aus.
Für den Anschluss mit analogem Zündplus:
Am Nachrüstradio muss ein geeignetes, geschaltetes
12-Volt-Signal anliegen. Ein reines Adapterkabel erzeugt
dieses Signal nicht aus den Busdaten.
| Fahrzeug / Baureihe | Zeitraum der Zuordnung* | Radioanbindung |
|---|---|---|
| BMW 1er E87 | ab 09/2004 | CAN-Bus |
| BMW 3er E46 | 1998–2007 | I-/K-Bus |
| BMW 3er E90 / E91 / E92 / E93 | 03/2005–10/2014 | CAN-Bus |
| BMW 5er E39 | 2001–2004 | I-/K-Bus |
| BMW 5er E60 / E61 | 07/2005–05/2010 | CAN-Bus |
| BMW 6er E63 / E64 | 2003–2010 | CAN-Bus |
| BMW 7er E65 / E66 | 2001–2008 | CAN-Bus; MOST-Ausstattung beachten |
| BMW 7er F01 / F02 | 2008–2015 | CAN-Bus; Werksradio und Soundsystem prüfen |
| MINI R50 / R53 | 2001–2006 | I-/K-Bus |
| MINI Cabrio R52 | 2004–2008 | I-/K-Bus |
| MINI R56 / Clubman R55 | ab Modellwechsel 2006/2007; hier bis 2008 | CAN-Bus |
| BMW X1 E84 | 2009–2015 | CAN-Bus |
| BMW X3 E83 | 2004–2010 | I-/K-Bus |
| BMW X3 F25 | ab 2010; hier bis 2013 | CAN-Bus |
| BMW X5 E53 | 2000–2006 | I-/K-Bus |
| BMW X5 E70 | 2007–2013 | CAN-Bus |
| BMW Z4 E85 / E86 | E85: 2002–2008; E86: 2006–2008 | I-/K-Bus |
| BMW Z4 E89 | ab 2009; hier bis 2013 | CAN-Bus |
| BMW X6 E71 | 2008–2014 | CAN-Bus |
Bei BMW und MINI mit CAN-Bus-Radioanbindung ohne analoges Zündplus verwenden Sie bitte die Version mit Zündplusleitung und Sicherungsabgriff bei passendem Quadlock-Anschluss.
*Die Zeiträume dienen der Orientierung innerhalb der
Fahrzeugzuordnung und sind keine Zusage für eine einheitliche
Anschlussausführung. Entscheidend sind der tatsächlich
verbaute Stecker, seine Belegung und das originale Radiosystem.
Zündplus bei CAN-Bus-Fahrzeugen:
Fehlt am Radioanschluss ein separates geschaltetes
12-Volt-Signal, wird ein geeignetes CAN-Bus-Interface
oder eine fachgerecht angeschlossene, abgesicherte
Zündplusleitung benötigt. Ein passender Quadlock-Stecker
allein stellt die Zündungssteuerung nicht sicher.
I-/K-Bus bedeutet nicht, dass das gesamte Fahrzeug
ohne CAN-Bus arbeitet.
Die Zuordnung bezieht sich auf die Radioanbindung.
Auch bei diesen Fahrzeugen muss geprüft werden, ob
analoges Zündplus am vorgesehenen Anschluss vorhanden ist.
BMW Z8 E52:
ACV führt diese Baureihe auch mit 17-poligem BMW-Anschluss.
Deshalb keine pauschale Zuordnung zu diesem Quadlock-Adapter;
den vorhandenen Anschluss vor dem Kauf prüfen.
Werksausstattung beachten:
Navigation, DSP, Harman Kardon, MOST-Soundsysteme und
Lenkradbedienung können zusätzliche, fahrzeugspezifische
Adapter erfordern. Diese Übersicht ersetzt nicht die
Freigabe für die konkrete Adapterausführung.
Was wird zusätzlich benötigt?
Je nach Fahrzeug und neuem Radio können ein passender Antennenadapter und eine Radioblende erforderlich sein. Für Lenkradfernbedienung, Werksverstärker, MOST oder andere originale Funktionen werden gegebenenfalls zusätzliche Interfaces benötigt.
Prüfen Sie diese Ausstattung vor der Bestellung, insbesondere bei Fahrzeugen mit werkseitigem Navigationssystem.
Technische Daten
Fahrzeuganschluss: BMW Quadlock
Radioseite: ISO-Anschlüsse
Verwendung: Strom- und Lautsprecheranbindung bei passender Ausstattung
CAN-Bus-Auswertung: nicht enthalten
Nicht geeignet für: BMW 17 PIN mit runden Kontakten
Wichtiger Einbauhinweis
- Quadlock-Stecker und Belegung anhand der Galerie-Infografik sowie des Radio-Schaltbilds prüfen.
- Bei fehlendem Zündplus eine geeignete, abgesicherte geschaltete 12-Volt-Versorgung oder ein passendes CAN-Bus-Interface vorsehen.
- Werksverstärker, MOST und Lenkradtasten werden nicht automatisch übernommen; benötigte Zusatzadapter separat einplanen.
Lieferumfang
1 × Radioadapter BMW Quadlock auf ISO
