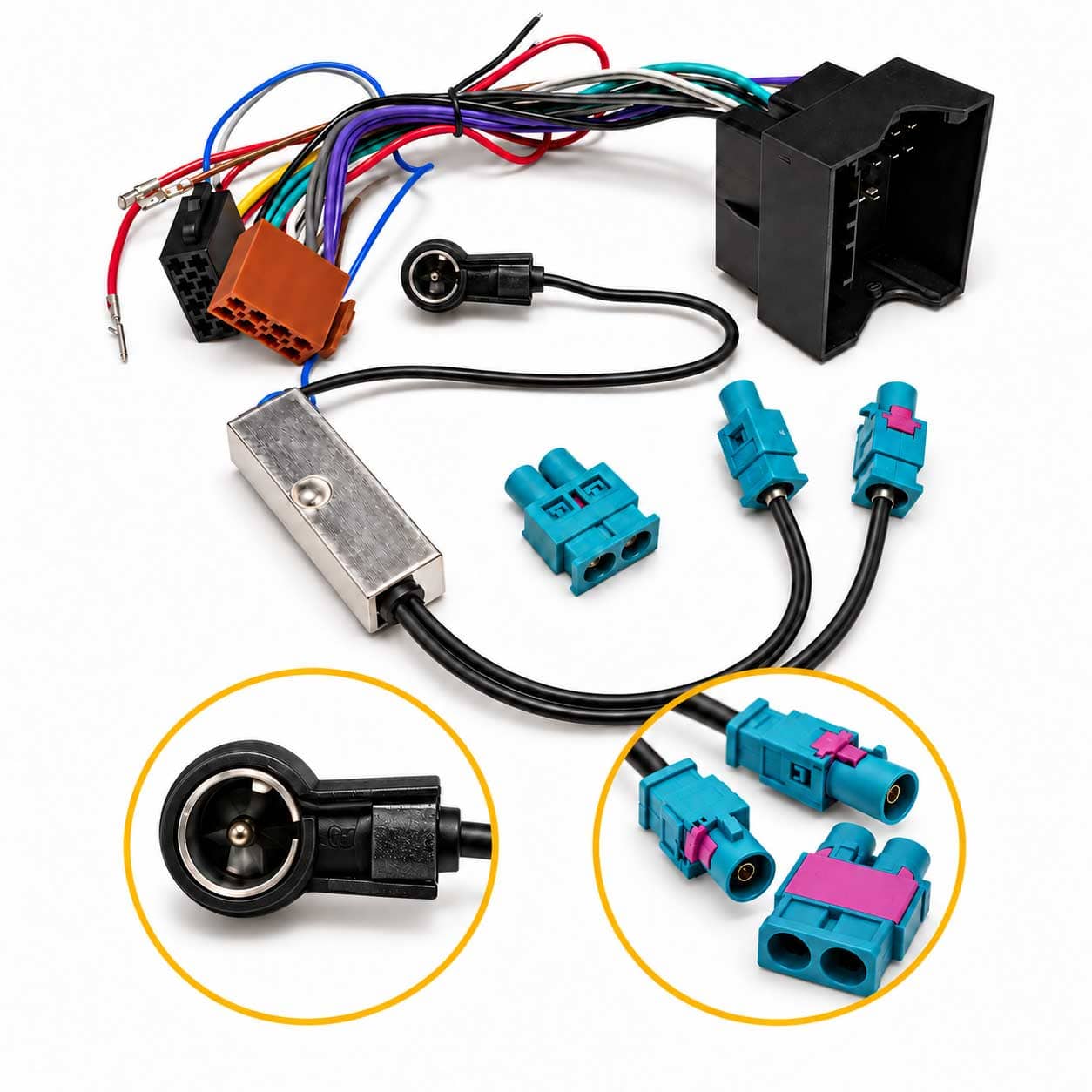

VW Caddy Eos Radio-Antennenadapter-Set ISO Diversity

Radio im VW Caddy oder Eos tauschen – welche Adapter brauche ich?

Sie möchten das originale Werksradio Ihres VW Caddy III 2K oder VW Eos 1F durch ein Radio eines Fremdherstellers ersetzen? Dafür benötigen Sie passende Verbindungen für Strom, Lautsprecher und Fahrzeugantenne sowie gegebenenfalls eine Radioblende. Dieses Anschlussset kombiniert einen 40-PIN-Quadlock-Radioadapter mit einem Antennenadapter auf ISO mit Diversity-Funktion und einer Zündplus-Alternative.

Die enthaltene Zündplus-Lösung ermöglicht den Anschluss des neuen Radios, wenn am Werksradiostecker kein herkömmliches geschaltetes 12-Volt-Zündplus bereitsteht.

Für welche Fahrzeuge passt das Set?

Voraussetzungen sind ein passender 40-PIN-Quadlockstecker und das unterstützte VW-Antennensystem mit Diversity-Funktion. Vergleichen Sie vor der Bestellung die vorhandenen Anschlüsse mit den Produktbildern in der Galerie.

Radioadapter für Strom und Lautsprecher

Der mitgelieferte Radioadapter passt den 40-PIN-Quadlock-Anschluss des Fahrzeugs an die entsprechenden ISO-Anschlüsse des Nachrüstradios beziehungsweise dessen Anschlusskabels an.

Damit wird die Verbindung für Stromversorgung und Lautsprechersignale hergestellt. Der einfache Kabeladapter wandelt keine CAN-BUS-Informationen um und erzeugt selbst kein Zündplus.

ISO-Antennenadapter mit Diversity-Funktion

Der Antennenadapter verbindet das passende VW-Antennensystem mit dem ISO-Antenneneingang des neuen Radios. Seine Diversity-Funktion ermöglicht die Einbindung des unterstützten Mehrantennensystems.

Prüfen Sie den Antenneneingang Ihres Wunschradios vor dem Kauf. Für ein Gerät mit DIN-Antenneneingang ist eine entsprechende Anpassung oder andere Adaptervariante erforderlich.

CAN-BUS und Zündplus: Das neue Radio mit der Zündung schalten

Bei den vorgesehenen Fahrzeugausführungen erhält das Werksradio die Zündungsinformation über den CAN-BUS. Am Radioanschluss steht deshalb kein herkömmliches Klemme-15-Zündplus für ein Fremdradio zur Verfügung.

Die enthaltene Zündplus-Alternative ermöglicht den separaten Abgriff eines geeigneten, abgesicherten und mit der Zündung geschalteten 12-Volt-Anschlusses. Dieser versorgt den Zündpluseingang des neuen Radios. Das Ein- und Ausschaltverhalten richtet sich nach der gewählten Anschlussstelle.

Alternativ kann ein passendes CAN-BUS-Interface mit Zündplusausgang eingesetzt werden. Ein solches Interface ist nicht Bestandteil dieses Sets.

Radioblende passend zum neuen Gerät ergänzen

Je nach Radioformat und Einbauplatz benötigen Sie zusätzlich eine passende Radioblende für Ihren Caddy oder Eos. Sie sorgt für den sauberen Abschluss zwischen neuem Radio und Armaturenbrett.

Eine Radioblende und das neue Autoradio sind nicht im Lieferumfang enthalten.

Wichtiger Einbauhinweis

• Stecker und Fahrzeugausführung prüfen: Für die genannten Fahrzeuge mit passendem 40-PIN-Quadlock und unterstütztem Antennensystem.
• ISO-Antenneneingang beachten: Der Antennenadapter dieser Variante endet auf ISO.
• Zündplus fachgerecht anschließen: Einen geeigneten, abgesicherten geschalteten Anschluss verwenden. Lenkradbedienung oder eine vorhandene Werksendstufe können zusätzliche Interfaces erfordern.

Lieferumfang

1 × 40-PIN-Quadlock-Radioadapter für passende VW Caddy III und Eos
1 × Antennenadapter auf ISO mit Diversity-Funktion
1 × Zündplus-Alternative zum separaten Abgriff eines geeigneten geschalteten 12-Volt-Anschlusses
