Mercedes-Werksradio behalten und eine Endstufe anschließen – was brauche ich?

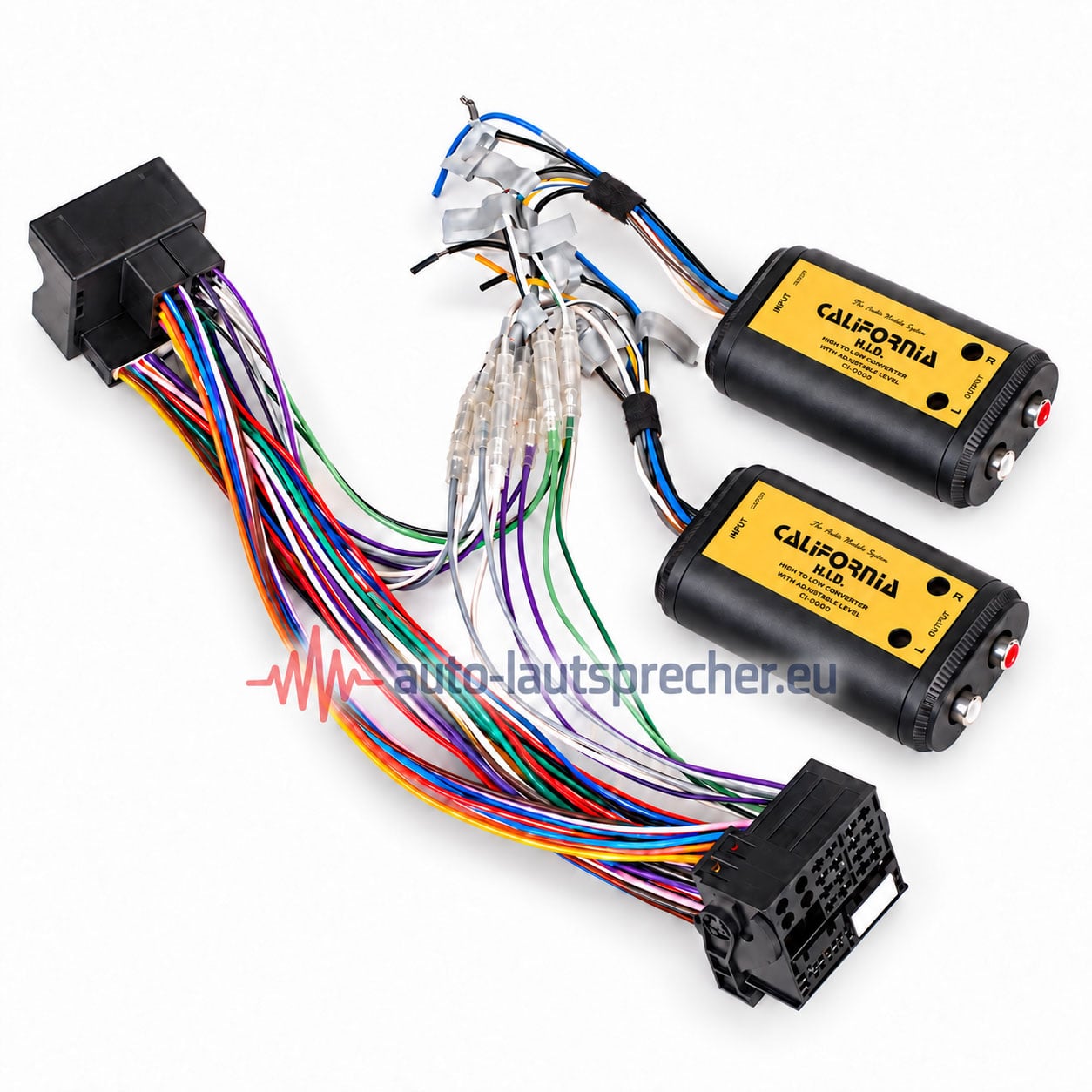

Sie haben ein originales Radio oder Navigationssystem in Ihrem Mercedes G, GL, ML oder R und ein Standard-Soundsystem ohne separate Werksendstufe? Wenn Sie mehr Leistung für Ihre Lautsprecher und vielleicht einen zusätzlichen Subwoofer möchten, benötigen Sie eine passende Verbindung zur neuen Endstufe. Dieser Quadlock-Adapter bereitet die Lautsprechersignale des Werksradios auf und liefert gleichzeitig das Remote-Signal zum Ein- und Ausschalten des Verstärkers.
Vierkanal-High-Low-Interface für die zusätzliche Endstufe
Das integrierte High-Low-Interface wandelt die Lautsprechersignale des Originalradios in NF-Signale für die Eingänge einer nachgerüsteten Endstufe um. Über Steckverbindungen in den Lautsprecherleitungen lässt sich die Signalführung für ein bis vier Kanäle konfigurieren.
Damit können Sie eine passende 4-Kanal-Endstufe an die werksseitige Audioinstallation anbinden. Ob vier Lautsprecher oder eine Kombination aus Lautsprechern und Subwoofer betrieben werden, richtet sich nach den Möglichkeiten und Betriebsarten des gewählten Verstärkers.
Automatische Remote-Erzeugung bereits integriert
Sobald die Elektronik ein Tonsignal erkennt, erzeugt sie ein Remote-Signal zum Einschalten der Endstufe. Ohne anliegendes Lautsprechersignal wechselt der Adapter in den Standby-Modus und deaktiviert das Einschaltsignal.
Bei einem Adapter ohne Remote-Erzeugung benötigen Verstärker ohne eigene Einschaltautomatik eine separate Einschaltlösung. Hier steht das benötigte Steuersignal direkt am Adapter zur Verfügung.
Anschluss ohne Abschneiden der Fahrzeugkabel
Der Adapter wird zwischen den vorhandenen Quadlock-Fahrzeugstecker und das Werksradio beziehungsweise Werksnavi gesteckt. Der originale Fahrzeugkabelbaum bleibt dabei erhalten.
Zur Verbindung mit der Endstufe benötigen Sie zusätzlich ein 4-Kanal-Cinchkabel mit Remoteleitung. Eine sehr gute Abschirmung und die fachgerechte Verlegung unterstützen eine störungsarme Signalübertragung.
Passende Mercedes-Modelle
Mercedes G-Klasse W463 – 04/2007–06/2008
Mercedes GL-Klasse X164 – 09/2006–05/2009
Mercedes GL-Klasse X164 – 05/2009–07/2012
Mercedes M-Klasse / ML W164 – 07/2005–04/2008
Mercedes M-Klasse / ML W164 – 10/2008–07/2011
Mercedes R-Klasse W251 – 09/2005–05/2007
Mercedes R-Klasse W251 – 05/2007–05/2010
Nur bei passender Quadlock-Belegung und Standard-Soundsystem ohne separate Werksendstufe oder MOST-Lichtleiter-Audioanbindung.
Wichtig: Anschluss prüfen und Zubehör einplanen
Nur für die oben genannten Mercedes-Modelle und Bauzeiträume mit passender Quadlock-Belegung geeignet.
Erforderlich ist der große, viereckige Quadlock-Steckverbinder am Werksradio.
Die Adapterausführung gehört zur Anschlussgeneration bis 2015; daraus ergibt sich keine Freigabe für weitere Modelle oder Baujahre.
Nicht geeignet für aktive Soundsysteme mit Werksverstärker oder MOST-Lichtleiter-Audioanbindung.
Einbau ohne Abschneiden der Fahrzeugkabel:
Der Adapter wird zwischen Fahrzeugstecker und originales Radio beziehungsweise Navigationssystem gesteckt.
Die integrierte Elektronik erzeugt bei erkanntem Tonsignal automatisch das Remote-Signal zum Einschalten der zusätzlichen Endstufe.
Zusätzlich benötigen Sie ein 4-Kanal-Cinchkabel mit Remoteleitung in passender Länge.
Die Remoteleitung verbindet den Remote-Ausgang des Adapters mit dem Remote-Eingang des Verstärkers.
Die Endstufe benötigt außerdem eine eigene, ausreichend dimensionierte und abgesicherte Stromversorgung sowie einen geeigneten Masseanschluss.
Diese Anschlusskomponenten sind nicht enthalten.
Unsere Empfehlung: sehr gut abgeschirmte Cinchkabel in Profiqualität.
Schlechte Abschirmung oder ungünstige Kabelverlegung können Lichtmaschinensurren, Pfeifen oder Brummen begünstigen.
Verlegen Sie Signalkabel möglichst getrennt von Stromleitungen und achten Sie auf eine fachgerechte Masseverbindung.
Eine gute Abschirmung reduziert Einstreuungen; Masseschleifen lassen sich jedoch nicht allein durch ein hochwertiges Kabel verhindern.
Technische Daten
Fahrzeuganschluss: Quadlock mit passender Belegung
Interface: 4-Kanal-High-Low-Wandler
Signalführung: ein bis vier NF-Kanäle konfigurierbar
Remote: automatische Erzeugung bei erkanntem Tonsignal
Standby: automatisch ohne Lautsprechersignal
Wichtiger Einbauhinweis
- Quadlock-Belegung und Audioausstattung prüfen; nicht für Werksverstärker oder MOST-Audioanbindung geeignet.
- Die Endstufe separat mit abgesichertem Plusanschluss und geeigneter Masse versorgen. Remote dient ausschließlich zur Einschaltsteuerung.
- Für einen zusätzlichen Subwoofer müssen Verstärker, Kanalaufteilung und Subwoofer aufeinander abgestimmt sein.
Lieferumfang
1 × Quadlock-High-Low-Adapter zum Anschluss einer 4-Kanal-Endstufe, inklusive automatischer Remote-Erzeugung
