VW Phaeton oder Polo: Neues Radio einbauen – welche Adapter brauche ich?

Sie möchten das originale Werksradio in Ihrem VW Phaeton, Polo IV oder Polo V durch ein modernes Radio oder Navigationsgerät ersetzen? Damit die Anschlüsse zum neuen Gerät passen, benötigen Sie einen passenden Radioadapter und Antennenadapter. Je nach Geräteformat und Einbauplatz ist zusätzlich eine Radioblende erforderlich.

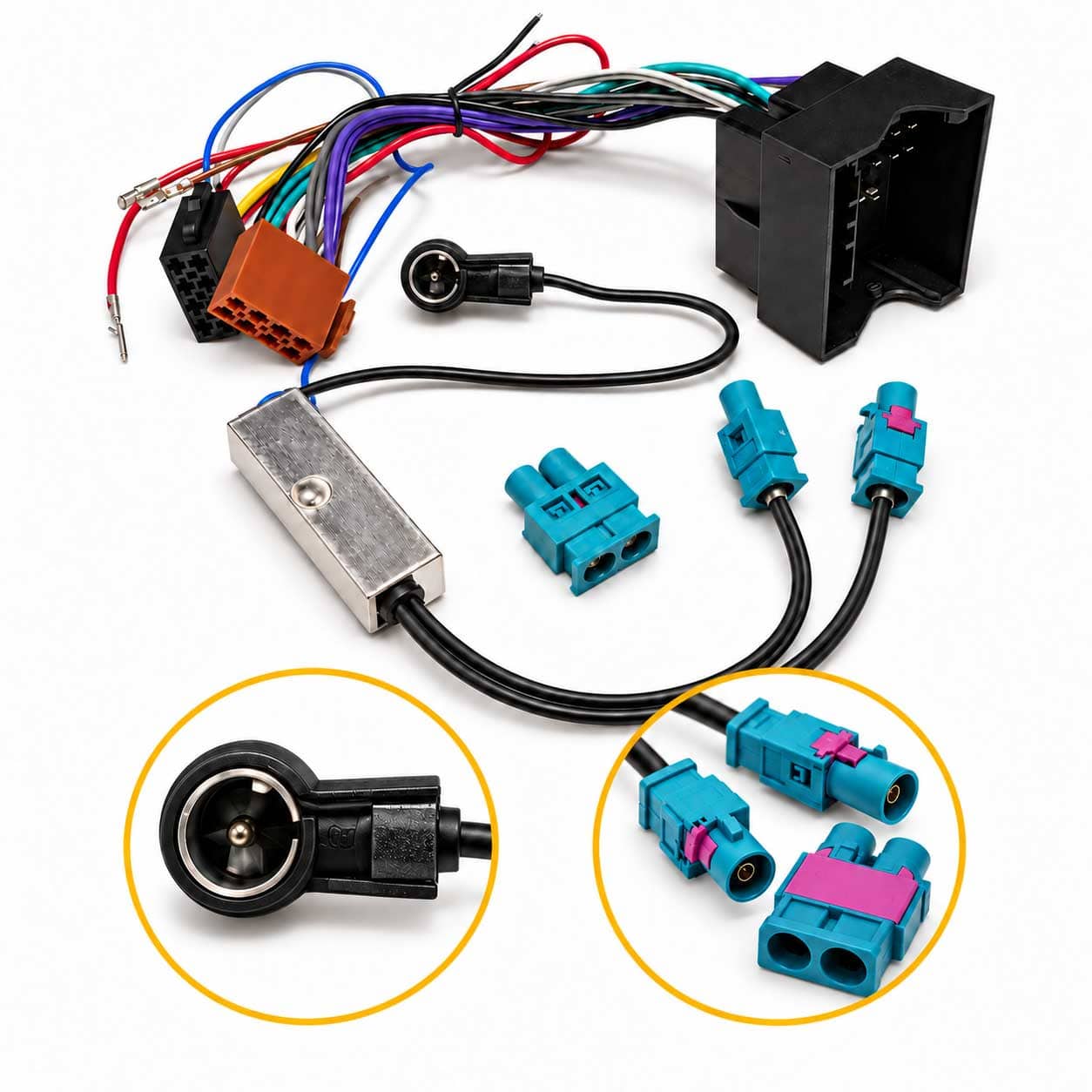

Dieses Set verbindet den passenden 40-PIN-Quadlock-Fahrzeuganschluss mit den ISO-Anschlüssen des neuen Radios beziehungsweise dessen Anschlusskabels. Der enthaltene ISO-Antennenadapter mit Diversity-Funktion stellt die Verbindung zum vorhandenen VW-Antennensystem her. Eine Alternative zum separaten Abgriff von Zündungsplus gehört ebenfalls zum Lieferumfang.

Für welche Fahrzeuge passt das Set?

Voraussetzung: Das Fahrzeug verfügt über einen passenden 40-PIN-Quadlockstecker sowie die zum Adapter passenden Antennenanschlüsse mit Diversity-Funktion. Bitte vergleichen Sie die vorhandenen Stecker vor der Bestellung mit den Produktbildern. Modell und Baujahr allein reichen zur Prüfung der Kompatibilität nicht aus.

Radioadapter für Strom und Lautsprechersignale

Der fahrzeugspezifische Radioadapter verbindet die passenden Strom- und Lautsprecheranschlüsse des Fahrzeugkabelbaums mit der ISO-Verbindung des neuen Radios. Die Verbindung erfolgt über die vorhandenen Steckanschlüsse.

Bei Fahrzeugen mit werkseitigem Verstärker oder besonderen Soundsystemen kann ein zusätzliches Interface erforderlich sein. Auch die Weiterverwendung einer vorhandenen Lenkradbedienung benötigt gegebenenfalls einen separaten Adapter.

ISO-Antennenadapter mit Diversity-Funktion

Der Antennenadapter verbindet das unterstützte VW-Antennensystem mit dem ISO-Antenneneingang des neuen Radios. Die Diversity-Funktion ermöglicht die Einbindung der vorhandenen Antennenwege in die passende Anschlusslösung.

Besitzt Ihr neues Radio einen DIN-Antenneneingang, benötigen Sie eine entsprechende Anpassung oder die passende DIN-Ausführung. Dieser Adapter ist für den vorhandenen Radioantennenanschluss vorgesehen; für DAB+ wird eine geeignete zusätzliche Empfangslösung benötigt.

CAN-Bus und Zündungsplus: Wie schaltet sich das neue Radio ein?

Die Zündungsinformation wird bei diesen Fahrzeugausführungen über den CAN-Bus übertragen. Am Radioanschluss steht deshalb häufig kein herkömmliches geschaltetes 12-Volt-Zündungsplus für ein Fremdradio zur Verfügung. Der mitgelieferte Radioadapter wandelt das CAN-Bus-Signal nicht in Zündungsplus um.

Die enthaltene Zündplus-Alternative ermöglicht den separaten Anschluss an eine geeignete, abgesicherte und geschaltete 12-Volt-Quelle. Diese versorgt den Zündungsplus-/ACC-Eingang des neuen Radios. Das Ein- und Ausschaltverhalten richtet sich nach dem gewählten Anschluss.

Alternativ lässt sich ein geeigneter CAN-Bus-Adapter mit Zündplus-Ausgang verwenden. Dieser ist nicht Bestandteil des Sets.

Was wird zusätzlich benötigt?

Für einen passenden Abschluss im Armaturenbrett benötigen Sie je nach Radio und Einbauschacht eine 1-DIN- oder 2-DIN-Radioblende. Radioblende und Autoradio sind nicht im Lieferumfang enthalten.

Lieferumfang

1 × 40-PIN-Quadlock-Radioadapter für passende VW-Fahrzeuge
1 × Antennenadapter auf ISO mit Diversity-Funktion
1 × Zündplus-Alternative zum separaten Abgriff eines geeigneten geschalteten 12-Volt-Anschlusses
