VW T5 T6 Multivan Radio-Antennenadapter Diversity ISO

Radio im VW T5, T6, Multivan oder Caravelle tauschen – welche Adapter brauche ich?

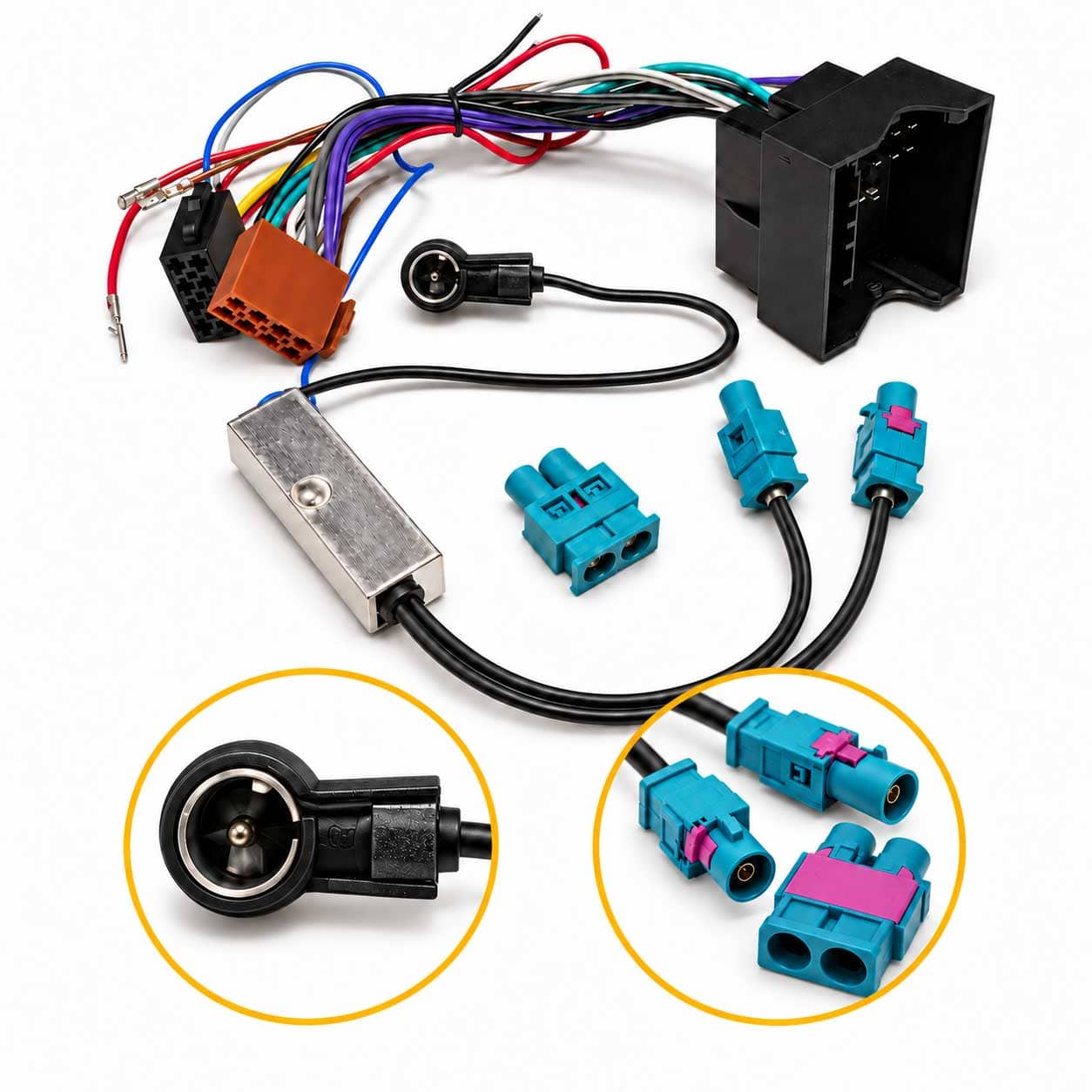

Sie möchten das originale Werksradio Ihres VW T5 Transporter, T6, Multivan oder Caravelle durch ein Radio eines Fremdherstellers ersetzen? Dafür benötigen Sie passende Verbindungen für Strom, Lautsprecher und Fahrzeugantenne sowie gegebenenfalls eine Radioblende. Dieses Anschlussset kombiniert einen 40-PIN-Quadlock-Radioadapter mit einem Antennenadapter auf ISO mit Diversity-Funktion und einer Zündplus-Alternative.

Die enthaltene Zündplus-Lösung ermöglicht den Anschluss des neuen Radios, wenn am Werksradiostecker kein herkömmliches geschaltetes 12-Volt-Zündplus bereitsteht.

Für welche Fahrzeuge passt das Set?

Voraussetzungen sind ein passender 40-PIN-Quadlockstecker und das unterstützte VW-Antennensystem mit Diversity-Funktion. Vergleichen Sie vor der Bestellung die vorhandenen Anschlüsse und die Radioausführung mit den Produktbildern in der Galerie.

Die T6-Zuordnung gilt ausschließlich für die genannte Ausführung mit monochromem Display und passender Steckerbelegung. Beim T5, Multivan und Caravelle sind Fahrzeuge mit zusätzlichem OEM-Soundsystem ausgeschlossen.

Radioadapter für Strom und Lautsprecher

Der mitgelieferte Radioadapter passt den 40-PIN-Quadlock-Anschluss des Fahrzeugs an die entsprechenden ISO-Anschlüsse des Nachrüstradios beziehungsweise dessen Anschlusskabels an.

Damit wird die Verbindung für Stromversorgung und Lautsprechersignale hergestellt. Der einfache Kabeladapter wandelt keine CAN-BUS-Informationen um und erzeugt selbst kein Zündplus.

ISO-Antennenadapter mit Diversity-Funktion

Der Antennenadapter verbindet das passende VW-Antennensystem mit dem ISO-Antenneneingang des neuen Radios. Seine Diversity-Funktion ermöglicht die Einbindung des unterstützten Mehrantennensystems.

Prüfen Sie den Antenneneingang Ihres Wunschradios vor dem Kauf. Für ein Gerät mit DIN-Antenneneingang ist eine entsprechende Anpassung oder andere Adaptervariante erforderlich.

CAN-BUS und Zündplus: Das neue Radio mit der Zündung schalten

Bei den vorgesehenen Fahrzeugausführungen erhält das Werksradio die Zündungsinformation über den CAN-BUS. Am Radioanschluss steht deshalb kein herkömmliches Klemme-15-Zündplus für ein Fremdradio zur Verfügung.

Die enthaltene Zündplus-Alternative ermöglicht den separaten Abgriff eines geeigneten, abgesicherten und mit der Zündung geschalteten 12-Volt-Anschlusses. Dieser versorgt den Zündpluseingang des neuen Radios. Das Ein- und Ausschaltverhalten richtet sich nach der gewählten Anschlussstelle.

Alternativ kann ein passendes CAN-BUS-Interface mit Zündplusausgang eingesetzt werden. Ein solches Interface ist nicht Bestandteil dieses Sets.

Radioblende passend zum neuen Gerät ergänzen

Je nach Radioformat und Einbauplatz benötigen Sie zusätzlich eine passende Radioblende für Ihren VW Transporter, Multivan oder Caravelle. Sie sorgt für den sauberen Abschluss zwischen neuem Radio und Armaturenbrett.

Eine Radioblende und das neue Autoradio sind nicht im Lieferumfang enthalten.

Wichtiger Einbauhinweis

• Ausstattung beachten: T5, Multivan und Caravelle nur ohne OEM-Soundsystem. T6 nur in der aufgeführten Ausführung mit monochromem Display.
• Anschlüsse vergleichen: Passender 40-PIN-Quadlock und unterstütztes Diversity-Antennensystem erforderlich. Der Antennenadapter endet radioseitig auf ISO.
• Zündplus fachgerecht anschließen: Einen geeigneten, abgesicherten geschalteten Anschluss verwenden. Für eine vorhandene Lenkradbedienung kann ein zusätzliches Interface erforderlich sein.

Lieferumfang

1 × 40-PIN-Quadlock-Radioadapter für passende VW-Fahrzeuge
1 × Antennenadapter auf ISO mit Diversity-Funktion
1 × Zündplus-Alternative zum separaten Abgriff eines geeigneten geschalteten 12-Volt-Anschlusses
