VW Sharan II & Tiguan I 9 Zoll Radioblende mit Diversity-Antenne

Wenn im VW Sharan II oder VW Tiguan I das originale OEM-Radio gegen ein modernes 9 Zoll Radio- oder Navigationsgerät getauscht werden soll, reicht eine einfache Standardblende nicht aus. Das Ziel ist, einen großen 9 Zoll Bildschirm sauber in das Armaturenbrett zu integrieren. Dafür wird bei diesen VW-Modellen eine passende externe Radioblende benötigt.

Der Einbausatz besteht deshalb aus mehr als nur einer Radioblende. Die 9 Zoll Radioblende ist zweiteilig aufgebaut: Bei der Montage wird zuerst der Grundrahmen an den vier Schraubpunkten befestigt. Danach wird der zweite Teil aufgedrückt und durch die vorhandenen Klammern sicher gehalten.

Passend für VW Sharan II und VW Tiguan I

Geeignet ist die Radioblende für folgende Fahrzeuge:

VW Sharan II 7N, Baujahr 2010–2022
VW Sharan II 7N, Baujahr 07/2015–10/2021
VW Tiguan I 5N, Baujahr 10/2007–02/2011
VW Tiguan I 5N, Baujahr 06/2011–04/2016

Die Blende ist für 9 Zoll Tablet-Geräte beziehungsweise 9 Zoll Nachrüstradios vorgesehen. Für klassische 1-DIN- oder normale 2-DIN-Radios ohne passende 9-Zoll-Front ist dieser Satz nicht geeignet.

Antennenadapter mit Diversity-Funktion

Volkswagen setzt die Antennen-Diversity-Technologie ab etwa 2003/2005 in vielen Modellen ein. In passenden Fahrzeugen können Scheibenantennen vorne und hinten verbaut sein. Deshalb wird beim Einbau eines Fremdradios ein spezieller Antennenadapter mit Diversity-Funktion benötigt.

Der enthaltene Diversity-Antennenadapter verbindet das neue Radio mit dem vorhandenen VW-Antennensystem. Zusätzlich liegt ein Adapter von ISO auf DIN bei, damit Geräte mit unterschiedlichen Antennenanschlüssen genutzt werden können.

Wichtiger Hinweis zum CAN-Bus und Zündplus

VW-Fahrzeuge dieser Baureihen arbeiten häufig mit CAN-Bus-Technik. Das bedeutet: Am Radiostecker wird für ein Fremdradio oft kein klassisches Zündplus an Klemme 15 ausgegeben. Ohne dieses Signal kann sich das neue Radio nicht automatisch mit dem Zündschlüssel ein- und ausschalten.

Ein Zündplus kann je nach Einbausituation über eine externe 12-Volt-Quelle, einen Zündplus-Simulator oder einen passenden Adapter für Lenkradfernbedienung bereitgestellt werden.

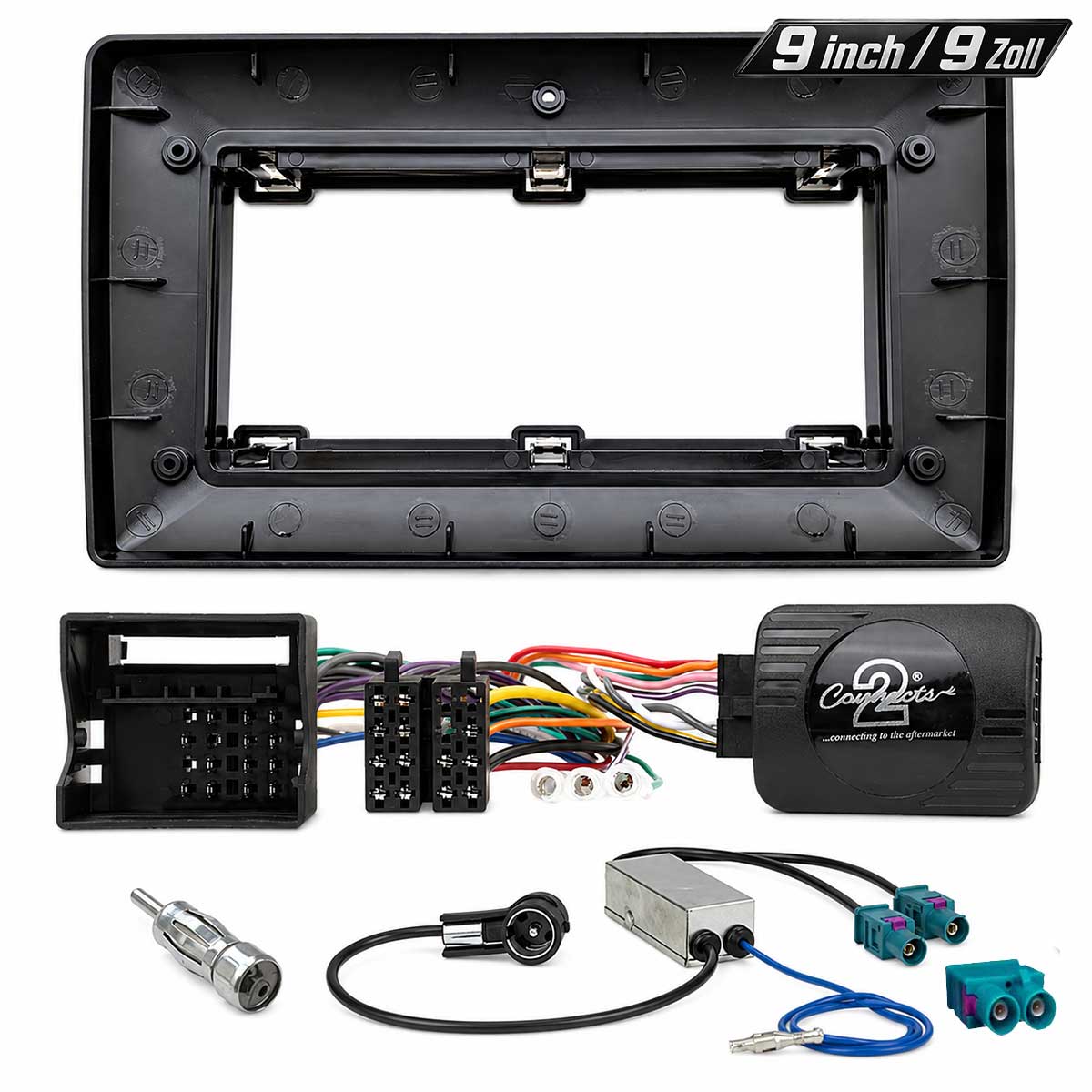

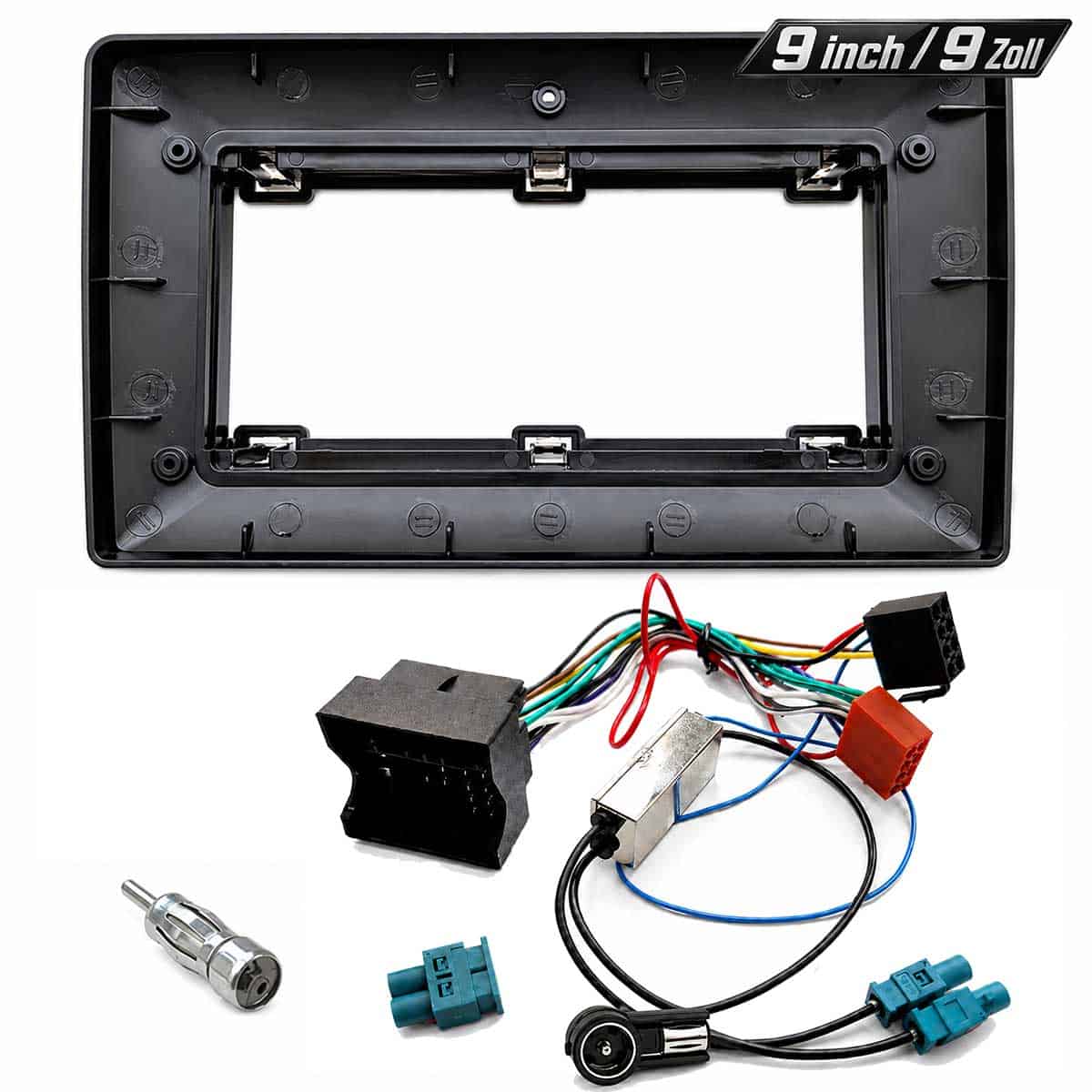

Lieferumfang

1 x 9 Zoll Radioblende
1 x Radioadapter – Verbindung vom Fahrzeugstecker zum Radio
1 x Antennenadapter mit Diversity-Funktion auf ISO
1 x Antennenadapter von ISO auf DIN

Damit kann jedes 9 Zoll Gerät mit ISO- oder DIN-Antennenanschluss verbunden werden.
