VW Amarok Beetle 9 Zoll Blende Diversity-Antenne

VW Amarok & Beetle 9 Zoll Radioblende mit Diversity-Antenne

Wenn im VW Amarok oder VW Beetle Typ 5C das originale OEM-Radio gegen ein modernes 9 Zoll Radio- oder Navigationsgerät getauscht werden soll, reicht der normale Radioschacht nicht aus. Das Ziel ist, einen großen 9 Zoll Bildschirm sauber in das Armaturenbrett zu integrieren. Dafür wird bei diesen VW-Modellen eine passende externe Radioblende benötigt.

Dieser Einbausatz besteht deshalb nicht nur aus einer einfachen Blende. Die 9 Zoll Radioblende ist zweiteilig aufgebaut: Bei der Installation wird zuerst der Grundrahmen an den vier Schraubpunkten befestigt. Danach wird der zweite Teil aufgedrückt und durch die vorhandenen Klammern fest gehalten.

Passend für VW Amarok und VW Beetle

Geeignet ist die Radioblende für folgende Fahrzeuge:

VW Amarok, Baujahr 2010–2023
VW Beetle Typ 5C, Baujahr 2011–2019

Die Blende ist für 9 Zoll Tablet-Geräte beziehungsweise 9 Zoll Nachrüstradios vorgesehen. Für klassische 1-DIN- oder normale 2-DIN-Radios ohne passende 9-Zoll-Front ist dieser Satz nicht geeignet.

Antennenadapter mit Diversity-Funktion

Volkswagen setzt die Antennen-Diversity-Technologie ab etwa 2003/2005 in vielen Modellen ein. In passenden Fahrzeugen können Scheibenantennen vorne und hinten verbaut sein. Deshalb wird beim Einbau eines Fremdradios ein spezieller Antennenadapter mit Diversity-Funktion benötigt.

Der enthaltene Adapter sorgt dafür, dass das Nachrüstradio korrekt an das vorhandene VW-Antennensystem angebunden werden kann.

Wichtiger Hinweis zum CAN-Bus und Zündplus

VW-Fahrzeuge dieser Baureihen arbeiten mit CAN-Bus-Technik. Das bedeutet: Am Radiostecker wird für ein Fremdradio in der Regel kein klassisches Zündplus an Klemme 15 ausgegeben. Ohne dieses Signal kann sich das neue Radio nicht automatisch mit dem Zündschlüssel ein- und ausschalten.

Ein Zündplus kann je nach Einbausituation über eine externe 12-Volt-Quelle, einen Zündplus-Simulator oder einen passenden Adapter für Lenkradfernbedienung bereitgestellt werden. Besonders praktisch ist ein Lenkradfernbedienungsadapter, weil er neben dem Zündplus auch weitere Fahrzeugsignale aus dem CAN-Bus auslesen kann.

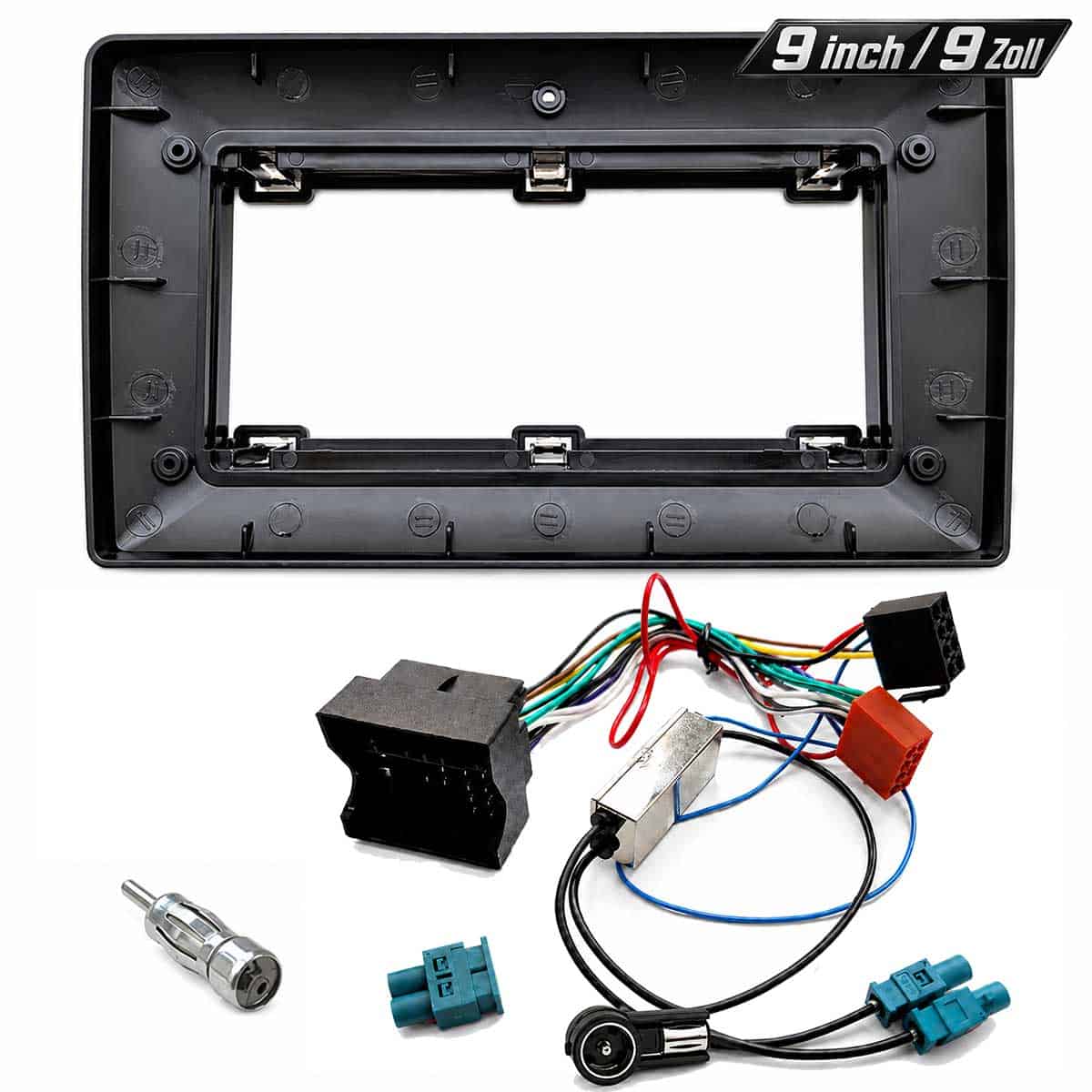

Lieferumfang

1 x 9 Zoll Radioblende
1 x Antennenadapter mit Diversity-Funktion auf ISO
1 x Antennenadapter von ISO auf DIN

Damit kann jedes 9 Zoll Gerät mit ISO- oder DIN-Antennenanschluss verbunden werden.

Maße der Radioblende

Außenmaß oben: 229 mm
Außenmaß unten: 218 mm
Außenhöhe: 130 mm
Innenausschnitt: 178 x 72 mm

Hinweis: Die Maße helfen beim Abgleich mit dem gewünschten 9 Zoll Gerät. Je nach Hersteller können 9 Zoll Geräte in Bauform und Gehäusetiefe leicht abweichen.

Hinweis vor dem Kauf

Bitte vor der Bestellung prüfen, ob das gewünschte Radio wirklich ein 9 Zoll Gerät ist und zur Bauform dieser Radioblende passt. Der Satz ist für den Einbau eines 9 Zoll Radio- oder Navigationsgeräts vorgesehen und nicht für kleinere Standardgeräte.
