VW Touran I Transporter T5 T6 9 Zoll Blende Diversity-Antenne

VW Touran I & Transporter T5/T6 9 Zoll Blende Diversity-Antenne

Wenn im VW Touran I oder VW Transporter T5/T6 das originale OEM-Radio gegen ein modernes 9 Zoll Radio- oder Navigationsgerät getauscht werden soll, reicht eine einfache Radioblende nicht aus. Das Ziel ist, einen großen 9 Zoll Bildschirm sauber in das Armaturenbrett zu integrieren. Dafür wird bei diesen VW-Modellen eine passende externe Radioblende benötigt.

Der Einbausatz besteht deshalb aus mehr als nur einer Blende. Die 9 Zoll Radioblende ist zweiteilig aufgebaut: Bei der Installation wird zuerst der Grundrahmen an den vier Schraubpunkten befestigt. Danach wird der zweite Teil aufgedrückt und durch die vorhandenen Klammern sicher gehalten.

Passend für VW Touran I und VW Transporter T5/T6

Geeignet ist die Radioblende für folgende Fahrzeuge:

VW Touran I, Baujahr 2002–2016
VW Transporter T5, Typ 7H/7E, Baujahr 2009–2015
VW Transporter T6, Typ SG/SH, Baujahr 2015–2019 bis Facelift

Die Blende ist für 9 Zoll Tablet-Geräte beziehungsweise 9 Zoll Nachrüstradios vorgesehen. Für klassische 1-DIN- oder normale 2-DIN-Radios ohne passende 9-Zoll-Front ist dieser Satz nicht geeignet.

Antennenadapter mit Diversity-Funktion

Volkswagen setzt die Antennen-Diversity-Technologie ab etwa 2003/2005 in vielen Modellen ein. In passenden Fahrzeugen können Scheibenantennen vorne und hinten verbaut sein. Deshalb wird beim Einbau eines Fremdradios ein spezieller Antennenadapter mit Diversity-Funktion benötigt.

Der enthaltene Diversity-Antennenadapter verbindet das neue Radio mit dem vorhandenen VW-Antennensystem. Zusätzlich liegt ein Adapter von ISO auf DIN bei, damit Geräte mit unterschiedlichen Antennenanschlüssen genutzt werden können.

Wichtiger Hinweis zum CAN-Bus und Zündplus

VW-Fahrzeuge dieser Baureihen arbeiten häufig mit CAN-Bus-Technik. Das bedeutet: Am Radiostecker wird für ein Fremdradio oft kein klassisches Zündplus an Klemme 15 ausgegeben. Ohne dieses Signal kann sich das neue Radio nicht automatisch mit dem Zündschlüssel ein- und ausschalten.

Ein Zündplus kann je nach Einbausituation über eine externe 12-Volt-Quelle, einen Zündplus-Simulator oder einen passenden Adapter für Lenkradfernbedienung bereitgestellt werden.

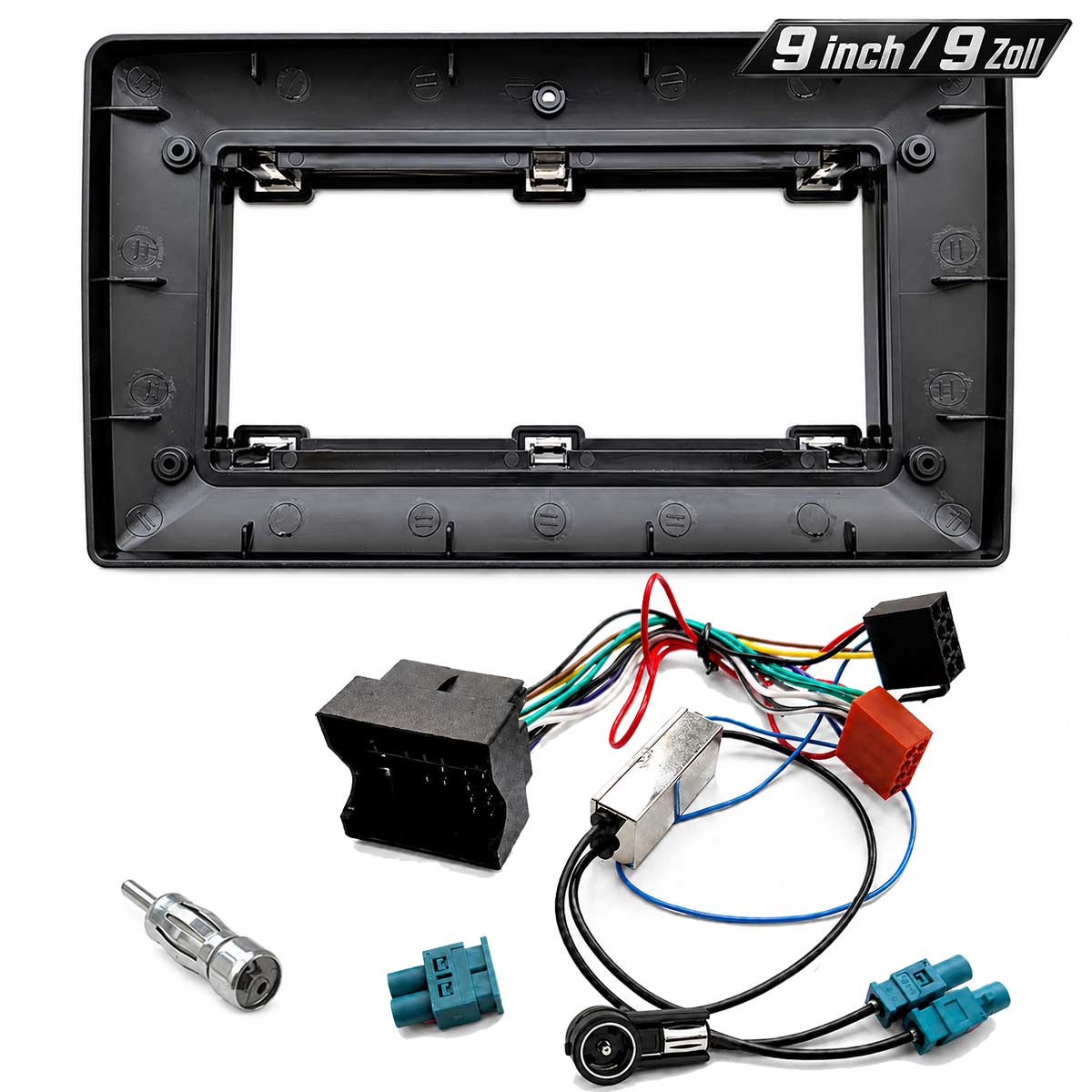

Lieferumfang

1 x 9 Zoll Radioblende
1 x Radioadapter – Verbindung vom Fahrzeugstecker zum Radio
1 x Antennenadapter mit Diversity-Funktion auf ISO
1 x Antennenadapter von ISO auf DIN

Damit kann jedes 9 Zoll Gerät mit ISO- oder DIN-Antennenanschluss verbunden werden.
