VW Passat Polo Scirocco 9 Zoll Blende Diversity-Antenne

VW Passat, Polo & Scirocco 9 Zoll Radioblende mit Diversity-Antenne

Wenn im VW Passat B6/B7, VW Passat CC, VW Polo 6R oder VW Scirocco III das originale OEM-Radio gegen ein modernes 9 Zoll Radio- oder Navigationsgerät getauscht werden soll, reicht eine einfache Standardblende nicht aus. Das Ziel ist, einen großen 9 Zoll Bildschirm sauber in das Armaturenbrett zu integrieren. Dafür wird bei diesen VW-Modellen eine passende externe Radioblende benötigt.

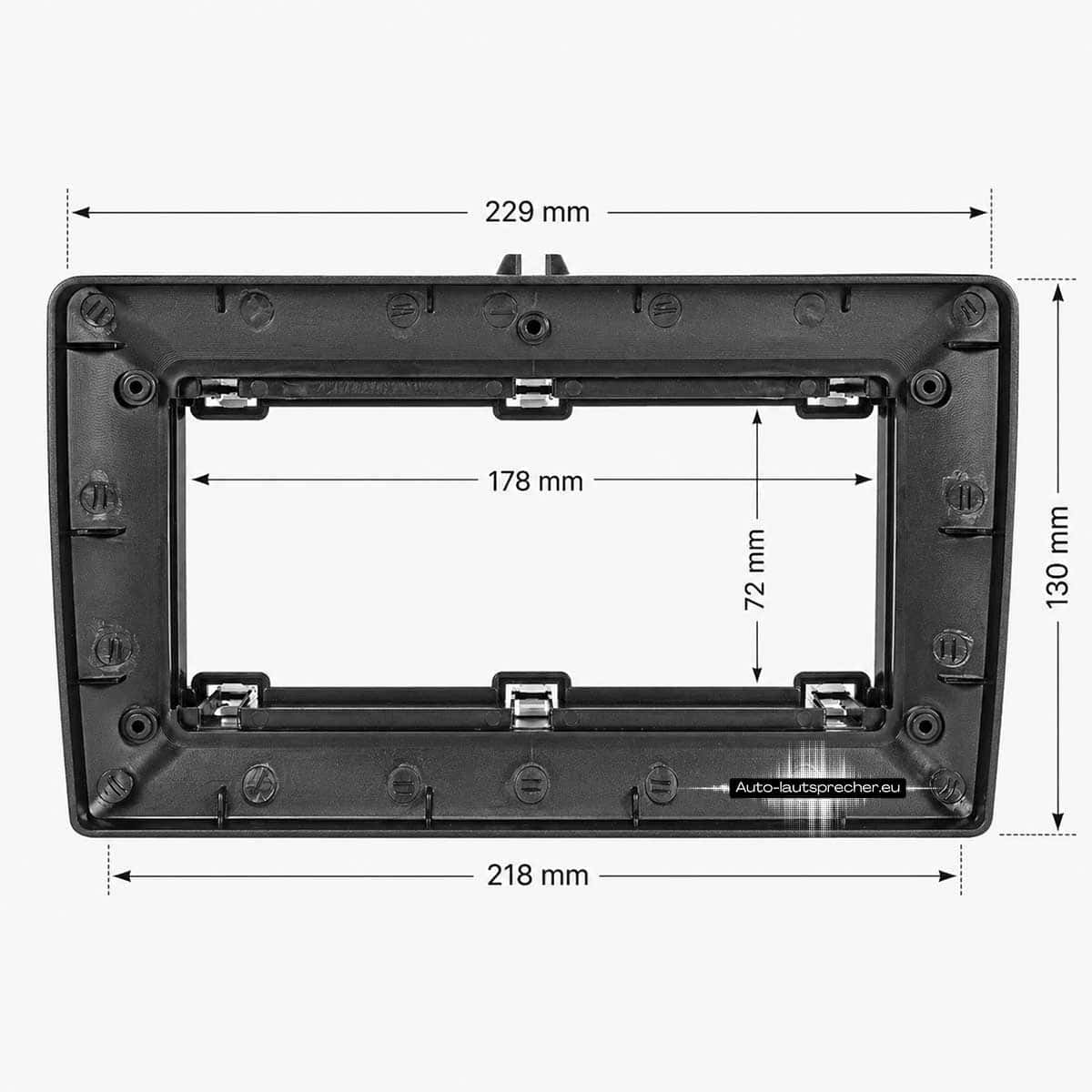

Der Einbausatz besteht deshalb aus mehr als nur einer Radioblende. Die 9 Zoll Radioblende ist zweiteilig aufgebaut: Bei der Montage wird zuerst der Grundrahmen an den vier Schraubpunkten befestigt. Danach wird der zweite Teil aufgedrückt und durch die vorhandenen Klammern sicher gehalten.

Passend für VW Passat, Polo und Scirocco

Geeignet ist die Radioblende für folgende Fahrzeuge:

VW Passat B6 Typ 3C, Baujahr 2005–2010
VW Passat B7 Typ 3C, Baujahr 2010–2015
VW Passat CC Typ 35, Baujahr 2008–2016
VW Polo 6R, Baujahr 2009–2014
VW Scirocco III Typ 13, Baujahr 2008–2017

Die Blende ist für 9 Zoll Tablet-Geräte beziehungsweise 9 Zoll Nachrüstradios vorgesehen. Für klassische 1-DIN- oder normale 2-DIN-Radios ohne passende 9-Zoll-Front ist dieser Satz nicht geeignet.

Antennenadapter mit Diversity-Funktion

Volkswagen setzt die Antennen-Diversity-Technologie ab etwa 2003/2005 in vielen Modellen ein. In passenden Fahrzeugen können Scheibenantennen vorne und hinten verbaut sein. Deshalb wird beim Einbau eines Fremdradios ein spezieller Antennenadapter mit Diversity-Funktion benötigt.

Der enthaltene Diversity-Antennenadapter verbindet das neue Radio mit dem vorhandenen VW-Antennensystem. Zusätzlich liegt ein Adapter von ISO auf DIN bei, damit Geräte mit unterschiedlichen Antennenanschlüssen genutzt werden können.

Wichtiger Hinweis zum CAN-Bus und Zündplus

VW-Fahrzeuge dieser Baureihen arbeiten häufig mit CAN-Bus-Technik. Das bedeutet: Am Radiostecker wird für ein Fremdradio oft kein klassisches Zündplus an Klemme 15 ausgegeben. Ohne dieses Signal kann sich das neue Radio nicht automatisch mit dem Zündschlüssel ein- und ausschalten.

Ein Zündplus kann je nach Einbausituation über eine externe 12-Volt-Quelle, einen Zündplus-Simulator oder einen passenden Adapter für Lenkradfernbedienung bereitgestellt werden.

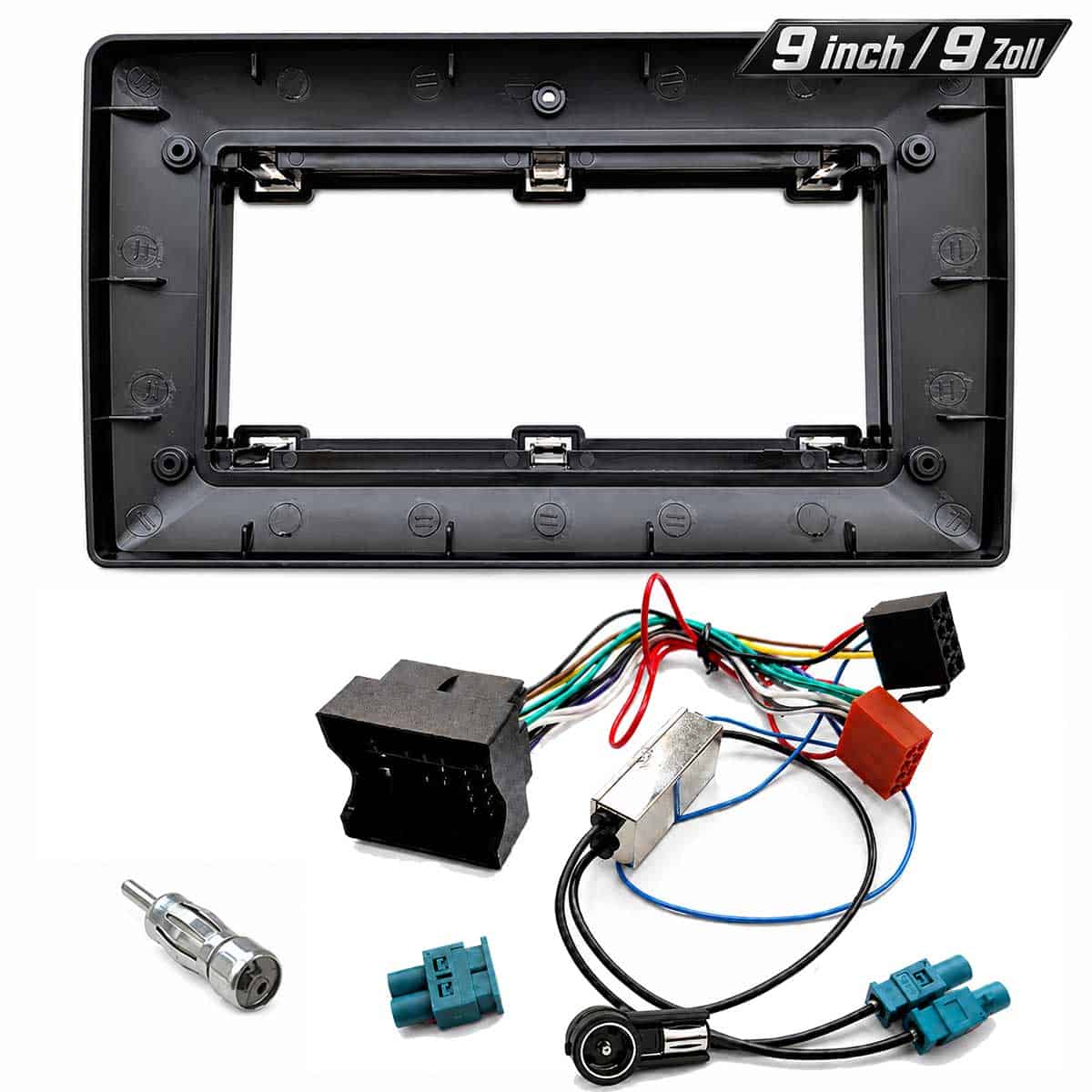

Lieferumfang

1 x 9 Zoll Radioblende
1 x Radioadapter – Verbindung vom Fahrzeugstecker zum Radio
1 x Antennenadapter mit Diversity-Funktion auf ISO
1 x Antennenadapter von ISO auf DIN

Damit kann jedes 9 Zoll Gerät mit ISO- oder DIN-Antennenanschluss verbunden werden.
