Mercedes R SLK Sprinter Vito Radioadapter Diversity DIN
Neues Radio für Mercedes R-Klasse, SLK, Sprinter, Vito oder Viano: 40-PIN-Adapterset mit DIN-Diversity, abgesichertem Pluskabel und PDF-Anleitung. Jetzt passende Anschlüsse sichern!
Mercedes R-Klasse, SLK, Sprinter, Vito oder Viano: Welche Adapter brauche ich beim Radiotausch?
Sie möchten das originale Radio oder Navigationssystem Ihrer Mercedes R-Klasse, Ihres SLK, Sprinter, Vito oder Viano durch ein Gerät eines Fremdherstellers ersetzen? Neben einer passenden Radioblende benötigen Sie die richtigen Verbindungen für Strom, Lautsprecher und Fahrzeugantenne.

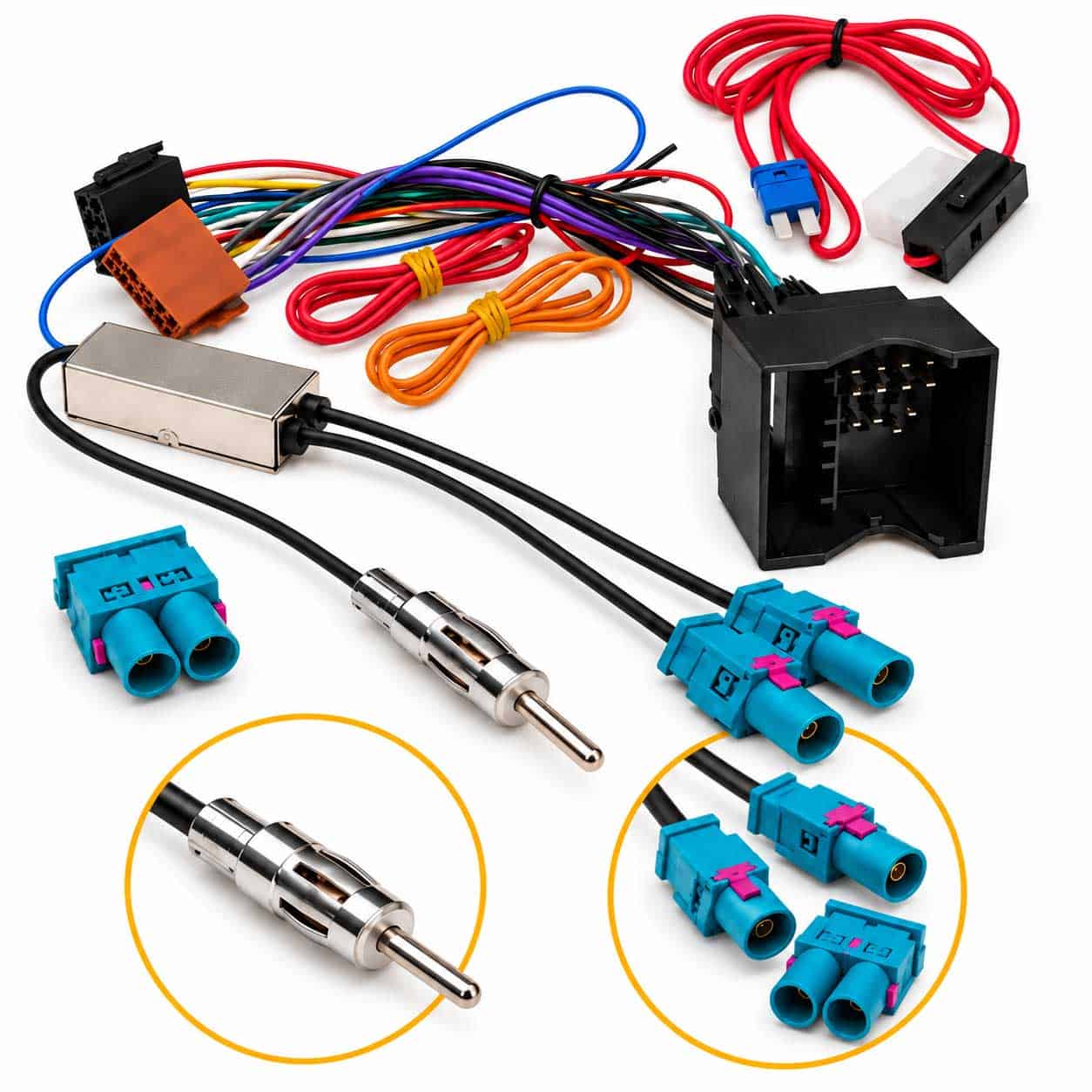

Dieses Set kombiniert einen 40-PIN-Radioadapter für Mercedes mit einem Doppel-Fakra-Antennenadapter mit Diversity-Verstärker und DIN-Anschluss zum neuen Radio. Ein zusätzliches Pluskabel mit Sicherung und PDF-Anleitung ergänzt die Anschlussmöglichkeiten.
Für welche Mercedes-Modelle ist das Set vorgesehen?
| Modell | Baureihe | Bauzeitraum | Zusatzhinweise |
|---|---|---|---|
| Mercedes R-Klasse | W251 | September 2005 bis Mai 2007 | – |
| Mercedes R-Klasse | W251 | Mai 2007 bis Mai 2010 | – |
| Mercedes SLK | R171 | April 2008 bis März 2011 | – |
| Mercedes Sprinter | W906 | April 2006 bis August 2013 | – |
| Mercedes Sprinter | W906 | August 2013 bis Mai 2018 | – |
| Mercedes Sprinter | W907 / W910 | Juni 2018 bis Dezember 2020 | E-Call beachten |
| Mercedes Sprinter | W907 / W910 | November 2019 bis 2023 | E-Call und Dauerplus beachten |
| Mercedes Vito / Viano | W639 | April 2006 bis August 2010 | – |
| Mercedes Vito / Viano | W639 | September 2010 bis März 2014 | – |
| Mercedes Vito | V447 | Oktober 2014 bis Februar 2019 | E-Call und Dauerplus beachten |
| Mercedes Vito | V447 | Mai 2019 bis 2023 | E-Call und Dauerplus beachten |
Voraussetzung sind ein zum Adapter passender 40-PIN-Quadlockanschluss und die unterstützte Doppel-Fakra-Antennenverbindung. Vergleichen Sie die vorhandenen Anschlüsse mit den Produktbildern in der Galerie. Die Bauzeiträume können sich je nach Ausstattung überschneiden.
Die Zusatzhinweise gelten, wenn das Fahrzeug die betreffende Funktion besitzt. Auch bei anderen Ausführungen ist die tatsächliche Ausstattung zu prüfen.
Wichtig bei Fahrzeugen mit E-Call
Dieser Adapter erhält eine vorhandene E-Call-Funktion nicht aufrecht. Bei Fahrzeugen mit E-Call muss für den Radiotausch ein anderer, ausdrücklich zur Erhaltung dieser Funktion geeigneter Adapter verwendet werden.
Prüfen Sie insbesondere bei den gekennzeichneten Sprinter- und Vito-Ausführungen vor der Bestellung, ob E-Call vorhanden ist.
Doppel-Fakra-Diversity für die vorhandene Radioantenne
Der Diversity-Adapter ermöglicht die Einbindung der beiden Antennenwege des unterstützten Fahrzeugantennensystems. Seine Diversity-Funktion nutzt je nach Empfangssituation das günstigere Antennensignal.
Zum Nachrüstradio erfolgt der Anschluss über einen DIN-Antennenstecker. Der Adapter ist für den herkömmlichen Radioempfang vorgesehen und ermöglicht keinen DAB+-Empfang.
Für DAB+ benötigen Sie zusätzlich eine geeignete DAB-Antenne oder einen zur vorhandenen Antennenanlage passenden DAB-Adapter. Dieses Zubehör ist nicht enthalten.
Radioadapter für den 40-PIN-Fahrzeuganschluss
Der Mercedes-Radioadapter stellt die passende Verbindung zwischen dem Fahrzeugstecker und den Anschlüssen des Nachrüstradios beziehungsweise dessen Kabelbaums her.
Bei einer separaten Werksendstufe oder einem aktiven Soundsystem können zusätzliche Interfaces erforderlich sein. Auch die vorhandene Lenkradbedienung wird durch einen einfachen Radioadapter nicht automatisch übernommen.
Zündplus und Dauerplus richtig anschließen
Fehlt am Werksanschluss ein herkömmliches Zündplus für das neue Radio, ermöglicht das beiliegende Pluskabel mit Sicherung nach Anschlussprüfung einen separaten Abgriff am Sicherungskasten. Eine PDF-Anleitung unterstützt Sie bei der Installation.
Für Zündplus wird eine geeignete, mit der Zündung geschaltete 12-Volt-Quelle benötigt. Sie versorgt den Zündpluseingang des neuen Radios.
Bei Fahrzeugen mit +12-Volt-Dauerstrom-Abschaltfunktion muss der Dauerpluseingang des Radios an eine dauerhaft anliegende, abgesicherte Versorgung über Klemme 30 beziehungsweise Batterieplus angeschlossen werden.
Dauerplus ersetzt kein Zündplus. Werden beide Versorgungen separat benötigt, müssen sie getrennt hergestellt werden. Das beiliegende Kabel erzeugt kein Zündsignal aus dem CAN-BUS.
Passende Radioblende zusätzlich auswählen
Je nach Fahrzeug und neuem Gerät benötigen Sie eine passende 1-DIN- oder Doppel-DIN-Radioblende. Diese sorgt für den richtigen Abschluss zwischen Radio und Armaturenbrett.
Radioblende und Autoradio sind nicht Bestandteil dieses Anschlusssets.
Wichtiger Einbauhinweis
- Anschlüsse vergleichen: Passender 40-PIN-Quadlock und Doppel-Fakra im Fahrzeug sowie DIN-Antenneneingang am neuen Radio erforderlich.
- E-Call prüfen: Keine E-Call-Aufrechterhaltung durch diesen Adapter. Bei vorhandener E-Call-Funktion einen anderen geeigneten Adapter verwenden.
- Plusversorgung beachten: Bei Dauerstrom-Abschaltfunktion eine abgesicherte Klemme-30-Versorgung herstellen. Zündplus und Dauerplus entsprechend dem Radio-Anschlussplan getrennt berücksichtigen.
Lieferumfang
1 × 40-PIN-Radioadapter für passende Mercedes-Fahrzeuge
1 × Doppel-Fakra-Antennenadapter mit Diversity-Verstärker und DIN-Anschluss zum Radio
1 × Pluskabel mit Sicherung für einen geeigneten separaten Abgriff am Sicherungskasten
1 × Anschlussanleitung als PDF
Marke
InDashFit
