Mercedes E W211 CLS C219 2-DIN Radioblende Blechrahmen

Mercedes E W211 oder CLS C219: Was brauche ich zum Austausch des Werksradios?

Sie möchten das originale Radio oder Navigationssystem Ihrer Mercedes E-Klasse W211 von 2002–2009 oder Ihres Mercedes CLS C219 von 2004–2010 durch ein neues Doppel-DIN-Gerät ersetzen? Mit dieser schwarzen Radioblende und dem passenden Blechkasten schaffen Sie die mechanische Aufnahme für ein geeignetes 7-Zoll-Radio eines Fremdherstellers. Die Blende sorgt dabei für einen sauberen Übergang zum Armaturenbrett.

Radioblende mit Blechrahmen und Zierrahmen

Der mitgelieferte Blechrahmen ist auf die Radioblende abgestimmt und dient zur Befestigung eines passenden Doppel-DIN-Radios. Der zusätzliche Zierrahmen bildet den optischen Abschluss rund um das Gerät.

Zwei Raster ermöglichen die Einstellung der Einbautiefe. Schaumstoffunterlagen, Blechwinkel und Schrauben ergänzen das Montagezubehör, damit das neue Radio passend zur Blende positioniert werden kann.

Abmessungen vor dem Kauf prüfen

Der innere Ausschnitt der Radioblende misst 183 mm Breite × 113 mm Höhe. Bitte vergleichen Sie die Form und Abmessungen anhand der Bilder in der Galerie mit dem vorhandenen Einbauplatz und Ihrem gewünschten Radio.

Das Ausschnittmaß beschreibt die Öffnung der Radioblende. Für die Geräteauswahl müssen zusätzlich die Aufnahme im Blechkasten und die Abmessungen des Radios berücksichtigt werden. Das Set ist für passende 7-Zoll-Doppel-DIN-Geräte vorgesehen, nicht für 9-Zoll-Radios.

Passende Fahrzeuge

Mercedes E-Klasse W211 – Baujahr 2002–2009
Mercedes CLS C219 – Baujahr 2004–2010

Voraussetzung ist die zur Blende passende Ausführung des Radioeinbauplatzes.

Ausbau des Werksradios: Verkleidungen zuerst lösen

Für den Ausbau müssen die Abdeckblenden rund um das originale Radio entfernt werden. Dazu ist auch die Abdeckung im Bereich der Gangschaltung zu lösen, damit die weiteren Verkleidungsteile ausgebaut werden können. Anschließend lässt sich die Befestigung des Werksradios zugänglich machen und lösen.

Die beiliegenden Standard-Entriegelungsbügel ersetzen diese Arbeitsschritte nicht. Sie eignen sich nur für Radios mit entsprechendem Entriegelungsmechanismus. Beachten Sie bei der Demontage die fahrzeugspezifische Befestigung der Verkleidungsteile.

Technische Daten

Farbe: Schwarz
Radioformat: Doppel-DIN / 2-DIN
Geeignete Geräte: passende 7-Zoll-Radios
Innerer Blendenausschnitt: 183 × 113 mm
Befestigung: Blechrahmen mit einstellbarer Radio-Einbautiefe

Wichtiger Einbauhinweis

• Vor dem Kauf die vorhandene Radioausführung und die Abmessungen mit den Galeriebildern vergleichen.
• Für den elektrischen Anschluss werden passende Radioanschlusskabel und Antennenadapter benötigt; je nach Ausstattung zusätzlich Adapter für Lenkradfernbedienung, Aktivsystem beziehungsweise MOST oder Kamera.
• Radio, Anschlussadapter und eine gegebenenfalls benötigte DAB-Antenne sind nicht enthalten. Dieses Set dient der mechanischen Befestigung.

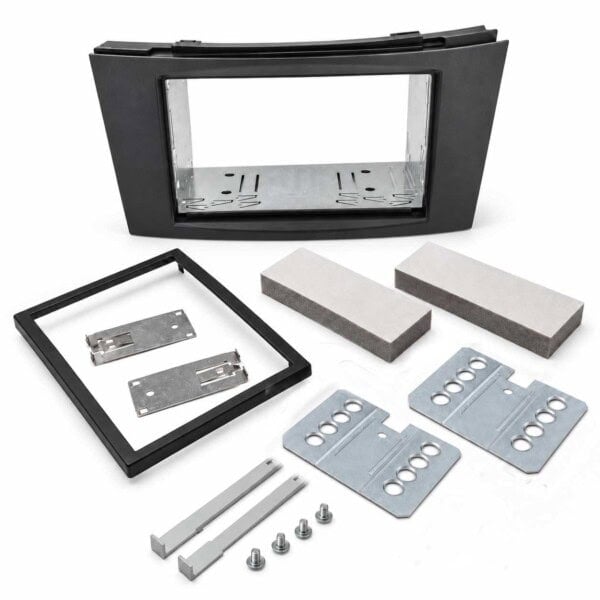

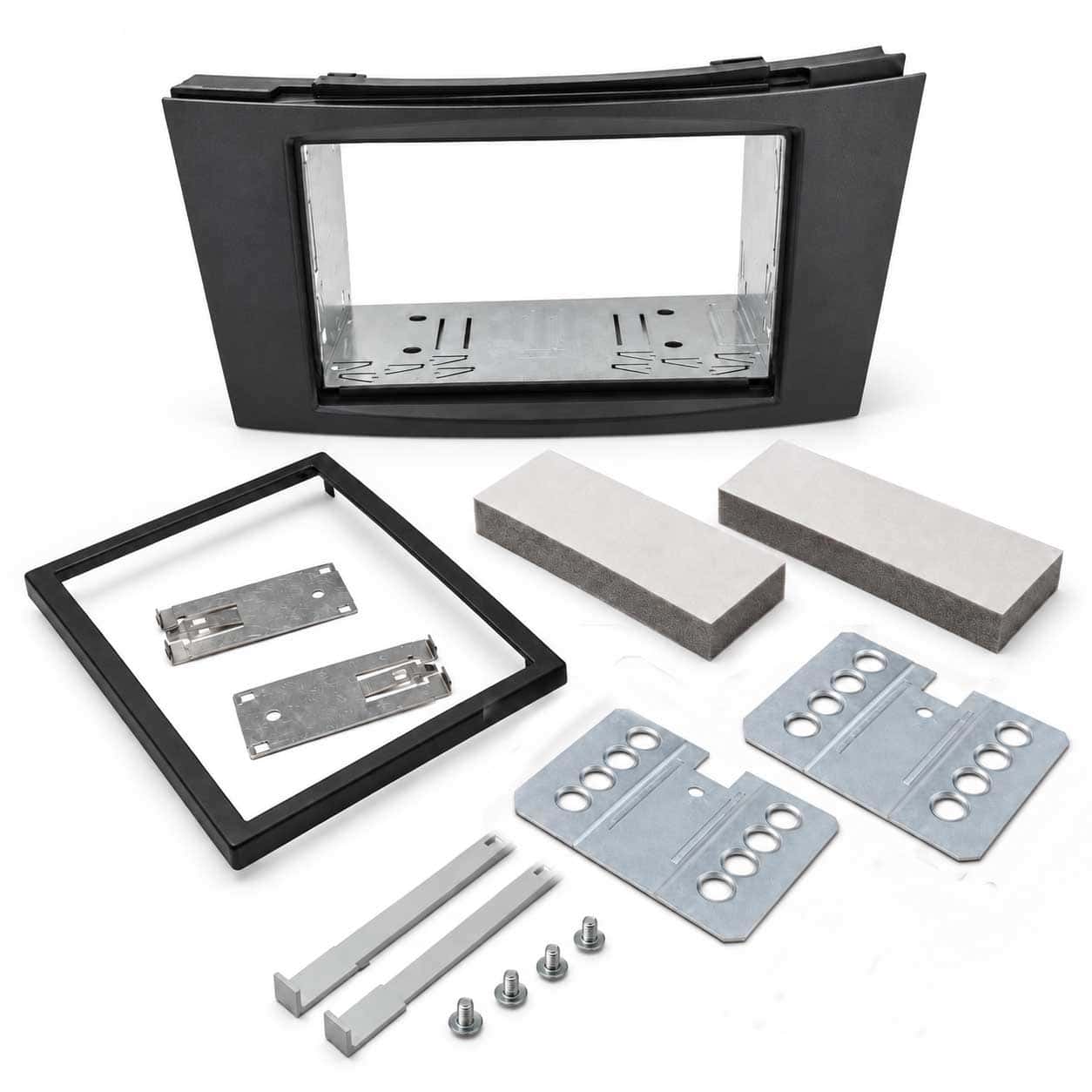

Lieferumfang

1 × Radioblende Schwarz, 2-DIN
1 × passender Blechrahmen für geeignete 7-Zoll-Radios in dieser Blende
1 × Zierrahmen
2 × Schaumstoffunterlagen für den Blechkasten
2 × Blechwinkel
4 × Schrauben
2 × Raster zur Einstellung der Radio-Einbautiefe
2 × Standard-Entriegelungsbügel
