Mercedes W203 CL203 W209 W463 Radioblende 2-DIN Schwarz

Welchen Einbaurahmen brauche ich für ein neues Radio im Mercedes?

Wenn Sie das Werksradio Ihrer Mercedes C-Klasse W203/S203 Facelift, Ihres CLC CL203, CLK W209 Facelift oder Ihrer G-Klasse W461/W463 durch ein Fremdherstellergerät ersetzen möchten, muss auch die mechanische Aufnahme passen. Diese schwarze Doppel-DIN-Radioblende wird zusammen mit einem darauf abgestimmten Blechkasten geliefert. Damit lässt sich ein geeignetes 7-Zoll-Radio in den passenden Einbauplatz integrieren.

Einbauset für einen ordentlichen Abschluss im Cockpit

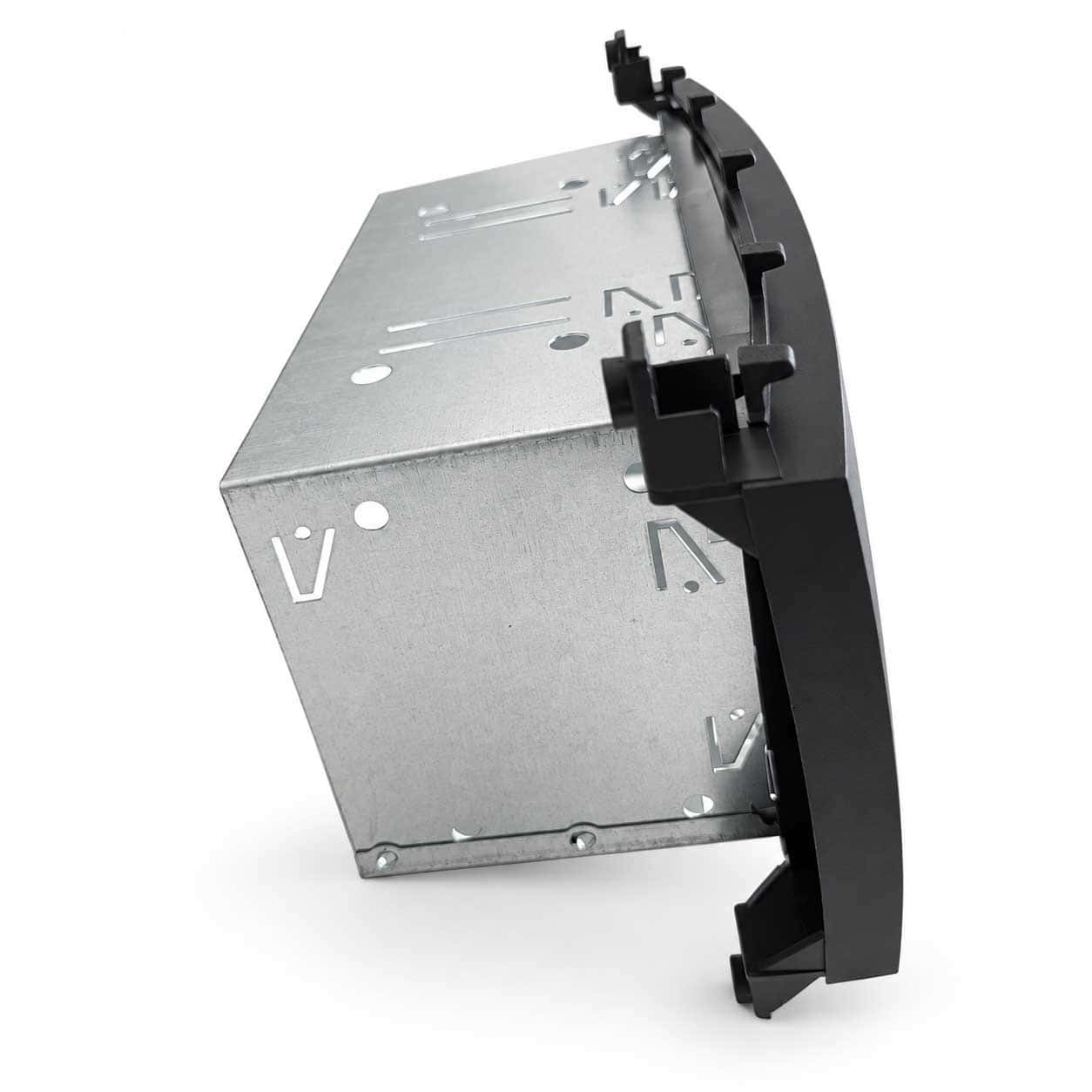

Die Blende fasst das neue Radio ein und gleicht den Übergang zum vorhandenen Armaturenbrett aus. Der zugehörige Blechrahmen übernimmt die Aufnahme des Geräts.

Mit den beiliegenden Rastern lässt sich die Einbautiefe einstellen. Schaumstoffunterlagen, zwei Blechwinkel und vier Schrauben ergänzen das Befestigungszubehör für den Umbau.

Vor der Bestellung: Bilder und Maße prüfen

Innerhalb der genannten Mercedes-Baureihen kommen verschiedene originale Radios zum Einsatz. Bitte prüfen Sie deshalb anhand der Galeriebilder, ob Form und Abmessungen der Blende zu Ihrem Fahrzeug passen.

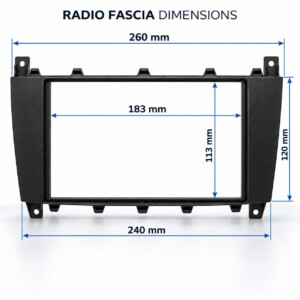

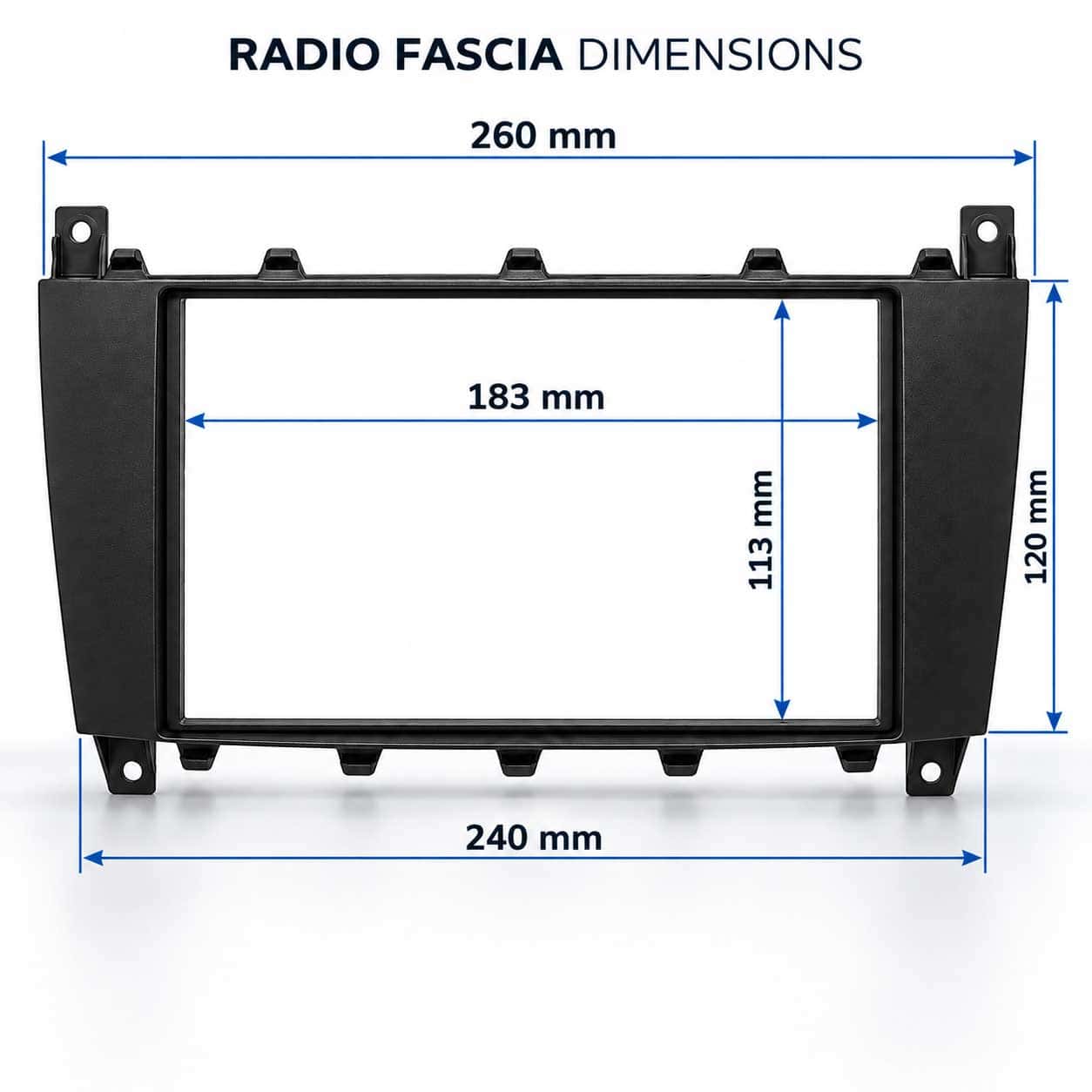

Die innere Blendenöffnung misst 183 × 113 mm (Breite × Höhe). Beachten Sie neben diesem Ausschnitt auch die Abmessungen des gewünschten Geräts und dessen Aufnahme im beiliegenden Blechkasten. Vorgesehen ist das Set für passende 7-Zoll-Geräte im Doppel-DIN-Format; 9-Zoll-Radios sind dafür nicht geeignet.

Fahrzeugzuordnung

Mercedes C-Klasse, W203 Facelift – Baujahr 2004–2007
Mercedes C-Klasse, S203 Facelift – Baujahr 2004–2007
Mercedes CLC Sportcoupé, CL203 – Baujahr 2008–2011
Mercedes CLK-Klasse, W209 Facelift – Baujahr 2005–2009
Mercedes G-Klasse, W461/W463 – Baujahr 2006–2012

Voraussetzung ist die zur Blende passende Ausführung des originalen Radioeinbauplatzes.

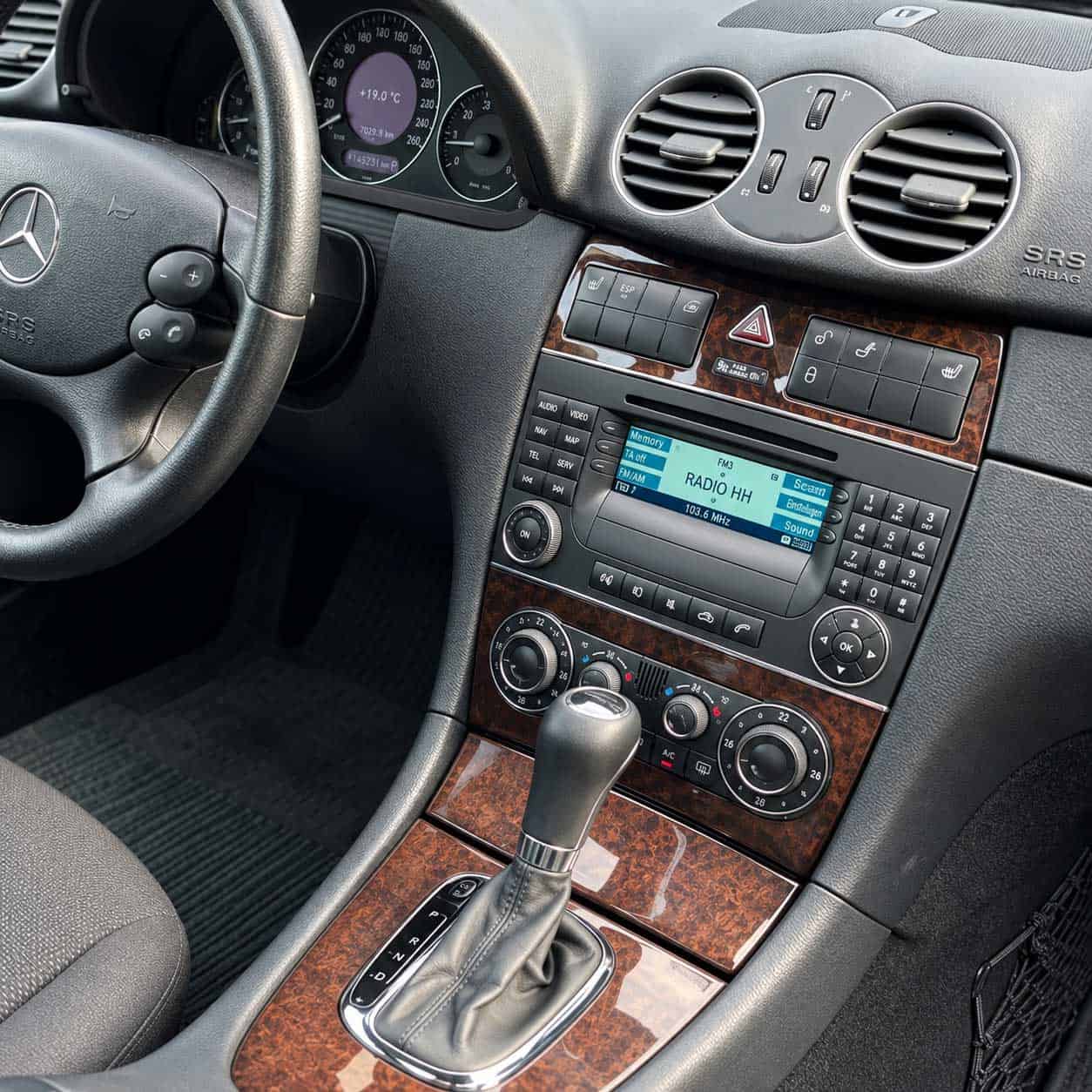

Hinweis zur Demontage des Originalradios

Das verschraubte Werksgerät wird nach dem Entfernen der umliegenden Abdeckblenden ausgebaut. Dadurch werden vier Schraubverbindungen sichtbar, die vor dem Herausnehmen des Radios gelöst werden müssen.

Die mitgelieferten Entriegelungsbügel sind Standardwerkzeuge für entsprechend ausgeführte Radios. Für den beschriebenen Ausbau des Mercedes-Werksradios werden zunächst die Verkleidungen und Schrauben gelöst. Dabei ist die fahrzeugspezifische Befestigung der Abdeckungen zu beachten.

Produktdaten im Überblick

Ausführung: schwarze Radioblende mit Blechkasten
Einbauformat: 2-DIN / Doppel-DIN
Gerätegröße: für geeignete 7-Zoll-Radios
Blendenöffnung innen: 183 mm breit, 113 mm hoch
Radio-Positionierung: Einbautiefe über Raster einstellbar

Wichtiger Einbauhinweis

• Fahrzeugmodell und Baujahr mit der Liste abgleichen und zusätzlich die vorhandene Radioausführung anhand der Produktbilder prüfen.
• Fahrzeugpassende Anschlusskabel und Antennenadapter separat einplanen; vorhandene Lenkradtasten, Aktivsysteme oder Kameras können weitere Adapter erfordern.
• Radio und elektrische Anschlusskomponenten gehören nicht zum Set. Für DAB/DAB+ wird gegebenenfalls zusätzlich eine geeignete DAB-Antenne benötigt.

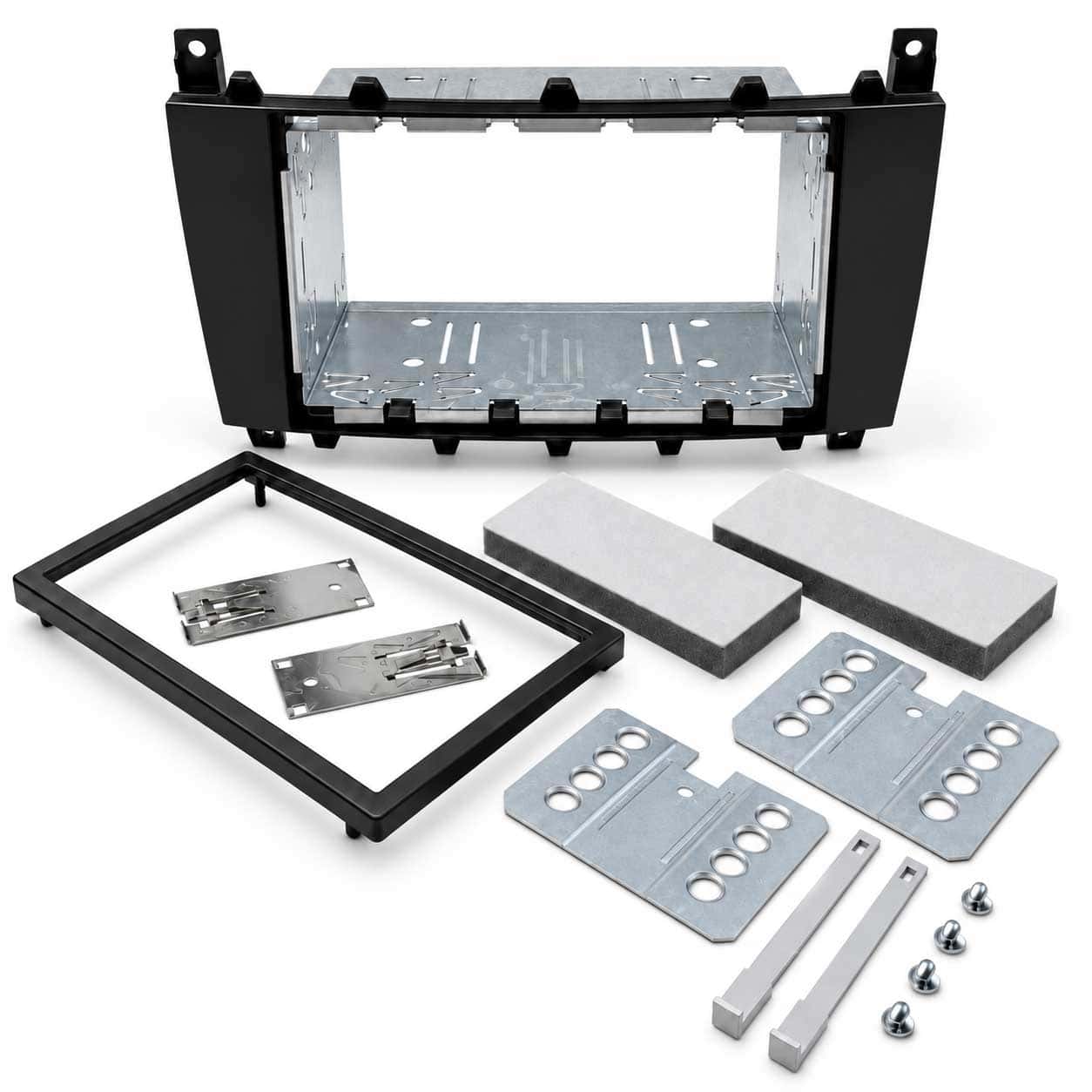

Lieferumfang

1 × schwarze Doppel-DIN-Radioblende
1 × auf die Blende abgestimmter Blechkasten für passende 7-Zoll-Radios und Zierrahmen
2 × Schaumstoffunterlagen für den Kasten
2 × Befestigungswinkel aus Blech
4 × Schrauben
2 × Raster zur Anpassung der Einbautiefe
2 × Entriegelungsbügel in Standardausführung
