VW Caddy IV Crafter II 52 Pin ISO-Adapter mit Zündplus

Neues Radio im VW Crafter II oder Caddy IV anschließen

Beim Austausch des Werksradios in Ihrem VW Crafter II SY/SZ oder Caddy IV DU müssen die Anschlüsse im Fahrzeug zum neuen Gerät passen. Dieses Set stellt die Verbindung vom geeigneten 52-Pin-Quadlockstecker auf ISO her und enthält außerdem einen Diversity-Antennenadapter mit ISO-Anschluss zum Radio.

Für den Anschluss des ACC-Eingangs am neuen Radio gehört eine Lösung zum separaten Zündplus-Abgriff am Sicherungskasten zum Lieferumfang. Zwei Sicherungen, ein Quetschverbinder und eine PDF-Anleitung ergänzen das Anschlussset.

Passende Fahrzeuge im Überblick

Das Set setzt einen passenden 52-Pin-Quadlockanschluss voraus. Für die Verwendung des enthaltenen Diversity-Antennenadapters werden außerdem eine kompatible +12-Volt-Antennenanlage und die passenden fahrzeugseitigen Antennenstecker benötigt.

Vergleichen Sie vor dem Kauf die vorhandenen Anschlüsse mit den Detailbildern in der Galerie. Prüfen Sie außerdem, ob das gewünschte Radio im jeweiligen Einbauplatz montiert werden kann.

Fahrzeugverkabelung mit ISO verbinden

Der Radioadapter führt den vorgesehenen 52-Pin-Fahrzeuganschluss auf ISO-Enden. Darüber lässt sich der geeignete Anschlusskabelsatz des neuen Radios mit der passenden Fahrzeugverkabelung verbinden.

Die Ausführung ist auf den genannten 52-Pin-Anschluss abgestimmt. Ein 40-Pin-Quadlockstecker benötigt eine andere Adaptervariante.

Antennenanschluss mit Diversity-Funktion

Der beiliegende Diversity-Antennenadapter verbindet das unterstützte VW-Antennensystem mit einem Radio, das einen ISO-Antenneneingang besitzt. Er ist ausschließlich für die vorgesehenen +12-Volt-Antennenanlagen geeignet.

Die erforderliche Versorgung ist entsprechend der Anschlussbelegung des Antennenadapters herzustellen. Bei einem DIN-Antenneneingang am neuen Gerät wird eine zusätzliche passende Anpassung benötigt.

Für DAB+-Empfang ist eine geeignete DAB-Antenne oder eine andere kompatible Empfangslösung separat erforderlich.

Zündplus trotz CAN-Bus separat anschließen

Bei den vorgesehenen Fahrzeugausführungen wird die Zündungsinformation über CAN-Bus übertragen. Ein gewöhnliches geschaltetes Zündplus für den ACC-Eingang eines Nachrüstradios steht daher am Radioanschluss nicht bereit.

Mit dem enthaltenen Sicherungsabgriff lässt sich eine geeignete geschaltete 12-Volt-Quelle am Sicherungskasten anschließen. Wann das Radio ein- und ausschaltet, hängt vom gewählten Stromkreis ab.

Der Radioadapter wandelt keine CAN-Bus-Signale in Zündungsplus um. Die zusätzliche Versorgung erfolgt über den separaten Abgriff. Die PDF-Anleitung erläutert den vorgesehenen Anschluss; Sicherungsplatz und Absicherung sind passend zum Fahrzeug und Radio zu prüfen.

Einbau und originale Fahrzeugfunktionen berücksichtigen

Eine zum Fahrzeug und Geräteformat passende Radioblende kann zusätzlich erforderlich sein. Für die Weiterverwendung der Lenkradbedienung benötigen Sie ein geeignetes CAN-Bus-/Lenkradinterface.

Ein Interface mit passendem Zündplus-Ausgang kann den separaten Sicherungsabgriff ersetzen. Für ein werkseitiges Soundsystem, eine Originalkamera oder weitere Funktionen können ebenfalls zusätzliche Anschlusslösungen notwendig sein. Diese sind separat erhältlich.

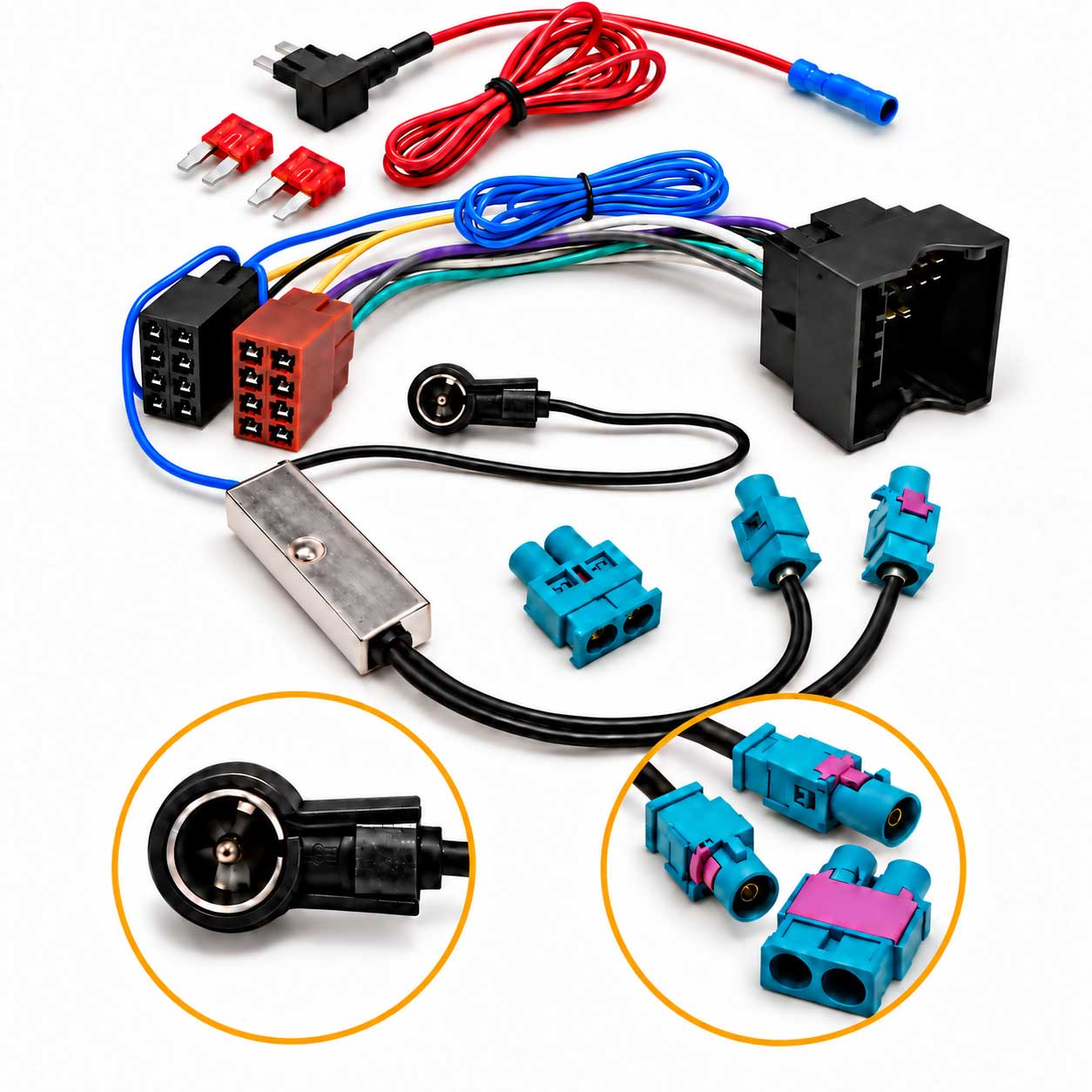

Lieferumfang

1 × 52-Pin-Radioadapter in Quadlock-Form auf ISO
1 × ISO-Antennenadapter mit Diversity-Funktion für passende +12-Volt-Antennenanlagen
1 × Sicherungsabgriff mit 2 Sicherungen für den Sicherungskasten
1 × Quetschverbinder
1 × PDF-Anleitung für den Zündplus-Anschluss
