Hyundai H1 H350 i10 Radioadapter 24/18 Pin ISO USB AUX

Neues Radio im Hyundai – originale USB- und AUX-Anschlüsse weiterverwenden

Sie möchten das originale Radio Ihres Hyundai H1, H350 oder i10 durch ein Gerät eines Fremdherstellers ersetzen? Dieser Adapter verbindet die 24-poligen und 18-poligen Fahrzeugstecker mit den ISO-Anschlüssen des neuen Radios.

Zusätzlich führt der Kabelsatz den originalen USB-Anschluss auf USB-A und den AUX-Anschluss auf zwei Cinchstecker für rechts und links. Damit können passende USB- und AUX-Buchsen im Fahrzeug weiterverwendet werden, sofern das neue Radio die entsprechenden Eingänge unterstützt.

Für welche Fahrzeuge passt der Adapter?

Für Fahrzeuge mit Basic-Werksradio Radio/CD/Bluetooth/MP3, passendem 24-/18-Pin-Anschluss, ohne OEM-Navigation und ohne OEM-Soundsystem.

Bitte vergleichen Sie die beiden Fahrzeugstecker und deren Belegung mit der Infografik in unserer Galerie. Die Bluetooth-Funktion des bisherigen Werksradios wird durch diesen Kabelsatz nicht übertragen; dafür wird die Bluetooth-Funktion des neuen Radios genutzt.

Welche Anschlüsse und Signale werden weitergeführt?

Die tatsächliche Verfügbarkeit der Signale hängt von der Fahrzeugausstattung und Anschlussbelegung ab.

Zündungsplus bei Fahrzeugen mit CAN-Bus

Bei Fahrzeugen ab Baujahr 2016 kann die Radiosteuerung über CAN-Bus erfolgen. Fehlt dadurch ein analoges Zündungsplus am Fahrzeugstecker, erzeugt dieser Kabeladapter kein eigenes Zündsignal.

In diesem Fall wird ein geeigneter, abgesicherter geschalteter 12-Volt-Anschluss vom Sicherungskasten zum Radio oder ein zusätzliches passendes CAN-Bus-Interface benötigt. Eine zusätzliche Zündplus-Lösung ist nicht im Lieferumfang enthalten.

Wann funktionieren USB und AUX?

USB: Der USB-A-Stecker des Adapters wird mit einem geeigneten USB-Eingang des neuen Radios verbunden. Welche USB-Sticks, Dateisysteme und Musikformate unterstützt werden, bestimmt das neue Radio. FAT16 oder FAT32 werden häufig unterstützt; maßgeblich ist dessen Bedienungsanleitung. Der Adapter erweitert die USB-Funktionen des Radios nicht.

AUX: Die roten und weißen Cinchstecker werden mit dem AUX-Eingang des neuen Radios verbunden. Ein externer Player kann anschließend über ein 3,5-mm-Klinkenkabel an der originalen AUX-Buchse angeschlossen werden. Wählen Sie am Radio den AUX-Eingang und starten Sie die Wiedergabe am Player.

Besitzt das neue Radio einen 3,5-mm-AUX-Eingang statt Cinch-Eingängen, wird zusätzlich ein entsprechender Adapter benötigt.

Wichtiger Hinweis zu den originalen USB-/AUX-Buchsen

Hyundai verwendet unterschiedliche Anschlussausführungen und Belegungen. Deshalb kann die Funktion der originalen USB- und AUX-Buchsen nicht für jede Fahrzeugausführung garantiert werden. Bitte beachten Sie die Anschlussbilder und die 24-/18-Pin-Infografik vor der Bestellung.

Bleibt eine Buchse ohne Funktion, kommen neben einer abweichenden Belegung auch beschädigte Buchsen, korrodierte Kontakte, defekte Lötstellen oder Kabelbrüche am originalen Anschlussmodul als Ursache infrage.

Sollte die Anschlussausführung nicht passen, nehmen wir den Adapter zurück. Bei dieser angebotenen Rücknahme wegen einer abweichenden Fahrzeugausführung tragen Sie die Rücksendekosten selbst. Gesetzliche Rechte bei einem Produktmangel bleiben unberührt.

Lieferumfang

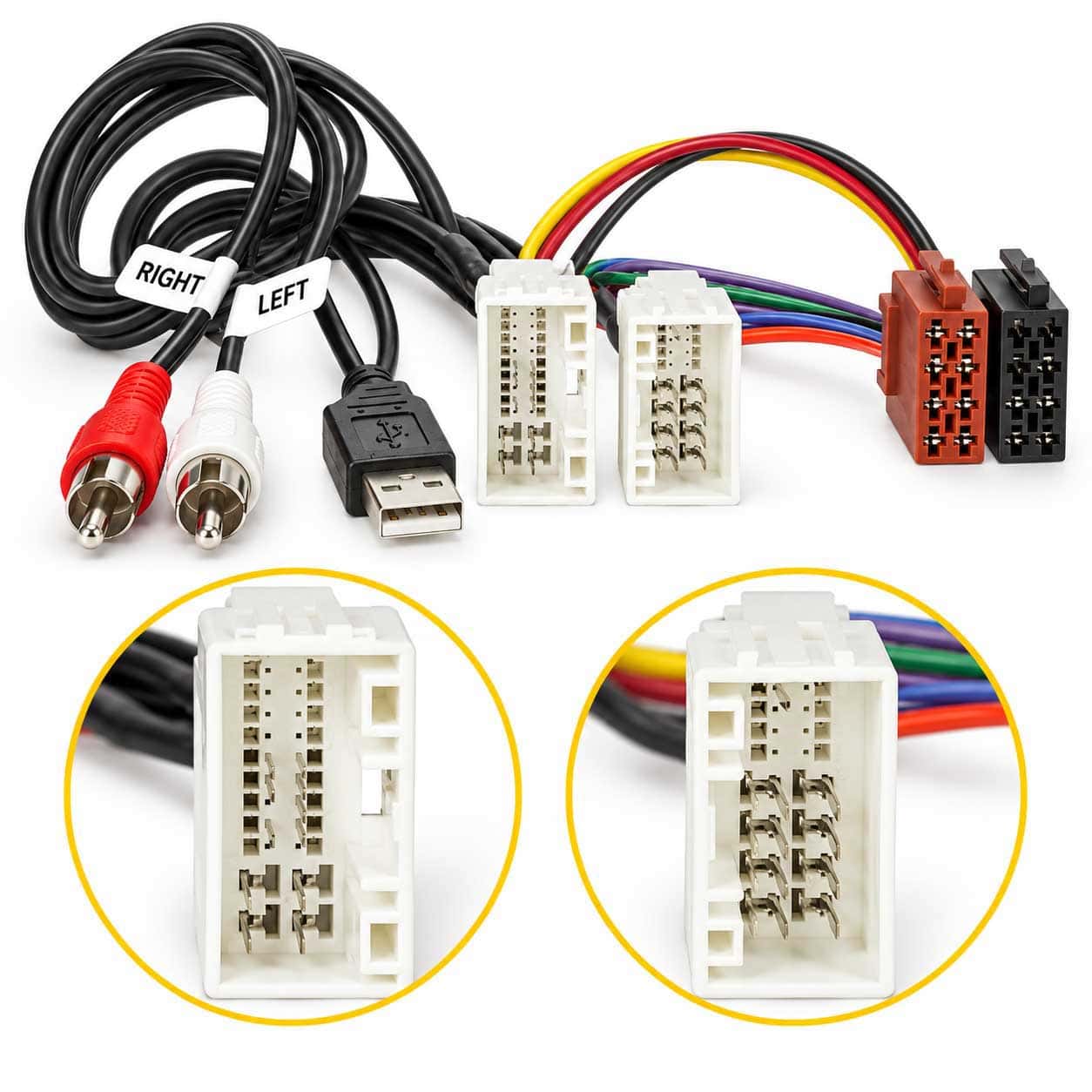

1 × Autoradio-Adapterkabel mit fahrzeugspezifischen 24-/18-Pin-Steckern auf ISO, USB-A und AUX-Cinch rot/weiß
