VW Beetle Caddy IV 52 Pin DIN-Diversity-Set mit Zündplus

Werksradio im VW Beetle oder Caddy IV ersetzen – was brauche ich?

Sie möchten das originale Radio oder Navigationssystem Ihres VW Beetle Typ 16 oder Caddy IV DU durch ein Gerät eines Fremdherstellers ersetzen? Dafür benötigen Sie passende Verbindungen für Strom, Lautsprecher und Fahrzeugantenne sowie gegebenenfalls eine Radioblende.

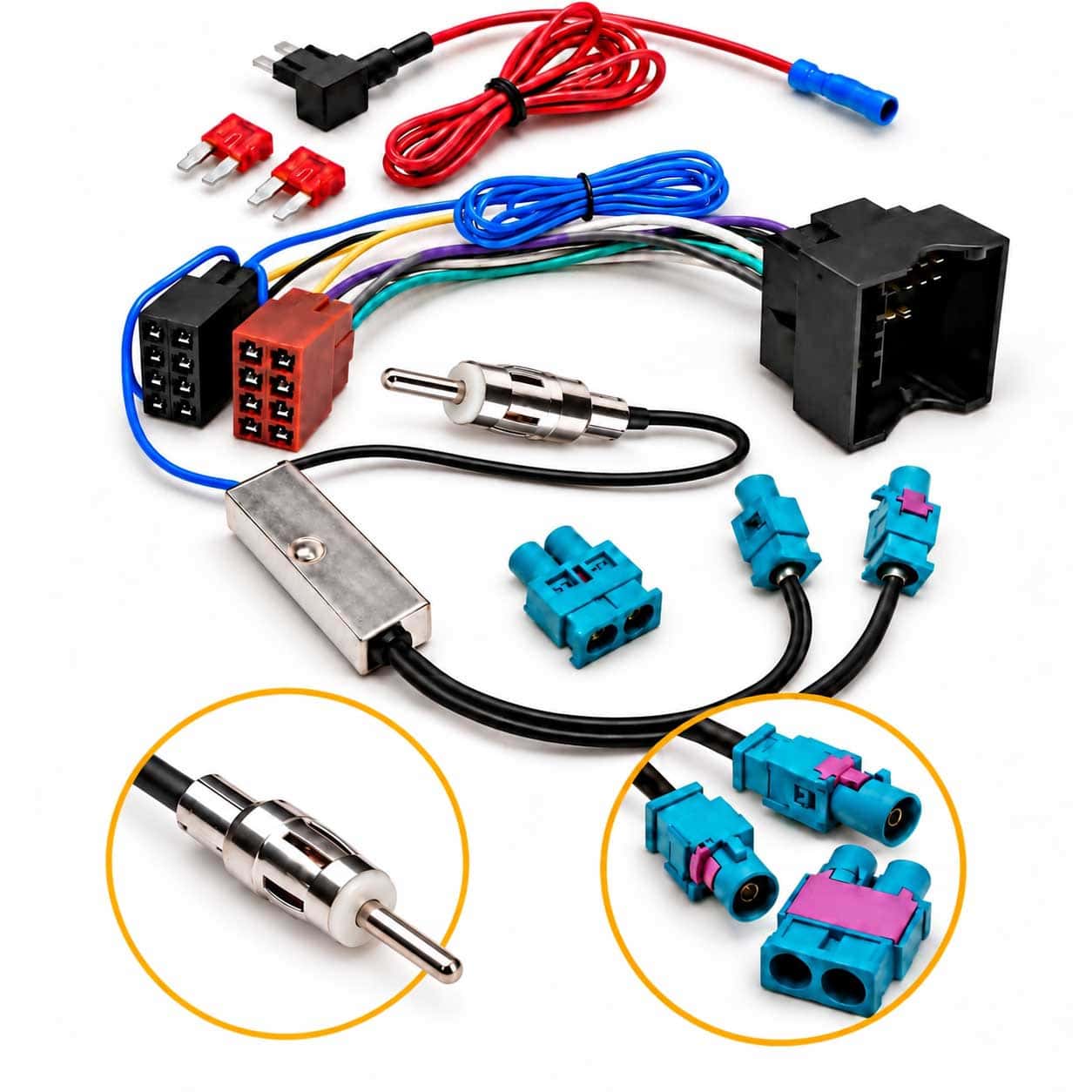

Dieses Anschlussset kombiniert einen 52-Pin-Quadlock-Radioadapter auf ISO mit einem Antennenadapter mit Diversity-Funktion und DIN-Anschluss zum neuen Radio. Eine Zündplus-Alternative mit Stromabgriff, zwei Sicherungen, Quetschverbinder und PDF-Anleitung ist ebenfalls enthalten.

Für welche Fahrzeuge passt das Set?

Geeignet für Fahrzeuge mit passendem 52-Pin-Quadlockstecker, entsprechendem VW-Antennenanschluss und +12-Volt-Antennenanlage mit Diversity-Funktion.

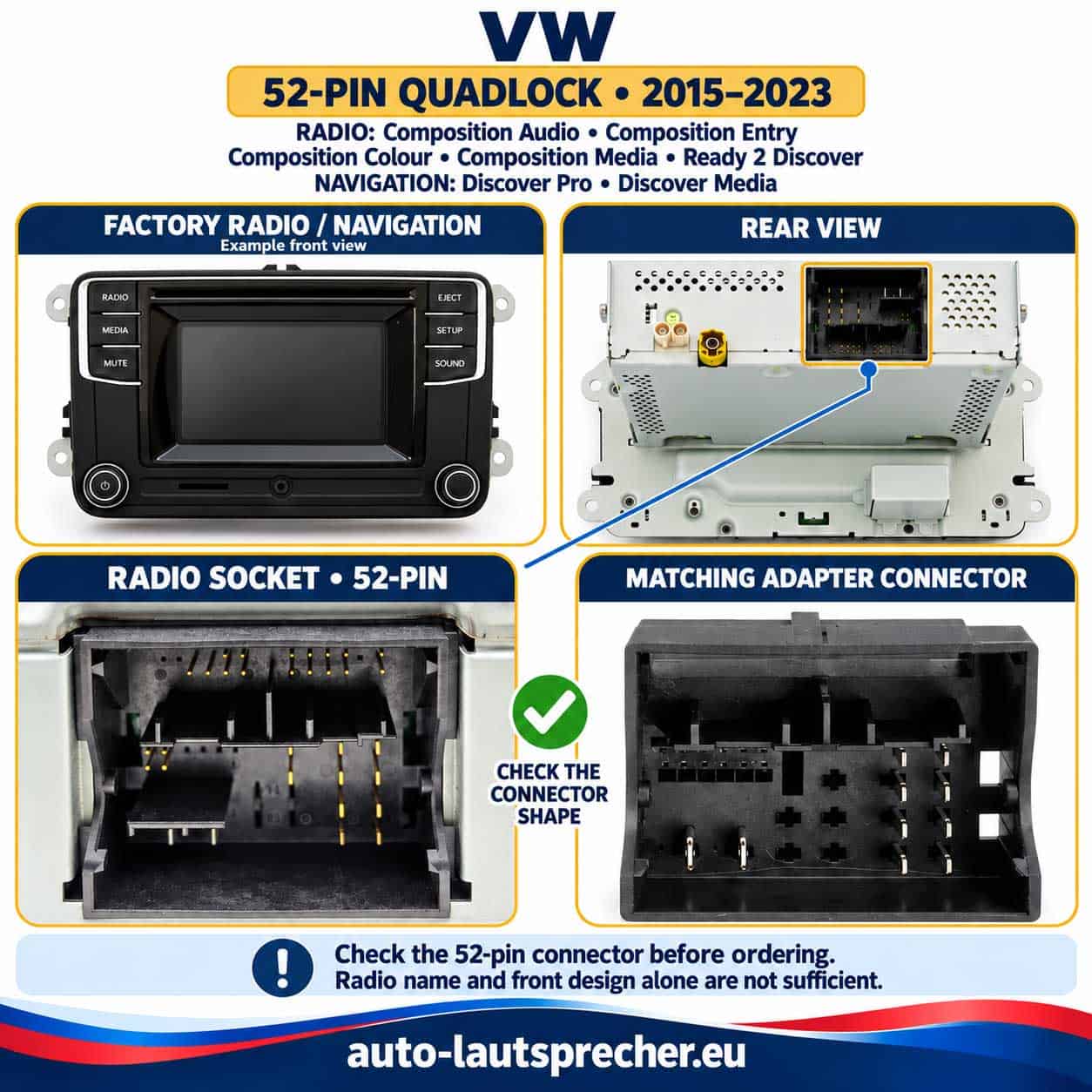

Bitte vergleichen Sie die vorhandenen Anschlüsse mit den Detailbildern und Infografiken in unserer Galerie. Das neue Radio muss für den beiliegenden Antennenadapter einen DIN-Antenneneingang besitzen.

VW-Radios und Navigation von 2012 bis 2023 erkennen

Zur Orientierung beim Vergleich der Werksausstattung sind folgende VW-Gerätebezeichnungen aus dem Zeitraum 2012–2023 relevant:

Die Übersicht umfasst verschiedene VW-Systemgenerationen und bedeutet nicht, dass jedes genannte Gerät in beiden Fahrzeugmodellen verbaut wurde. Dieses Set ist ausschließlich für die passende Ausführung mit 52-Pin-Quadlockanschluss vorgesehen.

Prüfen Sie den Stecker an der eigentlichen Radio- beziehungsweise Navigationseinheit. Diese kann je nach Ausstattung getrennt vom Bildschirm eingebaut sein. Die Gerätebezeichnung allein bestätigt die Kompatibilität nicht.

52-Pin-Quadlock auf ISO für Strom und Lautsprecher

Der Radioadapter verbindet den passenden 52-poligen Fahrzeugstecker mit den ISO-Anschlüssen eines geeigneten Nachrüstradios. Damit werden die Anschlüsse für Stromversorgung und Lautsprecher angepasst.

Ein 40-Pin-Quadlockanschluss ist mit dieser Ausführung nicht kompatibel. Vergleichen Sie deshalb die Steckerform und Kontaktanordnung mit der Infografik in der Galerie.

Diversity-Antennenadapter mit DIN-Anschluss

Der mitgelieferte Antennenadapter bindet die passende Fahrzeugantennenanlage mit Diversity-Funktion an das neue Radio an. Radioseitig besitzt diese Variante einen DIN-Anschluss.

Der Adapter ist ausschließlich für passende +12-Volt-Antennenanlagen vorgesehen. Eine erforderliche Versorgung muss entsprechend der Anschlussbelegung angeschlossen werden.

Hat Ihr neues Radio einen ISO-Antenneneingang, benötigen Sie die entsprechende ISO-Ausführung oder einen zusätzlichen passenden Übergangsadapter. Für DAB+ ist eine gesonderte geeignete Antennenlösung erforderlich.

Warum benötigt das neue Radio ein zusätzliches Zündplus?

Das originale VW-Radio erhält die Zündungsinformation über CAN-Bus. Am entsprechenden Fahrzeuganschluss steht daher kein herkömmliches geschaltetes 12-Volt-Zündplus für das Fremdradio zur Verfügung.

Der mitgelieferte Kabeladapter wertet die CAN-Bus-Daten nicht aus. Damit das neue Radio abhängig von der Zündung ein- und ausgeschaltet werden kann, benötigt seine Zündungsleitung eine zusätzliche geschaltete Versorgung.

Zündplus-Alternative mit Sicherungen und PDF enthalten

Mit dem beiliegenden Stromabgriff wird ein geeigneter geschalteter und abgesicherter 12-Volt-Stromkreis am Sicherungskasten für die Zündungsleitung des Radios genutzt. Zwei Sicherungen, ein Quetschverbinder und eine PDF-Anleitung gehören zum Set.

Der Stromabgriff erzeugt selbst kein Zündplus. Das Ein- und Ausschaltverhalten richtet sich nach dem gewählten Stromkreis.

Alternativ kann ein passendes CAN-Bus-Lenkradinterface mit Zündplus-Ausgang oder ein geeigneter CAN-Bus-Zündplus-Simulator verwendet werden. Diese Komponenten sind separat erhältlich.

Was wird für den vollständigen Einbau zusätzlich benötigt?

Je nach neuem Radio benötigen Sie eine passende Radioblende. Diese ist nicht im Lieferumfang enthalten.

Die Lenkradbedienung, eine originale Kamera und weitere Werksradiofunktionen werden durch das Anschlusskabel allein nicht erhalten. Bei einem werkseitigen Soundsystem mit separater Endstufe oder weiterer integrierter Fahrzeugausstattung können zusätzliche Interfaces erforderlich sein.

Lieferumfang

1 × 52-Pin-Quadlock-Radioadapter auf ISO
1 × Antennenadapter mit Diversity-Funktion und DIN-Anschluss für passende +12-Volt-Antennenanlagen
1 × Stromabgriff für den Sicherungskasten mit 2 Sicherungen
1 × Quetschverbinder
1 × Anleitung zur Zündplus-Alternative als PDF
