Mercedes A M Vaneo 2-DIN Radio-Einbauset mit ISO-Adapter

Mercedes A-Klasse, M-Klasse oder Vaneo: Was brauche ich für ein neues Doppel-DIN-Radio?

Sie möchten das originale Radio oder Navigationssystem Ihrer Mercedes A-Klasse W168, M-Klasse W163 oder Ihres Vaneo W414 durch ein neues 7-Zoll-Doppel-DIN-Gerät ersetzen? Dieses Einbauset enthält einen Blechrahmen mit schwarzem Zierrahmen, Befestigungszubehör sowie Radio- und Antennenadapter.

Voraussetzung sind ein passender rechteckiger Radioeinbauplatz und fahrzeugseitige ISO-Anschlüsse. Für trapezförmige Werksgeräte oder Fahrzeuge mit Quadlock-Anschluss ist dieses Set nicht geeignet.

Rechteckig oder trapezförmig: Welche Radioausführung passt?

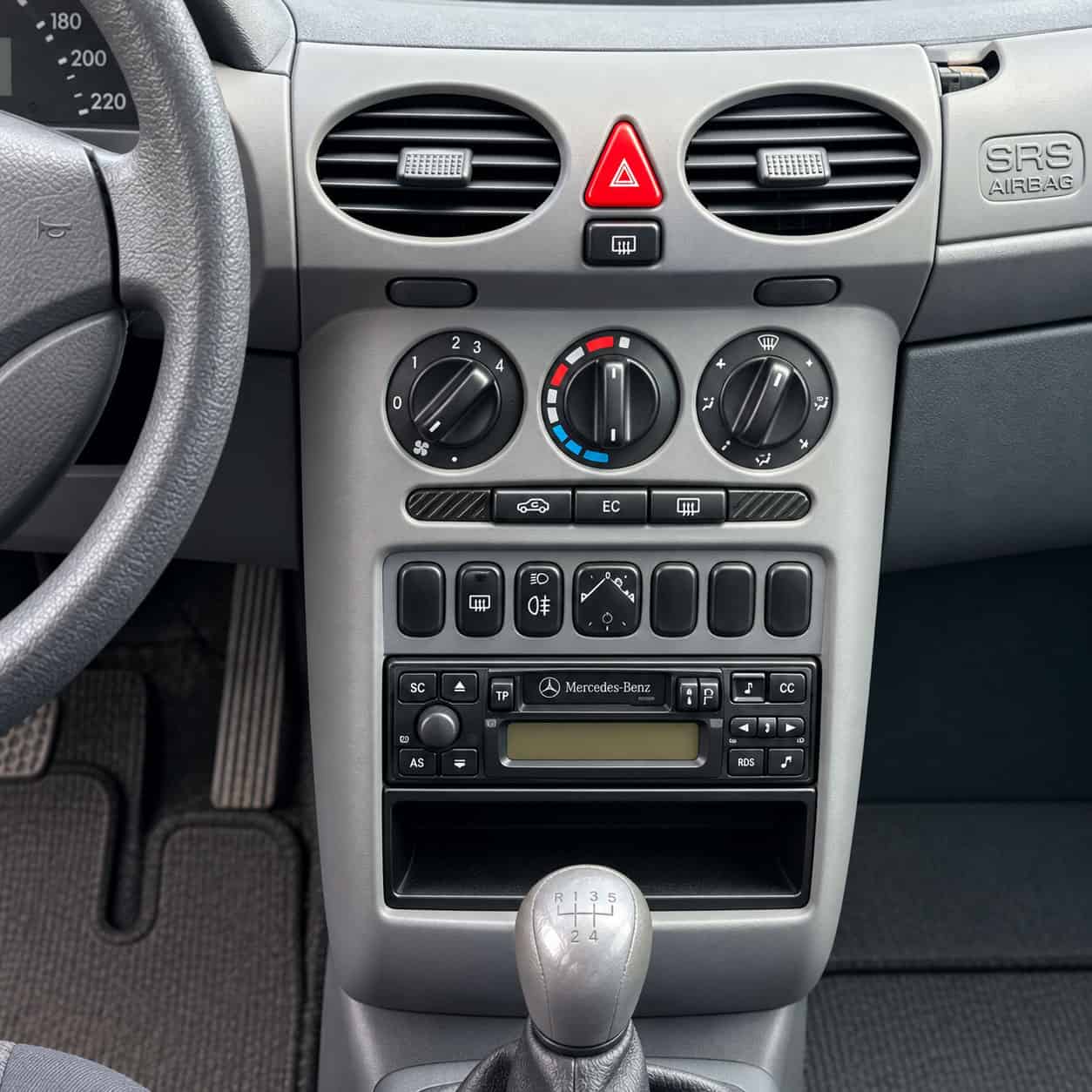

Vergleichen Sie vor dem Kauf die Form Ihres Werksradios mit den Bildern in der Galerie. Geeignet ist die vorgesehene rechteckige Ausführung, deren obere und untere Kante gleich breit sind.

Nicht geeignet sind trapezförmige Originalgeräte: Diese sind an der Oberkante breiter als an der Unterkante. Bei der passenden A-Klasse-Ausführung können die Drehknöpfe der Heizungs- beziehungsweise Klimabedienung oberhalb des Radios zusätzlich als Orientierung dienen. Entscheidend bleiben jedoch Radioöffnung und Anschlussausführung.

Einbaurahmen für passende 7-Zoll-Doppel-DIN-Geräte

Der Blechrahmen dient zur Aufnahme eines geeigneten 2-DIN-Radios. Der schwarze Zierrahmen bildet den optischen Abschluss rund um die Gerätefront. Winkel, Raster und Schrauben ermöglichen die Befestigung und Positionierung des neuen Geräts.

Das Set ist ausschließlich für passende 7-Zoll-Doppel-DIN-Radios vorgesehen. 9-Zoll-Geräte passen nicht in diesen Rahmen. Bitte gleichen Sie die Geräteabmessungen mit den Maßangaben beziehungsweise Bildern in der Galerie ab.

Ist bisher ein 1-DIN-Radio mit Ablagefach eingebaut, muss das Fach für den größeren Einbauplatz entfernt werden. Eine rechteckige Radiofront allein garantiert noch nicht, dass der vollständige Doppel-DIN-Einbauraum frei ist.

Radioadapter für ISO – nicht für Quadlock

Der mitgelieferte Radioadapter verbindet die passenden ISO-Anschlüsse des Fahrzeugs mit dem Anschlusskabelsatz eines geeigneten Nachrüstradios. Die Belegung ist vor dem Einbau mit dem Schaltbild des neuen Geräts abzugleichen.

Dieses Set enthält keinen Quadlock-Adapter und ist nicht für Fahrzeuge mit Quadlock-Anschluss vorgesehen. Bei einem vorhandenen Werksverstärker oder einer Lenkradfernbedienung können zusätzliche Anschlusskomponenten erforderlich sein.

Antennenadapter mit Phantomspeisung inklusive

Der Antennenadapter mit Phantomspeisung ermöglicht die Versorgung eines entsprechend ausgeführten Antennenverstärkers über die Antennenleitung. Seine Versorgungsleitung muss am dafür geeigneten Antennen- beziehungsweise Remote-Ausgang des neuen Radios angeschlossen werden.

Zusätzlich liegt ein ISO-auf-DIN-Antennenadapter bei. Damit lässt sich die Verbindung an den jeweiligen Antenneneingang des Nachrüstgeräts anpassen.

Passende Fahrzeuge

Mercedes A-Klasse W168 – 1997–2003

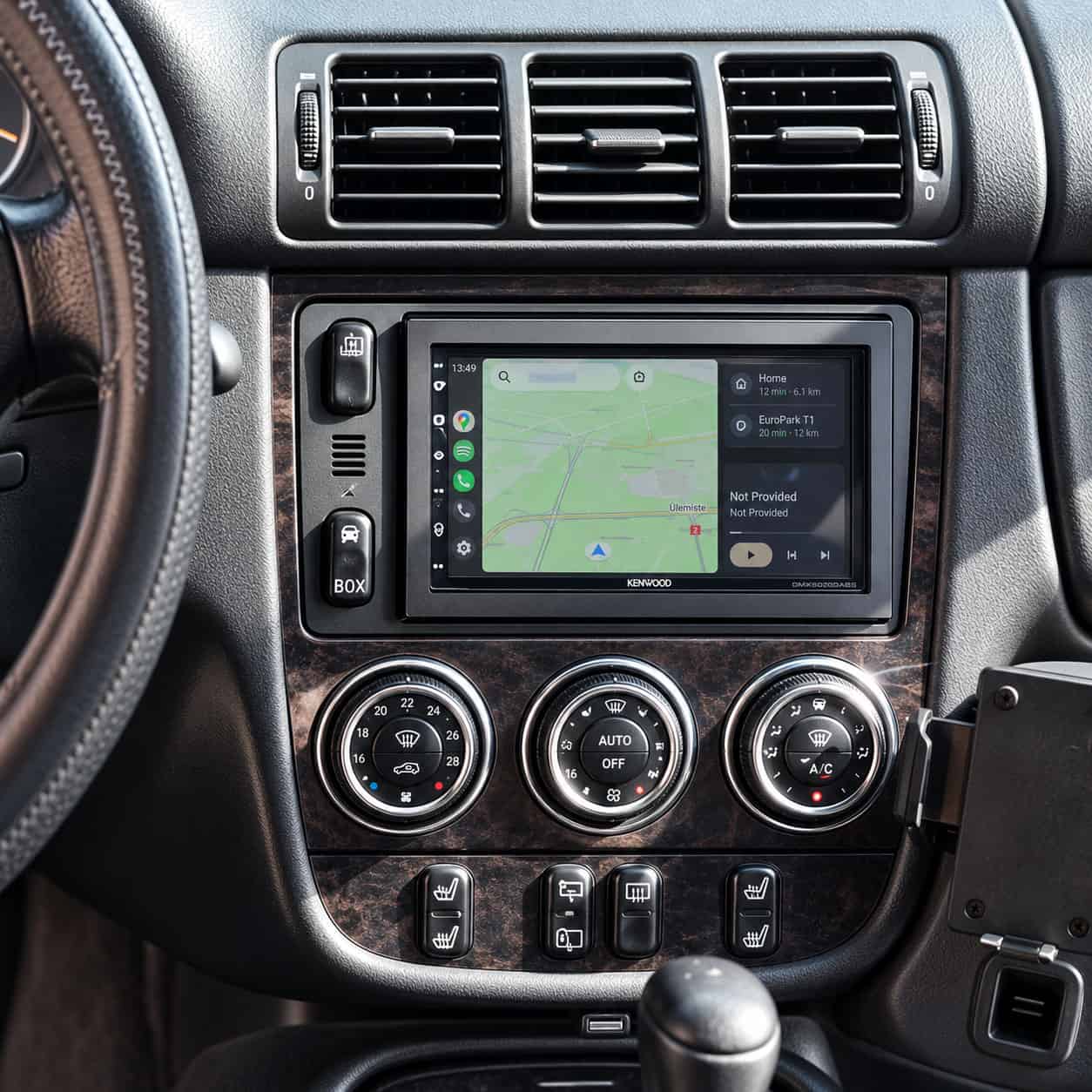

Mercedes M-Klasse W163 – 1998–2005

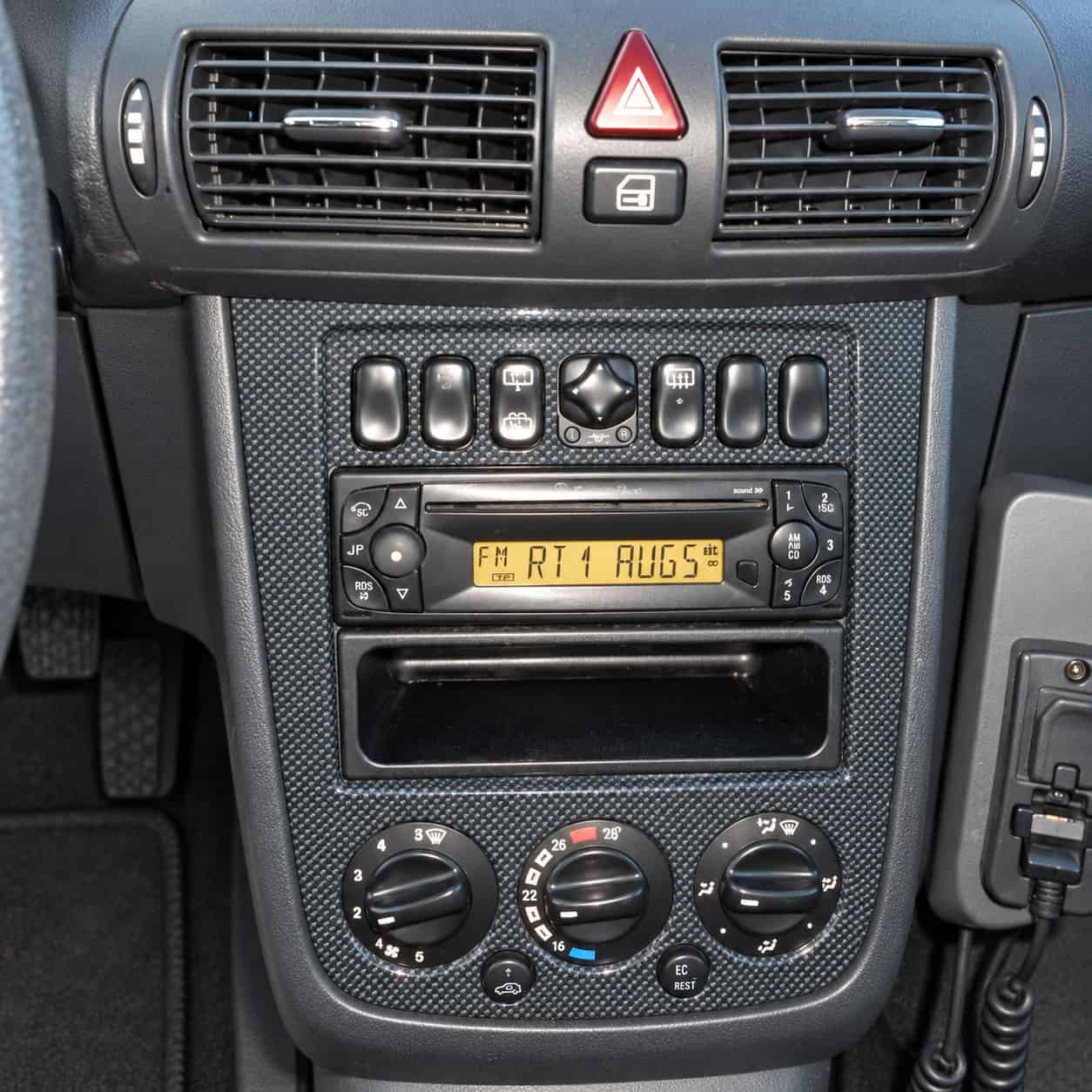

Mercedes Vaneo W414 – 2001–2005

Nur für die passende rechteckige Radioausführung mit ISO-Anschlüssen. Bei A-Klasse und M-Klasse sind Fahrzeuge mit trapezförmigem OEM-Gerät ausdrücklich ausgeschlossen. Bitte die Galeriebilder beachten.

Werksradio prüfen und ausbauen

Bezeichnungen wie Audio 10, Audio 5, Mercedes Special oder MB Sound 30 können bei der Identifikation des vorhandenen Radios helfen. Die Gerätebezeichnung allein bestätigt jedoch nicht die Passform – prüfen Sie immer die Frontform und die rückseitigen Anschlüsse.

Für entsprechend ausgestattete Werksradios liegen zwei Entriegelungsbügel bei. Nach dem Lösen der Verriegelung wird das Radio vorsichtig herausgezogen und von den Steckverbindungen getrennt. Ein vorhandenes Ablagefach im benötigten Doppel-DIN-Bereich muss anschließend entfernt werden.

Technische Daten

Einbauformat: Doppel-DIN / 2-DIN
Geeignete Geräte: passende 7-Zoll-Radios
Ausführung: Blechrahmen mit schwarzem Zierrahmen
Fahrzeuganschluss: ISO, nicht Quadlock
Antennenanbindung: Adapter mit Phantomspeisung und ISO-DIN-Adapter

Wichtiger Einbauhinweis

• Rechteckige Radioöffnung, nutzbaren Doppel-DIN-Einbauraum und ISO-Anschlüsse vor dem Kauf prüfen; nicht für trapezförmige Geräte oder Quadlock geeignet.
• Radioabmessungen, Befestigung und Anschlussbelegung mit den Produktbildern und den Vorgaben des Radioherstellers vergleichen.
• Phantomspeisung korrekt versorgen; für Werks-Soundsystem, Lenkradtasten oder DAB können weitere Adapter beziehungsweise eine DAB-Antenne erforderlich sein.

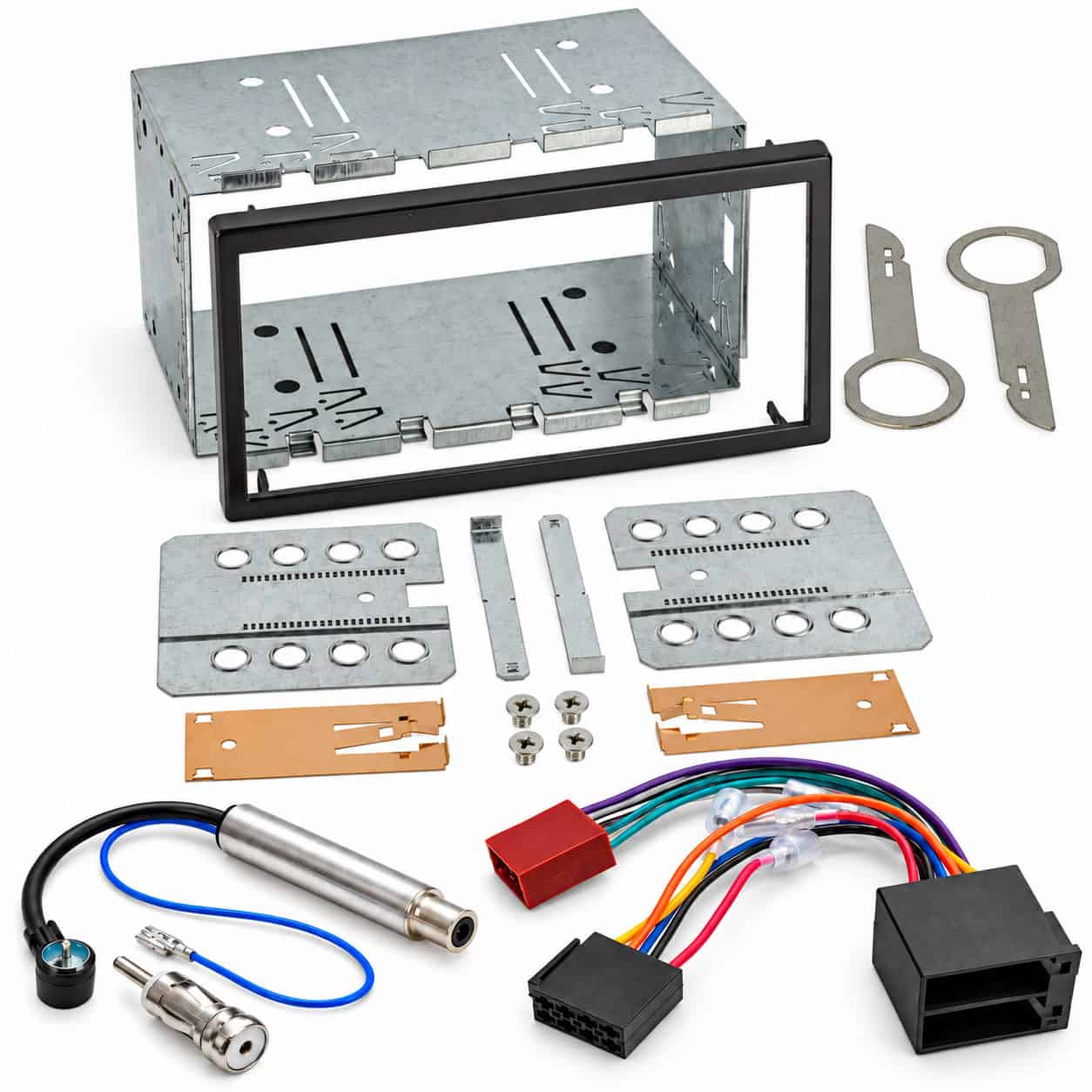

Lieferumfang

1 × 2-DIN-Blechrahmen mit schwarzem Zierrahmen, Winkeln, Rastern und Schrauben
2 × Entriegelungsbügel
1 × Radioadapter für passende ISO-Anschlüsse
1 × Antennenadapter mit Phantomspeisung
1 × Antennenadapter ISO auf DIN
