High Low Adapter für Endstufe am Originalradio

High Low Adapter – wenn das Originalradio bleiben soll

Wer eine Endstufe oder einen DSP nachrüsten möchte, steht oft vor demselben Problem: Das originale Autoradio hat keine Cinch-Ausgänge. Statt das Werksradio auszubauen, kann ein High Low Adapter das vorhandene Lautsprechersignal in ein verwertbares Low-Level-Signal umwandeln. Genau damit lässt sich eine Endstufe oder ein Signalprozessor an ein OEM-System anbinden, ohne das Radio ersetzen zu müssen.

Saubere Signalwandlung für Verstärker und Prozessoren

Der Adapter wandelt High-Level-Signale von den Lautsprecherausgängen in Low-Level-RCA-Signale um. Dadurch kann das Signal nach dem Radio und vor der Endstufe oder dem Prozessor weiterverarbeitet werden. Das ist vor allem bei Fahrzeugen interessant, bei denen das Originalradio optisch und technisch im Fahrzeug bleiben soll.

Gerade moderne Werksradios sind oft tief in die Fahrzeugbedienung integriert. Ein High Low Adapter schafft hier die notwendige Verbindung zwischen Serienradio und Nachrüst-Komponenten, ohne dass das gesamte System umgebaut werden muss.

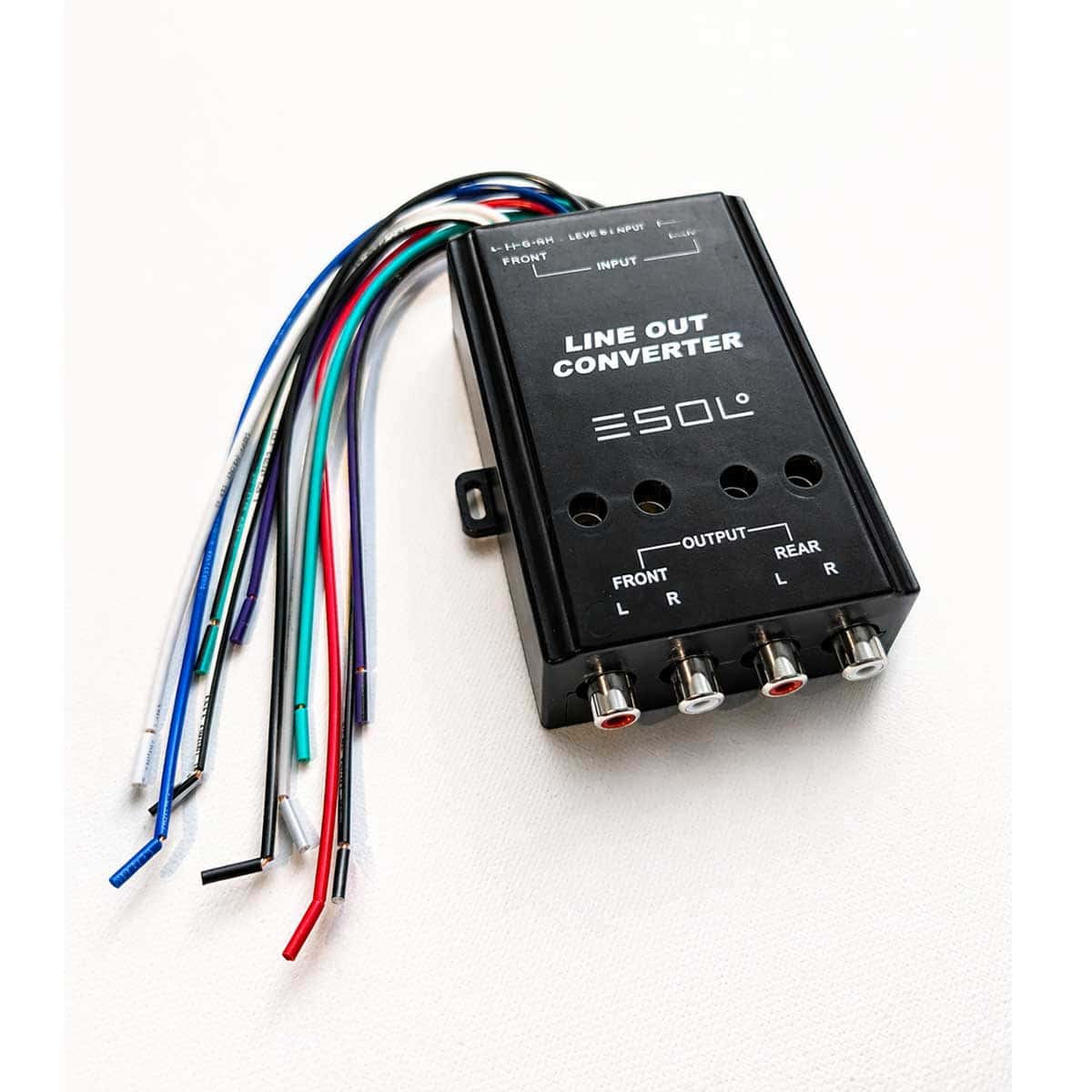

4-Kanal-Ausführung mit einstellbarem Pegel

Dieses Modell arbeitet als regelbarer 4-Kanal Line Out Converter. Der Ausgangspegel lässt sich anpassen, damit das Signal sauber auf die angeschlossene Endstufe oder den DSP abgestimmt werden kann. Das ist wichtig, weil zu wenig Pegel Leistung verschenkt und zu viel Pegel unnötig Verzerrungen verursachen kann.

Mit der einstellbaren Ausgangsspannung lässt sich das System besser einpegeln und auf die jeweilige Fahrzeuganlage abstimmen. So entsteht eine bessere Grundlage für sauberen Klang und eine kontrollierte Signalweitergabe.

Weniger Störungen im Audiosystem

Ein entscheidender Vorteil ist der integrierte Noise Eliminator. Dieser hilft dabei, typische Störquellen wie Lichtmaschinenpfeifen, Rückkopplungen, Spannungsrückwirkungen oder andere elektrische Interferenzen zu reduzieren. Gerade bei OEM-Nachrüstungen kann das ein wichtiger Punkt sein, wenn eine Endstufe an ein vorhandenes Radio angeschlossen wird.

Zusätzlich sorgt der Adapter für eine D.C.-Isolation zwischen Headunit und Verstärker. Gleichzeitig wird dem Radio die passende Last bereitgestellt, was für einen stabilen Betrieb des Werksradios wichtig sein kann.

Flexible Einbauorte im Fahrzeug

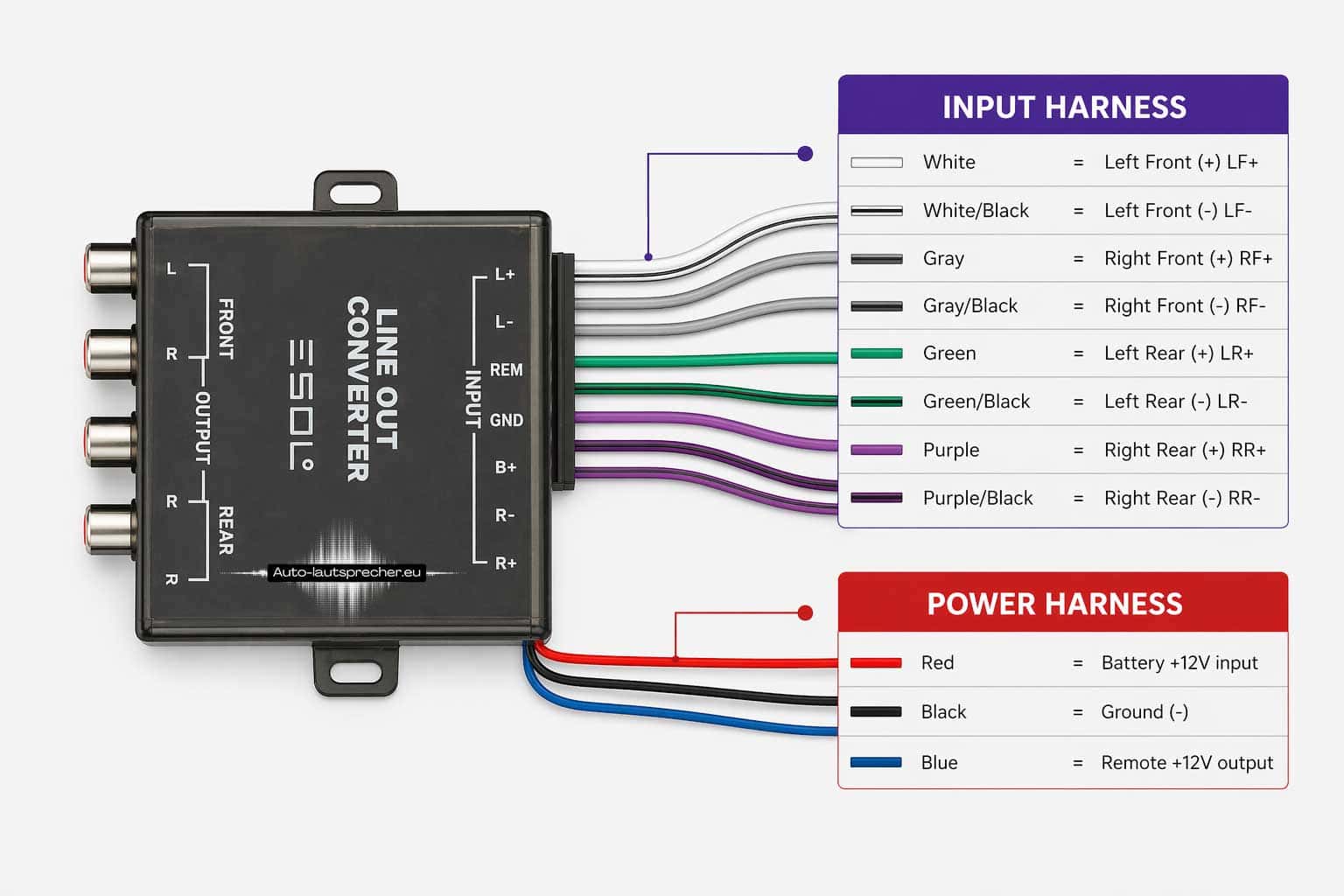

Der High Low Adapter kann überall dort montiert werden, wo die Lautsprecherleitungen des Radios erreichbar sind. Typische Einbauorte sind hinter dem Radio oder im Bereich der hinteren Lautsprecherleitungen. Dadurch bleibt man bei der Nachrüstung flexibel und kann den Einbau an die jeweilige Fahrzeugstruktur anpassen.

Das macht den Adapter besonders praktisch für Nachrüstungen, bei denen man möglichst wenig umbauen und trotzdem ein sauberes Signal für eine Endstufe oder einen DSP erhalten möchte.

So wird der Pegel richtig eingestellt

Nach dem Anschluss sollten die Regler zunächst ganz zurückgedreht werden. Danach stellt man das Radio auf ungefähr drei Viertel der Lautstärke. Anschließend wird ein Regler langsam erhöht, bis erste Verzerrungen hörbar werden. Genau an diesem Punkt stoppt man. Der zweite Regler wird danach in denselben Bereich gebracht.

Mit dieser Grundeinstellung wird das Werksradio sinnvoll auf die neuen Komponenten abgestimmt. Gleichzeitig bleibt der Lautstärkebereich im Alltag besser nutzbar.

Technische Daten

• Leistung an 4 Ohm: 25 Watt x 4 Kanäle
• Eingang: maximal 50 Watt x 4 Kanäle
• Frequenzgang: 20 Hz bis 20 kHz ±2 dB
• Verzerrung: unter 0,3 %
• 4-Kanal Line Out Converter
• einstellbarer Ausgangspegel
• integrierte Störunterdrückung

Fazit

Ein High Low Adapter ist die richtige Lösung, wenn ein originales Autoradio keine Cinch-Ausgänge besitzt, aber trotzdem eine Endstufe oder ein DSP angeschlossen werden soll. Er wandelt das vorhandene Lautsprechersignal in ein verwertbares Vorverstärkersignal um, reduziert Störungen und ermöglicht eine saubere Nachrüstung, ohne das Werksradio ersetzen zu müssen.
