Ford Transit Tourneo Doppel DIN Radio Einbauset silber

Mit diesem Einbauset wird das originale Ford-Werksradio ausgebaut und der vorhandene Radioschacht für ein Nachrüstradio vorbereitet. Viele Ford Transit, Transit Connect und Tourneo Connect Modelle besitzen ab Werk ein fahrzeugspezifisches Radioformat. Ein Standard-Nachrüstradio passt deshalb nicht ohne passende Radioblende sauber in die Mittelkonsole.

Die silberne Doppel-DIN-Radioblende gleicht die Form des Ford-Armaturenbretts aus und bildet den sichtbaren Abschluss rund um das neue Radio. Der schwarze Zierrahmen sitzt zwischen Radioblende und Nachrüstradio und sorgt für eine saubere Innenkante. Der Metall-Einbaurahmen und die beiliegenden Montageplatten unterstützen die stabile Befestigung des Radios im Schacht.

Der enthaltene Radioadapter dient zur Verbindung zwischen Fahrzeuganschluss und Nachrüstradio. Für den Antennenanschluss liegen ein Antennenadapter mit Phantomspeisung sowie ein Antennenadapter von DIN auf ISO bei. Die Entriegelungsbügel erleichtern den Ausbau des originalen Ford-Radios.

Für welche Fahrzeuge ist das Set geeignet?

Passend für folgende Ford-Modelle:

• Ford Transit, Baujahr 2006 bis 2013
• Ford Transit Connect, Baujahr 2006 bis 2013
• Ford Tourneo Connect, Baujahr 2006 bis 2013

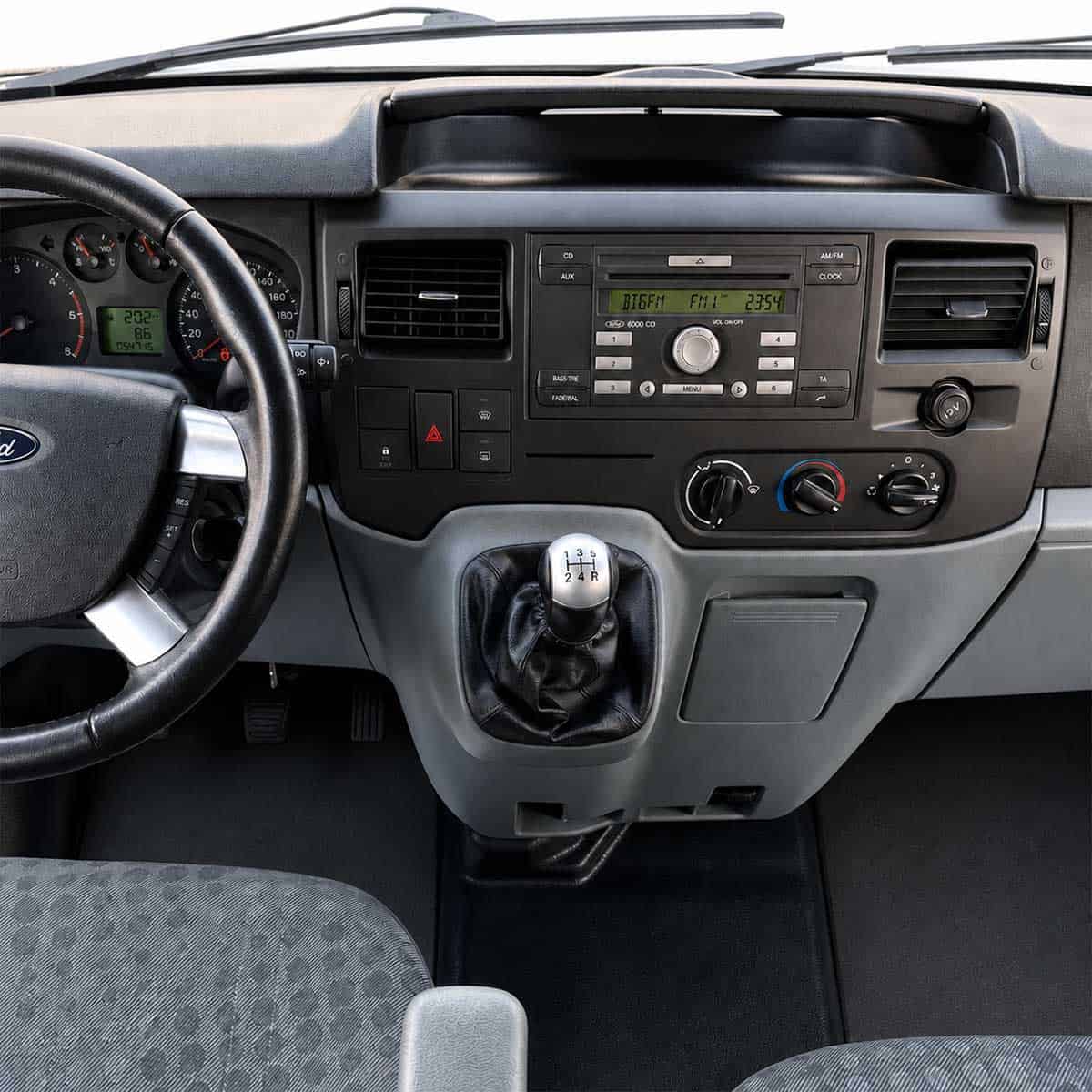

Wichtig ist, dass die vorhandene Mittelkonsole und die Form des originalen Radios zur abgebildeten Radioblende passen. Ford hat je nach Modell, Ausstattung, Radiotyp und Baujahr unterschiedliche Anschluss- und Radiovarianten verbaut. Deshalb sollte vor dem Kauf immer das vorhandene Armaturenbrett mit den Produktbildern verglichen werden.

Analog oder CAN-Bus ab 2006: bitte prüfen

Beim Ford Transit ab 2006 können je nach Ausstattung und verbautem Werksradio sowohl analoge Anschlussvarianten als auch CAN-Bus-Varianten vorkommen. Deshalb sollte vor dem Einbau geprüft werden, welche Anschlussstruktur im Fahrzeug vorhanden ist.

Bei analogen Fahrzeugen liegt häufig ein geschaltetes Zündplus an Klemme 15 am Radiostecker an. In diesem Fall kann das Nachrüstradio meist einfacher über den passenden Radioadapter ein- und ausgeschaltet werden.

Bei CAN-Bus-Fahrzeugen liegt das Zündsignal dagegen nicht immer als klassisches analoges Kabel am Radiostecker an. Dann kann ein zusätzlicher CAN-Bus-Adapter erforderlich sein, damit das Nachrüstradio korrekt mit der Zündung startet und sich wieder ausschaltet.

Das betrifft besonders Funktionen wie:

• geschaltetes Zündplus
• Beleuchtungssignal
• Lenkradfernbedienung
• automatische Radioabschaltung
• fahrzeugspezifische Zusatzsignale

Da beim Transit, Transit Connect und Tourneo Connect ab 2006 analoge und CAN-Bus-Ausführungen möglich sein können, sollte die Anschlussart vor der Bestellung geprüft werden.

Maße und Geräteformat

Die Radioblende eignet sich für viele 2-DIN-, 7-Zoll- und 6,5-Zoll-Nachrüstradios. Entscheidend ist nicht nur die Bildschirmgröße, sondern die tatsächliche Frontgröße des Radios inklusive Zierrahmen.

Wichtige Maße:

• Außenmaß der silbernen Radioblende: ca. 230 x 121 mm
• maximaler Radioblenden-Ausschnitt: ca. 183 x 113 mm
• Innenmaß schwarzer Zierrahmen: ca. 98 x 173,5 mm
• geeignet für viele 7-Zoll-Radios
• geeignet für viele 6,5-Zoll-Radios mit passendem Zierrahmen
• nicht für 9-Zoll- oder 10-Zoll-Tablet-Radios geeignet

Viele Nachrüstradios unterscheiden sich bei Frontrahmen, Gehäuseform und Einbautiefe. Deshalb sollte das gewünschte Radio vor dem Kauf mit den angegebenen Maßen verglichen werden.

Warum ist der richtige Adapter wichtig?

Die Radioblende sorgt für den mechanischen und optischen Einbau. Damit das Nachrüstradio korrekt funktioniert, müssen aber auch Stromversorgung, Lautsprecher, Antenne und gegebenenfalls Fahrzeugsignale richtig angeschlossen werden.

Dieses Set enthält bereits einen Radioadapter und passende Antennenadapter. Bei Fahrzeugen mit CAN-Bus kann trotzdem ein zusätzlicher CAN-Bus-Adapter notwendig sein.

Bei analogen Fahrzeugen mit Klemme 15 am Radiostecker ist der Anschluss oft einfacher. Bei CAN-Bus-Fahrzeugen muss das Zündplus häufig über ein geeignetes Interface erzeugt werden. Das ist wichtig, damit das Radio nicht dauerhaft mit Strom versorgt wird oder nicht manuell ein- und ausgeschaltet werden muss.

Wichtige Kompatibilitätshinweise

Bitte vor dem Kauf beachten:

• passend für Ford Transit, Baujahr 2006 bis 2013
• passend für Ford Transit Connect, Baujahr 2006 bis 2013
• passend für Ford Tourneo Connect, Baujahr 2006 bis 2013
• analoge und CAN-Bus-Varianten möglich
• bei analogem Anschluss liegt Zündplus häufig an Klemme 15 an
• bei CAN-Bus kann ein zusätzlicher CAN-Bus-Adapter erforderlich sein
• geeignet für viele 2-DIN-, 7-Zoll- und 6,5-Zoll-Radios
• nicht geeignet für 9-Zoll- oder 10-Zoll-Tablet-Radios
• nicht passend bei abweichender Mittelkonsole
• Radiomaße, Anschlussart und Fahrzeugausstattung vor dem Kauf prüfen

Die Blende passt nur, wenn die Form des vorhandenen Radioschachts mit der Produktabbildung übereinstimmt.

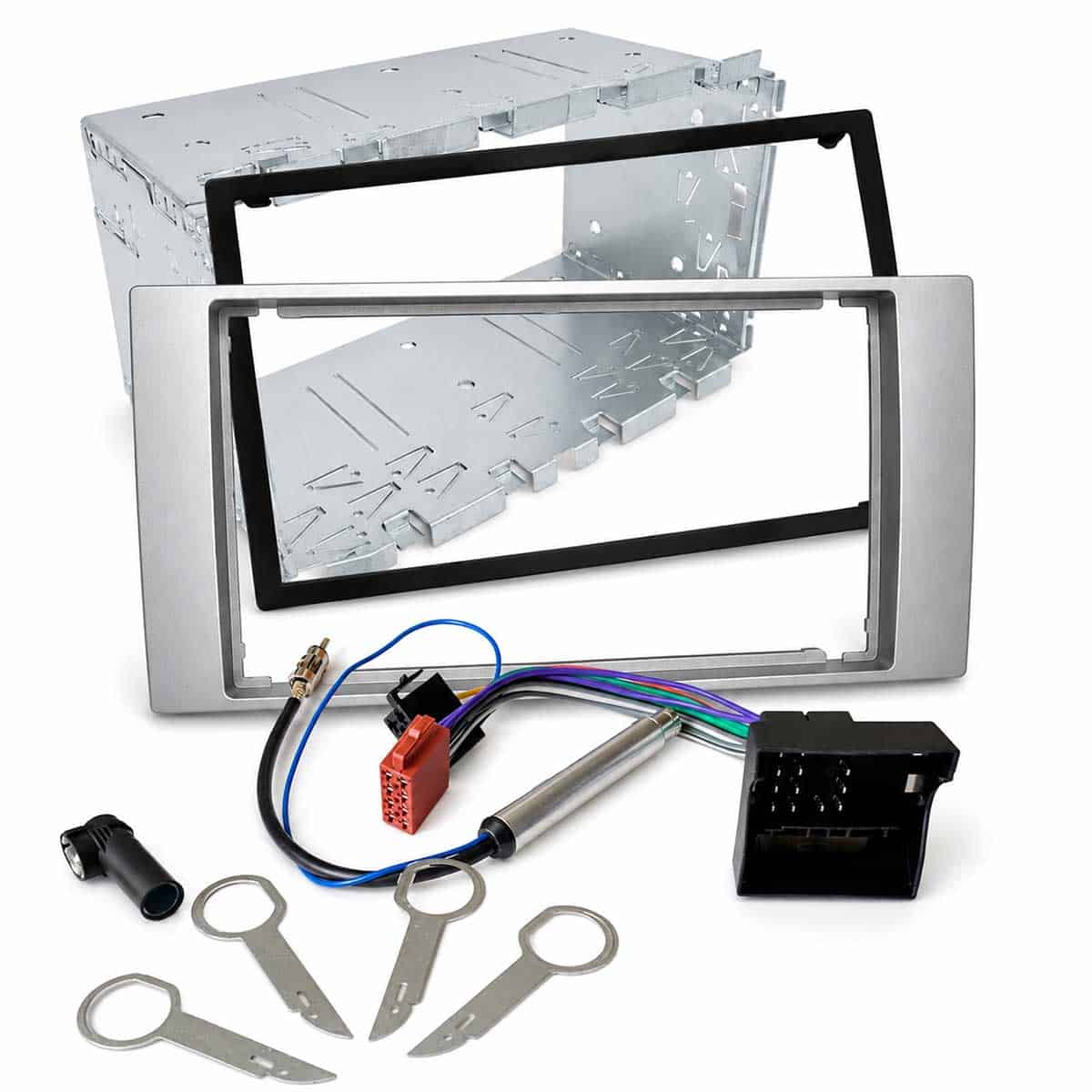

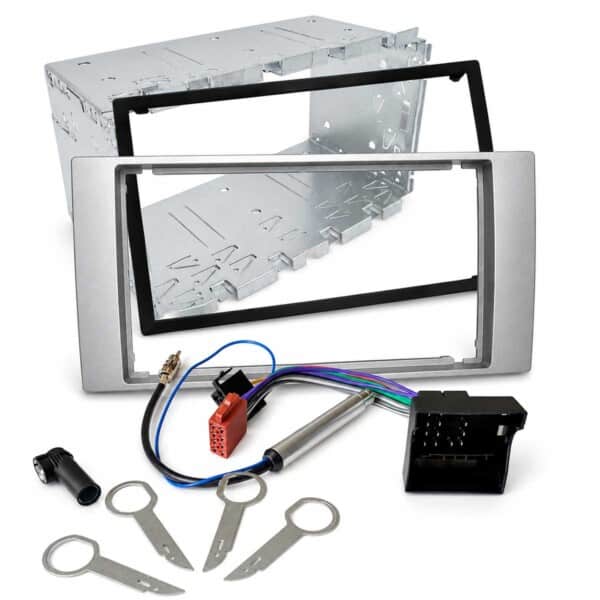

Lieferumfang

• 1 x silberne Doppel-DIN-Radioblende
• 1 x schwarzer Zierrahmen
• 1 x Metall-Einbaurahmen
• 2 x seitliche Montageplatten
• 2 x lange Metall-Haltestreifen
• 2 x kleine Befestigungsplatten
• 4 x Schrauben
• 2 x weiße Abstandspads / Montagepads
• 1 x Radioadapter
• 1 x Antennenadapter mit Phantomspeisung
• 1 x Antennenadapter von DIN auf ISO
• 4 x Entriegelungsbügel

Fazit

Das Ford Transit Connect Doppel-DIN-Einbauset silber ist eine praktische Lösung für den Umbau vom originalen Ford-Radio auf ein Nachrüstradio. Es enthält nicht nur Radioblende und Zierrahmen, sondern auch Einbaurahmen, Montagezubehör, Radioadapter, Antennenadapter und Entriegelungsbügel.

Besonders wichtig ist bei Ford Transit, Transit Connect und Tourneo Connect ab 2006 die Prüfung der Anschlussart. Je nach Fahrzeug können analoge und CAN-Bus-Varianten vorkommen. Bei analogen Fahrzeugen liegt Zündplus häufig an Klemme 15 an. Bei CAN-Bus-Fahrzeugen kann ein zusätzlicher Adapter erforderlich sein, damit das neue Radio korrekt ein- und ausschaltet.
