Ford Mondeo Radioblende Einbauset schwarz 2003-2007

Dieses Ford Mondeo Radioblende Einbauset ist für den Einbau eines neuen 1-DIN-Autoradios im Ford Mondeo der Baureihen B4Y, B5Y und BWY vorgesehen. Das Set wird benötigt, wenn das originale Ford Werksradio ausgebaut und durch ein Nachrüstradio ersetzt werden soll.

Die schwarze Doppel-DIN-Radioblende mit integriertem Ablagefach passt den großen Radioschacht optisch an ein 1-DIN-Autoradio an. Zusätzlich enthält das Set die passenden Adapter für Strom, Lautsprecher und Antenne. Damit wird der Radioeinbau im Ford Mondeo deutlich einfacher, weil alle wichtigen Anschlusskomponenten bereits im Lieferumfang enthalten sind.

Was wird mit diesem Einbauset gemacht?

Mit diesem Einbauset wird ein universelles 1-DIN-Autoradio in das Armaturenbrett des Ford Mondeo integriert. Die originale Radioeinheit wird ausgebaut, die neue Radioblende eingesetzt und das Nachrüstradio über die beiliegenden Adapter mit dem fahrzeugspezifischen Kabelbaum verbunden.

Das integrierte Ablagefach füllt den freien Bereich unter dem neuen 1-DIN-Radio sauber aus. Dadurch entsteht eine optisch passende Lösung, obwohl der originale Radioschacht größer ist als ein klassisches 1-DIN-Gerät.

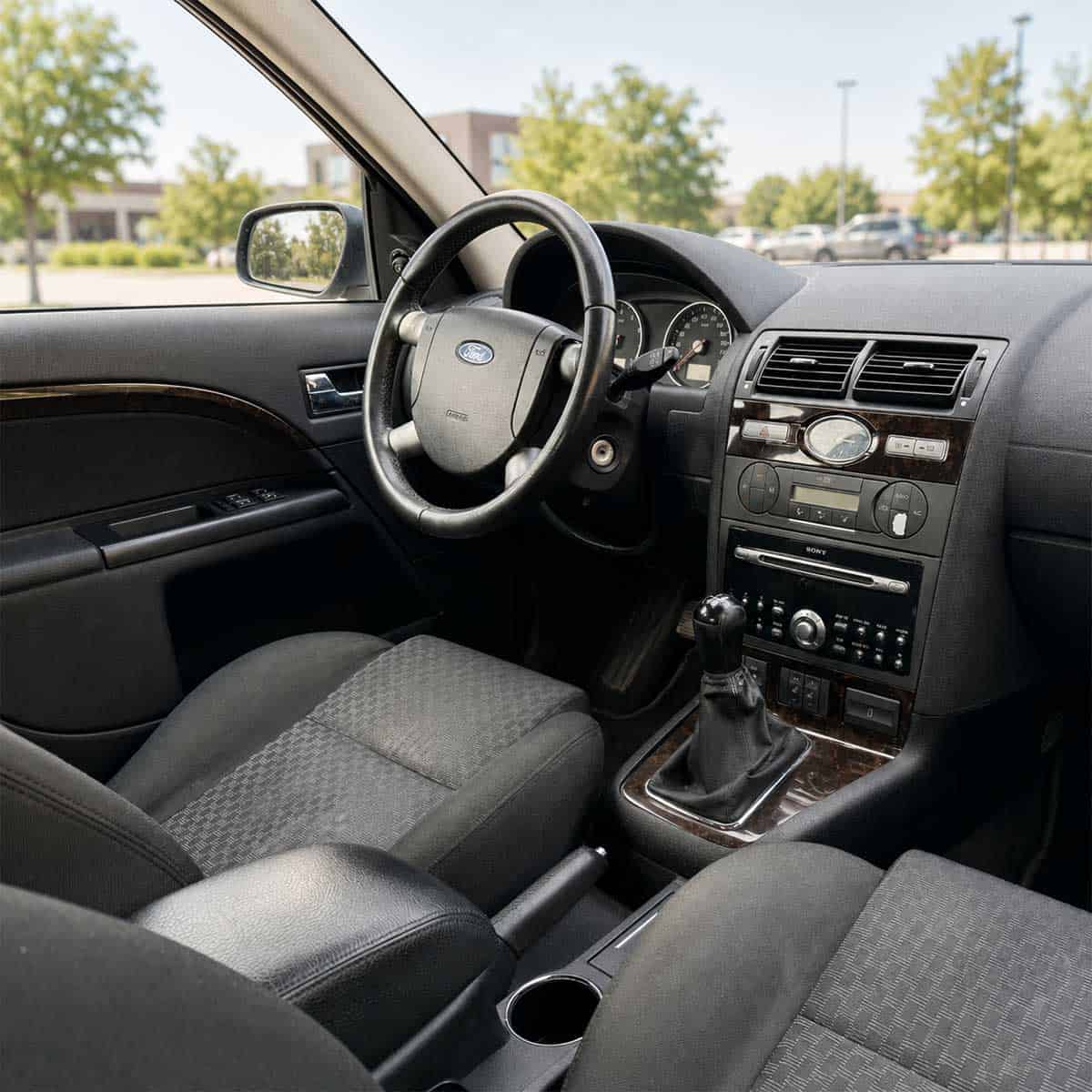

Für welche Fahrzeuge passt das Set?

Geeignet ist das Einbauset für:

• Ford Mondeo Typ B4Y
• Ford Mondeo Typ B5Y
• Ford Mondeo Typ BWY
• Baujahr / Modellbereich: ca. 2003 bis 2007
• Fahrzeuge mit passender Radioaufnahme im Armaturenbrett
• Fahrzeuge mit originalem Ford Werksradio

Bitte vor dem Kauf prüfen, welche Radioeinheit im Fahrzeug verbaut ist und ob der vorhandene Anschluss zum gelieferten Adapterset passt. Gerade beim Ford Mondeo kann es je nach Baujahr und Ausstattung Unterschiede bei der Verkabelung geben.

Warum wird ein komplettes Radio Einbauset benötigt?

Beim Ford Mondeo reicht eine einfache Radioblende oft nicht aus. Neben der mechanischen Aufnahme muss auch der Anschluss an den vorhandenen Fahrzeugkabelbaum gelöst werden. Deshalb enthält dieses Set neben der Radioblende auch Radioadapter, Antennenadapter und Entriegelungsbügel.

Die Radioblende sorgt für den passenden Sitz des neuen Radios. Der Radioadapter verbindet das neue Autoradio mit den Strom- und Lautsprecherleitungen im Fahrzeug. Die Antennenadapter ermöglichen den Anschluss von Radios mit DIN- oder ISO-Antennenanschluss.

Antennenanschluss und Phantomspeisung

Im Lieferumfang befindet sich ein Antennenadapter mit Phantomspeisung sowie ein zusätzlicher Antennenadapter von DIN auf ISO. Dadurch können Nachrüstradios mit unterschiedlichen Antennenanschlüssen eingebaut werden.

Die Phantomspeisung ist wichtig, wenn der originale Antennenverstärker des Fahrzeugs mit Spannung versorgt werden muss. Ohne passende Antennenversorgung kann der Radioempfang schwächer sein oder stark rauschen.

Für welche Radios ist das Set geeignet?

Das Set ist für klassische 1-DIN-Autoradios geeignet, zum Beispiel von:

• Pioneer
• Kenwood
• JVC
• Alpine
• Sony
• Blaupunkt
• vergleichbaren 1-DIN-Radioherstellern

Es können Autoradios mit ISO- oder DIN-Antennenanschluss eingebaut werden. Entscheidend ist, dass das Radio im 1-DIN-Format ausgeführt ist und zur vorhandenen Einbautiefe im Armaturenbrett passt.

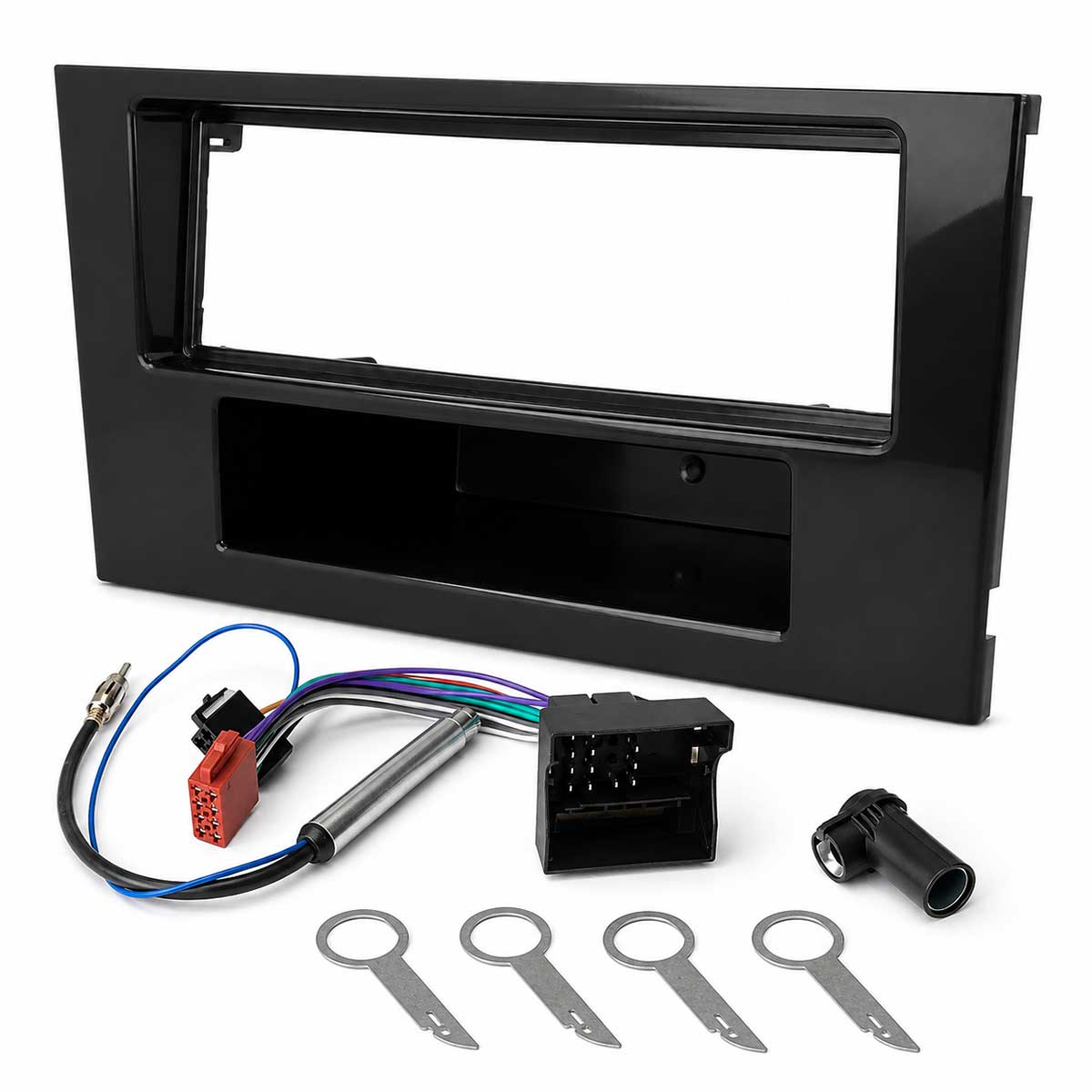

Lieferumfang

• 1 x schwarze Doppel-DIN-Radioblende mit Fach
• 1 x Antennenadapter mit Phantomspeisung
• 1 x Radioadapter
• 1 x Antennenadapter von DIN auf ISO
• 4 x Entriegelungsbügel

Nicht passend für

• Fahrzeuge außerhalb Ford Mondeo B4Y / B5Y / BWY
• Fahrzeuge mit abweichender Radioform
• Fahrzeuge mit verändertem Kabelbaum
• Fahrzeuge mit bereits unsachgemäß verbautem Fremdradio
• 2-DIN-Nachrüstradios ohne Fachlösung
• 9-Zoll- oder 10-Zoll-Tablet-Radios
• Fahrzeuge, bei denen ein separates CAN-Bus-Interface erforderlich ist, aber nicht verwendet wird

Einbauhinweis

Vor dem Einbau wird das originale Ford Radio mit den beiliegenden Entriegelungsbügeln aus dem Radioschacht gelöst. Anschließend wird die schwarze Radioblende mit Fach eingesetzt und das neue 1-DIN-Radio vorbereitet.

Der Radioadapter wird mit dem vorhandenen Fahrzeugstecker verbunden. Danach werden Strom, Lautsprecher und Antennenanschluss mit dem neuen Radio verbunden. Nach dem Einbau sollte geprüft werden, ob das Radio startet, ob der Senderspeicher erhalten bleibt und ob der Radioempfang sauber funktioniert.

Fazit / Zusammenfassung

Dieses Ford Mondeo Radioblende Einbauset ist eine komplette Lösung für den Einbau eines 1-DIN-Nachrüstradios im Ford Mondeo B4Y, B5Y und BWY. Die schwarze Radioblende mit Fach sorgt für eine saubere Optik im Armaturenbrett, während Radioadapter und Antennenadapter den Anschluss an den vorhandenen Fahrzeugkabelbaum ermöglichen.

Besonders wichtig ist die Unterscheidung zwischen analoger Radioverkabelung bis etwa 2004 und möglichen CAN-Bus-Fahrzeugen ab etwa 2004. Vor dem Einbau sollte deshalb geprüft werden, ob ein geschaltetes Zündplus vorhanden ist oder ob eine zusätzliche CAN-Bus-Lösung benötigt wird.
