Ford Galaxy Transit 2 DIN Radioblende oval LFB CAN BUS

Ford Galaxy Transit 2 DIN Radioblende oval Lenkradadapter CAN BUS

Dieses 2-DIN-Radio-Einbauset ist für Ford Galaxy MK3 und Ford Transit Connect Modelle mit ovalem Ford Werksradio vorgesehen. Es eignet sich für Fahrzeuge mit originalem 5000C, 6000CD, 6006CD oder Sony OEM-Gerät sowie für Fahrzeuge mit ovalem Ford Audio System beziehungsweise OEM-Navigation mit Kartenschlitz vorne.

Das Set ist für Fahrzeuge mit CAN BUS ausgelegt und ersetzt das originale ovale Ford-Radio durch ein neues 2-DIN-Nachrüstradio. Die Radioblende besitzt außen die ovale Ford-Bauform, damit sie optisch zur originalen Mittelkonsole passt. Innen ist die Blende für viele 7-Zoll- und 6,5-Zoll-Nachrüstradios geeignet. Je nach Fahrzeugoptik kann die Blende in Silber, Schwarz glänzend, Schwarz matt oder Anthrazit verwendet werden.

Was wird mit diesem Set gemacht?

Mit diesem Set wird das originale Ford-Werksradio ausgebaut und durch ein neues 2-DIN-Radio ersetzt. Die fahrzeugspezifische Radioblende sorgt dafür, dass das neue Gerät sauber in den vorhandenen Radiobereich der Mittelkonsole integriert wird.

Der mitgelieferte CAN-BUS-Lenkradadapter verbindet das Fahrzeug mit dem neuen Radio. Dadurch können die vorhandenen Lenkradtasten je nach Radiomodell weiterhin genutzt werden. Zusätzlich stellt das Interface ein Zündplus für das neue Gerät bereit. Wenn das neue Radio eingeschaltet ist, schaltet es sich dadurch wieder mit dem Zündschlüssel ein und aus.

Für welche Fahrzeuge passt das Set?

Passend für Ford Galaxy MK3 WA6 von 2006 bis 2015 mit ovalem Ford Werksradio 5000C, 6000CD oder 6006CD.

Passend für Ford Transit Connect 1. Generation von 2004 bis 2013 mit ovalem Ford Werksradio 5000C, 6000CD oder 6006CD.

Geeignet ist das Set für Fahrzeuge mit originalem Ford 5000C, 6000CD, 6006CD oder Sony OEM-Gerät. Ebenfalls geeignet sind Fahrzeuge mit ovaler Ford Audio Systems OEM-Navigation mit Kartenschlitz vorne.

Nicht geeignet ist dieses Set für Fahrzeuge mit 7-Zoll-OEM-Farbnavigation und integrierter Klimatronik. Bei diesen Fahrzeugen sind Anzeige und Klimafunktionen stärker in das originale System eingebunden, weshalb eine andere Einbaulösung benötigt wird.

Warum ist „oval“ bei Ford wichtig?

Bei Ford gibt es je nach Baujahr und Ausstattung unterschiedliche Radioformen. Dieses Set ist nicht für rechteckige Ford-Radios gedacht, sondern für die ovale Ford-Radioeinheit. Das ist besonders wichtig, weil Radioblende, Befestigung und Anschlusslösung nur dann sauber passen, wenn die originale Radioform mit dem Set übereinstimmt.

Vor dem Kauf sollte daher geprüft werden, ob im Fahrzeug ein ovales Ford 5000C, 6000CD, 6006CD, Sony OEM-Gerät oder eine ovale OEM-Navigation mit Kartenschlitz vorne verbaut ist.

Maße und Geräteformat

Die Radioblende ist außen in ovaler Ford-Form ausgeführt und innen für viele 2-DIN-Nachrüstradios mit 7-Zoll- oder 6,5-Zoll-Display geeignet. Das Innenmaß der Blende beträgt ca. 172 x 97 mm.

Wichtig: Diese Blende ist nicht für 9-Zoll- oder 10-Zoll-Tablet-Radios geeignet. Viele moderne Android- oder CarPlay-Radios werden als 9-Zoll-Geräte angeboten, benötigen aber eine andere Radioblende mit größerem Ausschnitt. Dieses Set ist für klassische 2-DIN-Geräte beziehungsweise 7-Zoll- und 6,5-Zoll-Radios mit passendem Geräteformat gedacht.

Vor dem Einbau sollte die Größe des neuen Radios mit dem Innenmaß der Blende verglichen werden.

CAN BUS, Zündplus und Lenkradfernbedienung

Der enthaltene Ford Steering Wheel Control Interface Adapter CTSFO003.2 arbeitet über CAN BUS. Er erhält die Lenkradfernbedienung, sofern das neue Radio diese Funktion unterstützt und der passende Anschluss-Lead verwendet wird.

Zusätzlich stellt der Adapter wichtige Signale für das neue Radio oder Navigationsgerät bereit. Dazu gehören Zündplus, Speed Pulse, Park Brake und Reverse Gear Output. Diese Signale können je nach Nachrüstradio für Navigation, Rückfahrkamera oder bestimmte Sicherheitsfunktionen benötigt werden.

Bei CAN-BUS-Fahrzeugen liegt häufig kein klassisches Zündplus direkt am Radioanschluss an. Das Interface erzeugt deshalb das benötigte Zündsignal für das neue Gerät.

Antennenanschluss mit maximaler Flexibilität

Das Fahrzeug verwendet je nach Ausstattung einen Fakra-Antennenanschluss. Damit verschiedene Nachrüstradios angeschlossen werden können, enthält das Set zwei Antennenadapter. Der Fakra-auf-ISO-Adapter verbindet die Fahrzeugantenne mit dem ISO-Standard. Der zusätzliche ISO-auf-DIN-Adapter ermöglicht den Anschluss an viele Autoradios mit DIN-Antenneneingang.

Dadurch ist die Antennenlösung besonders flexibel und reduziert das Risiko, dass beim Einbau ein weiterer Adapter fehlt.

Farben und Optik

Die Radioblende ist je nach Variante in Silber, Schwarz glänzend, Schwarz matt oder Anthrazit erhältlich. Dadurch kann die Optik besser an die vorhandene Mittelkonsole angepasst werden.

Silber passt häufig zu hellen oder silbernen Ford-Mittelkonsolen. Schwarz glänzend wirkt moderner und passt gut zu Nachrüstradios mit schwarzer Glasfront. Schwarz matt und Anthrazit eignen sich besonders für dunklere Innenräume oder dezente Umbauten.

Wichtige Kompatibilitätshinweise

Geeignet für Ford Galaxy MK3 WA6 2006–2015 mit ovalem 5000C, 6000CD oder 6006CD Radio.

Geeignet für Ford Transit Connect 1. Generation 2004–2013 mit ovalem 5000C, 6000CD oder 6006CD Radio.

Geeignet für Fahrzeuge mit ovalem Sony OEM-Gerät oder ovaler Ford OEM-Navigation mit Kartenschlitz vorne.

Nicht geeignet für Fahrzeuge mit 7-Zoll-OEM-Farbnavigation und integrierter Klimatronik.

Nicht geeignet für 9-Zoll- oder 10-Zoll-Tablet-Radios.

Das neue Radio muss das passende 2-DIN-Format beziehungsweise ein zum Innenmaß von ca. 172 x 97 mm passendes Geräteformat besitzen.

Lieferumfang

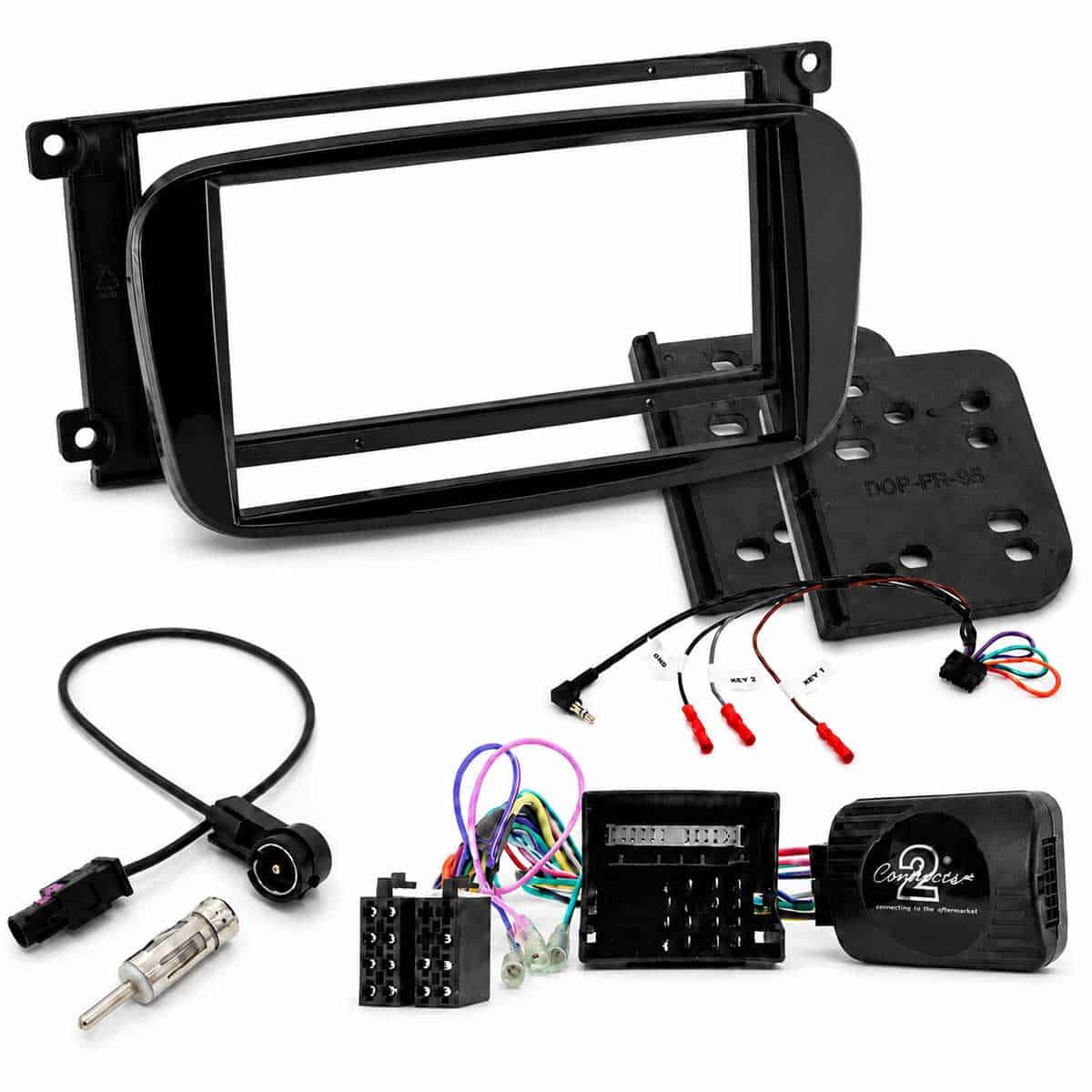

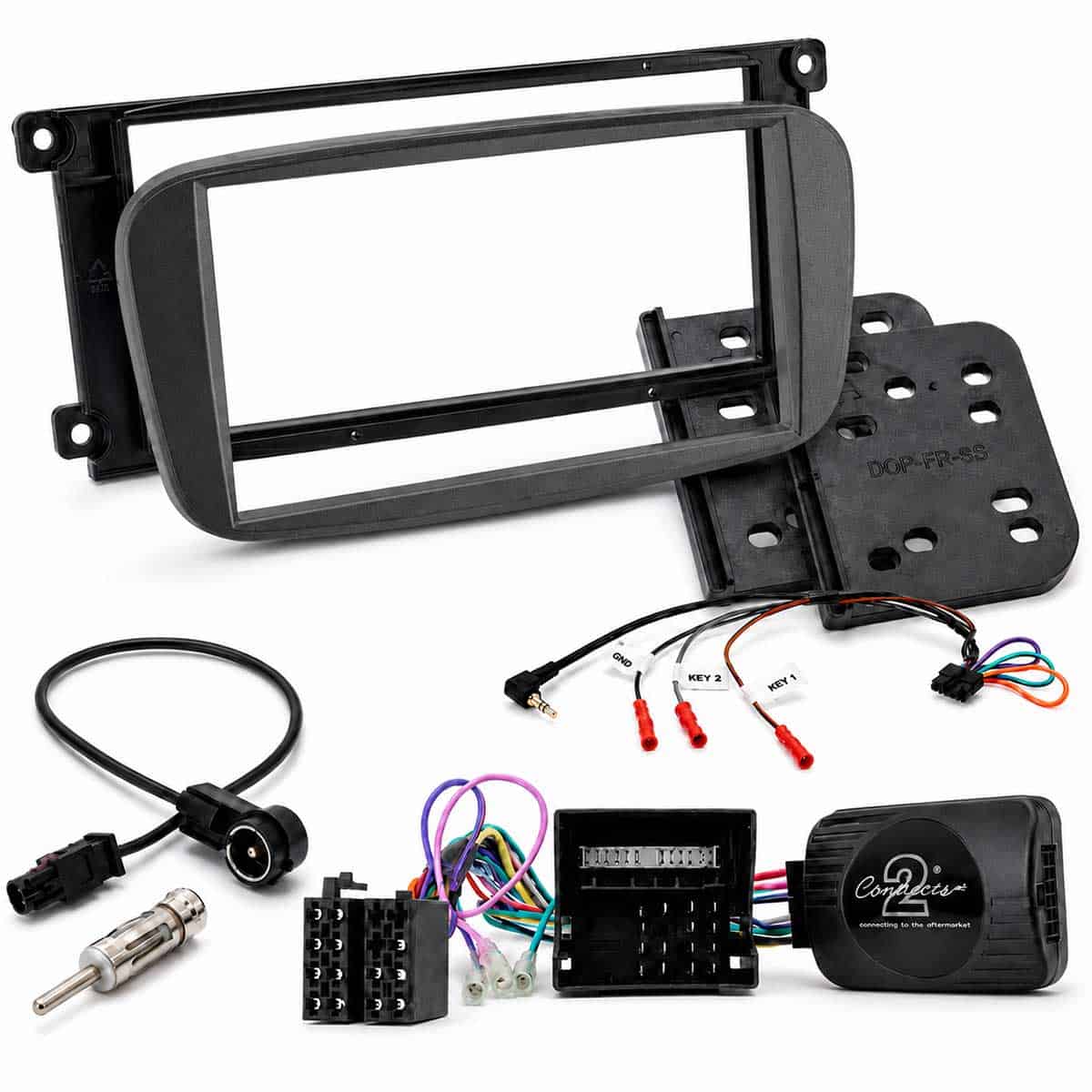

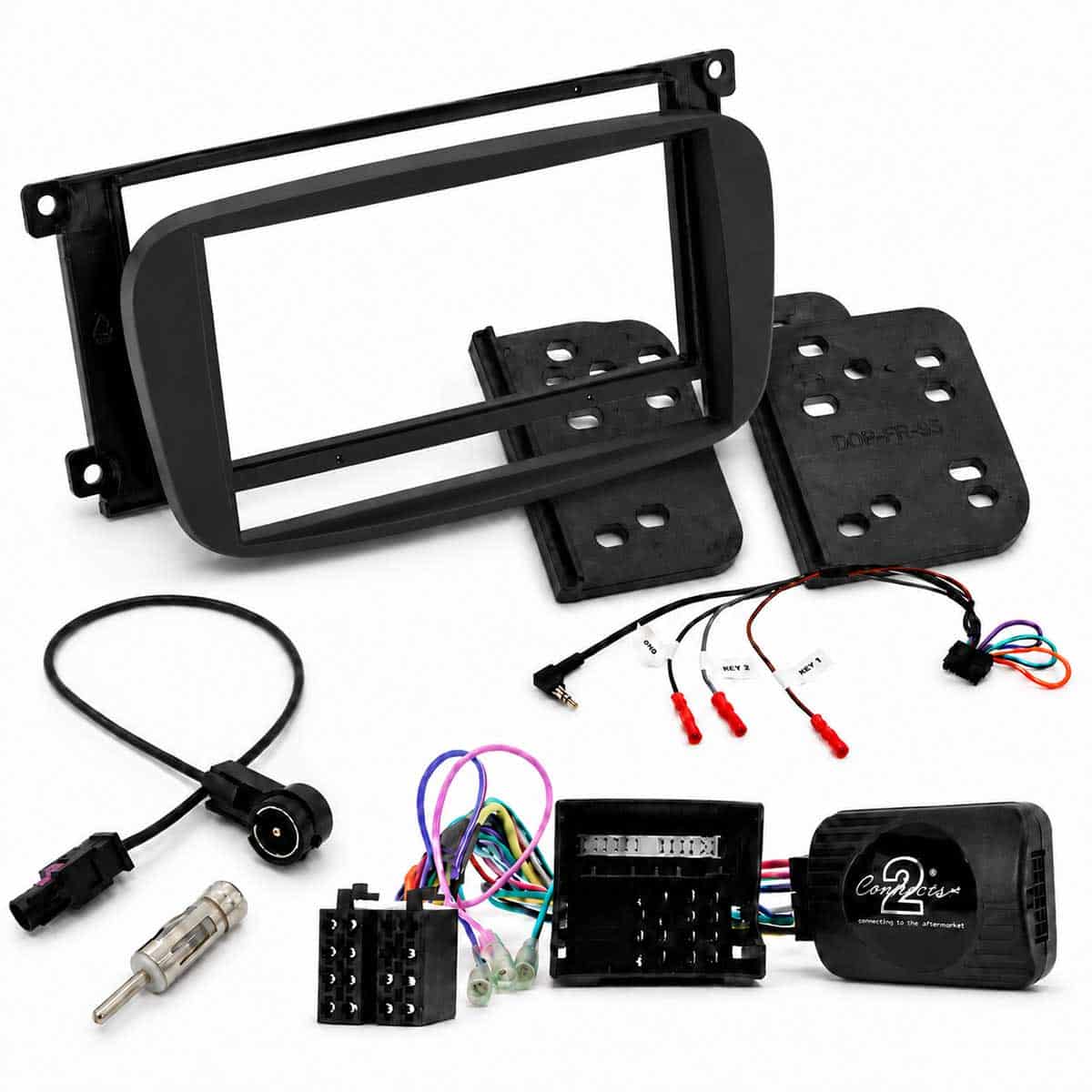

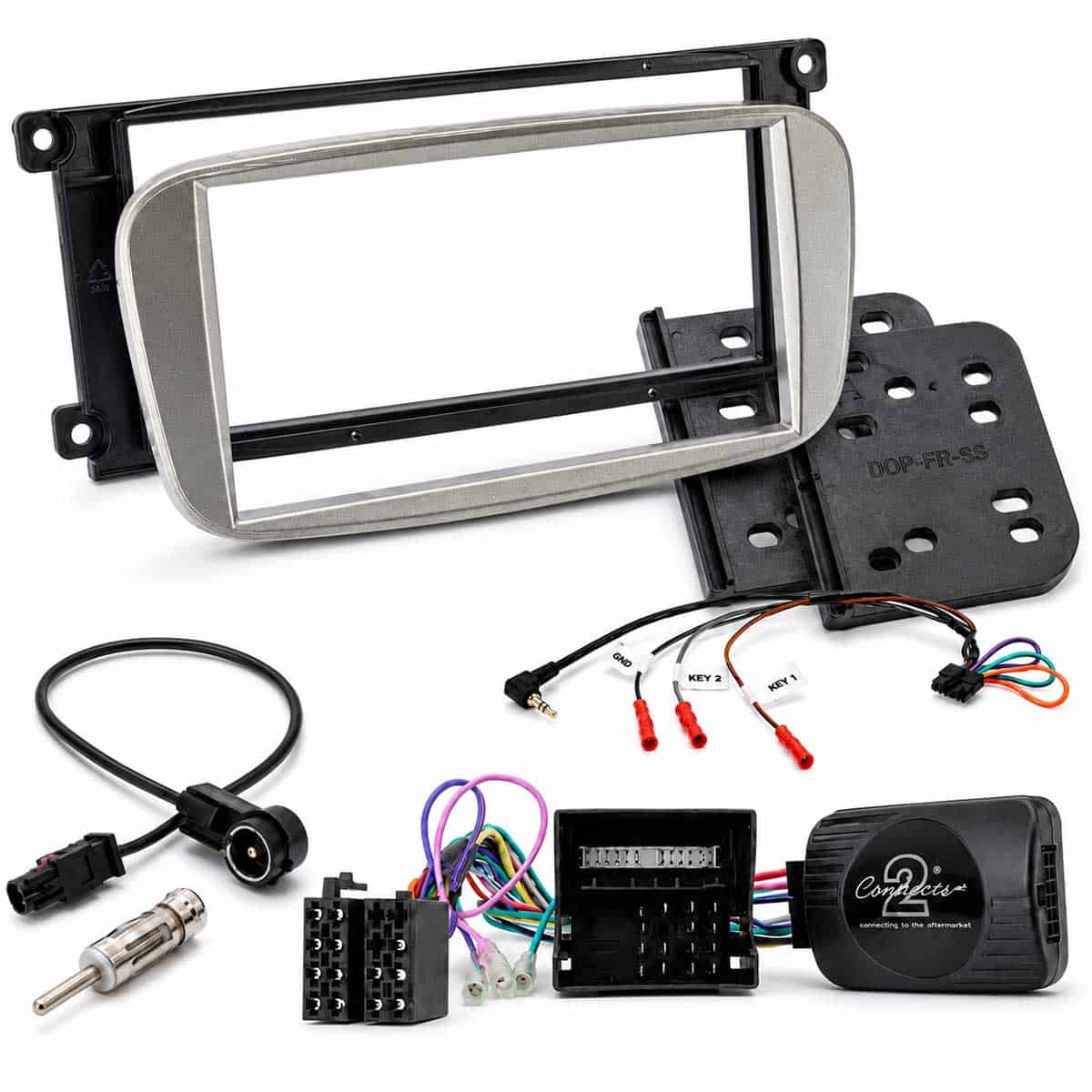

1 x Radioblende Silber, Schwarz glänzend, Schwarz matt oder Anthrazit für 2-DIN-Radios mit ovaler Außenform
1 x CAN-BUS-Adapter für Lenkradfernbedienung
1 x Anschluss-Lead vom Lenkradadapter zu Ihrem neuen Radio oder Navigationsgerät
1 x Antennenadapter Fakra auf ISO
1 x Antennenadapter ISO auf DIN

Zusammenfassung

Dieses Ford Galaxy Transit 2-DIN-Radio-Einbauset ist für Fahrzeuge mit ovalem Ford Werksradio und CAN BUS gedacht. Es ermöglicht den Einbau eines neuen 2-DIN-Radios, erhält je nach Radiomodell die Lenkradfernbedienung und stellt ein Zündplus für das neue Gerät bereit.

Die Kombination aus ovaler Radioblende, CAN-BUS-Lenkradadapter, Anschluss-Lead und zwei Antennenadaptern macht das Set zu einer vollständigen Lösung für den Radiowechsel bei passenden Ford Galaxy MK3 und Ford Transit Connect Modellen. Besonders wichtig ist das Innenmaß von ca. 172 x 97 mm: Das Set ist für viele 7-Zoll- und 6,5-Zoll-Radios geeignet, aber nicht für 9-Zoll-Tablet-Radios.
