Ford Galaxy Mondeo Doppel DIN Radio Einbauset silber

Dieses silberne Doppel-DIN-Radio-Einbauset ist für den Austausch des originalen Ford-Radios gegen ein Nachrüstgerät im Ford Mondeo BA7 sowie im Ford Galaxy II WA6 geeignet. Es wird verwendet, wenn das serienmäßige Radio ausgebaut und ein modernes 2-DIN-, 7-Zoll- oder 6,5-Zoll-Radio sauber in die Mittelkonsole integriert werden soll.

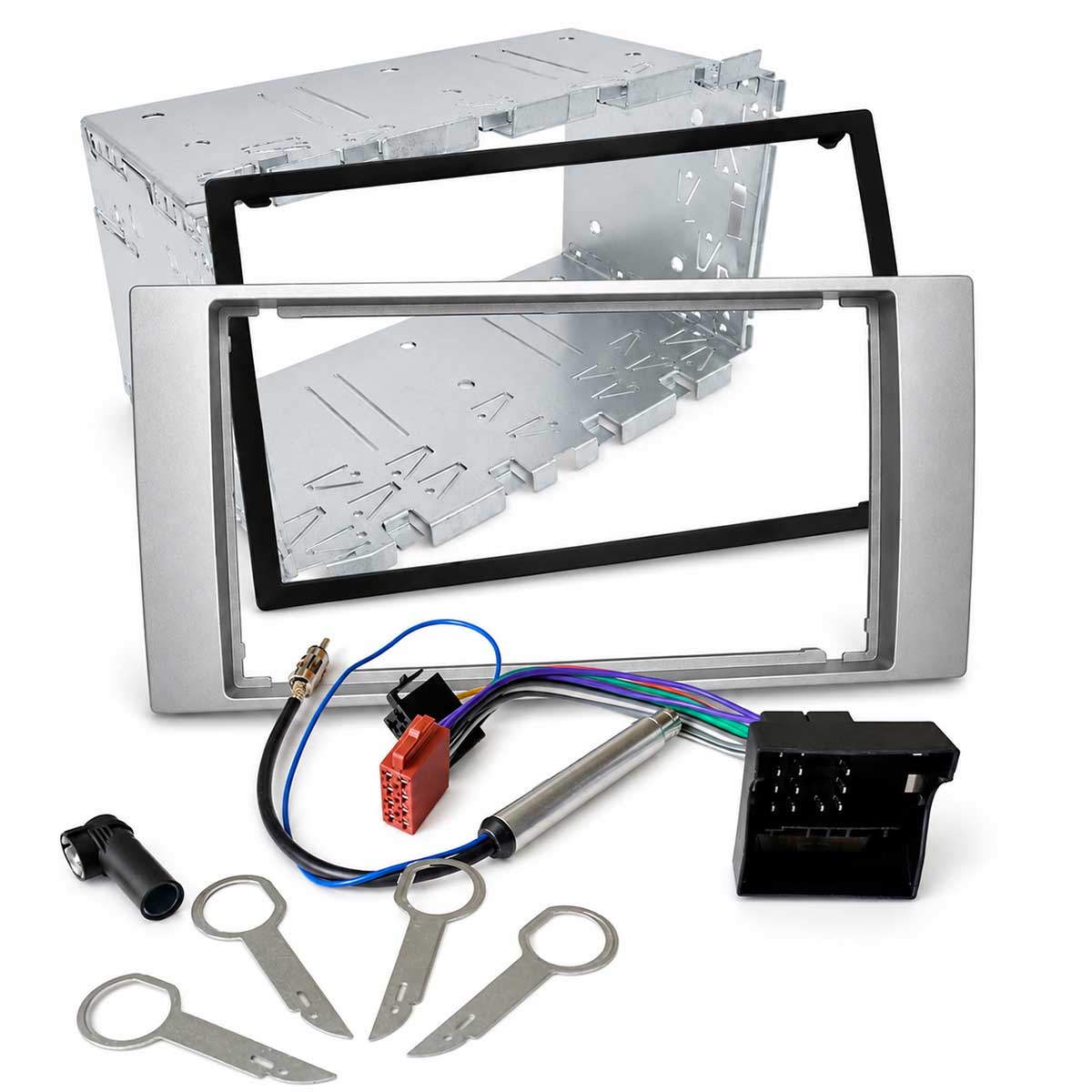

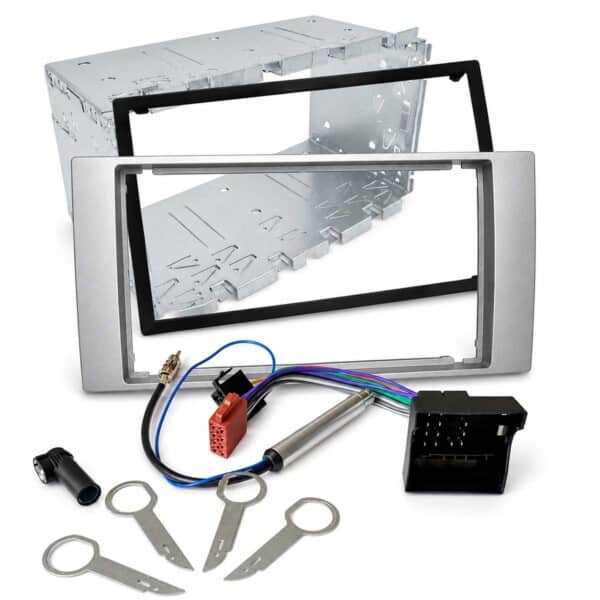

Das Set enthält die silberne Radioblende, einen schwarzen Zierrahmen, einen Metall-Einbaurahmen, Montagezubehör, Radioadapter, Antennenadapter mit Phantomspeisung, einen Antennenadapter von DIN auf ISO sowie Entriegelungsbügel. Damit ist es eine umfangreiche Einbaulösung für den mechanischen Einbau und die grundlegende Radio- und Antennenanbindung.

Was wird mit diesem Set gemacht?

Mit diesem Einbauset wird der originale Radioschacht für ein Nachrüstradio vorbereitet. Die Ford-Werksradios im Mondeo BA7 und Galaxy WA6 besitzen eine fahrzeugspezifische Form und lassen sich nicht ohne passende Radioblende durch ein Standardgerät ersetzen.

Die silberne Doppel-DIN-Radioblende bildet den sichtbaren Abschluss im Armaturenbrett. Der schwarze Zierrahmen sitzt zwischen Radioblende und Nachrüstradio und sorgt für eine saubere Einfassung. Der Metall-Einbaurahmen und die beiliegenden Montageplatten unterstützen die stabile Befestigung des neuen Radios im Radioschacht.

Der enthaltene Radioadapter dient zur Verbindung zwischen Fahrzeuganschluss und Nachrüstradio. Für den Antennenanschluss liegen ein Antennenadapter mit Phantomspeisung sowie ein DIN-auf-ISO-Antennenadapter bei. Die Entriegelungsbügel helfen beim Ausbau des originalen Ford-Radios.

Für welche Fahrzeuge ist das Set geeignet?

Passend für folgende Ford-Modelle:

• Ford Mondeo BA7, Baujahr 2007 bis 2014
• Ford Galaxy II WA6, Baujahr 03/2006 bis 04/2010

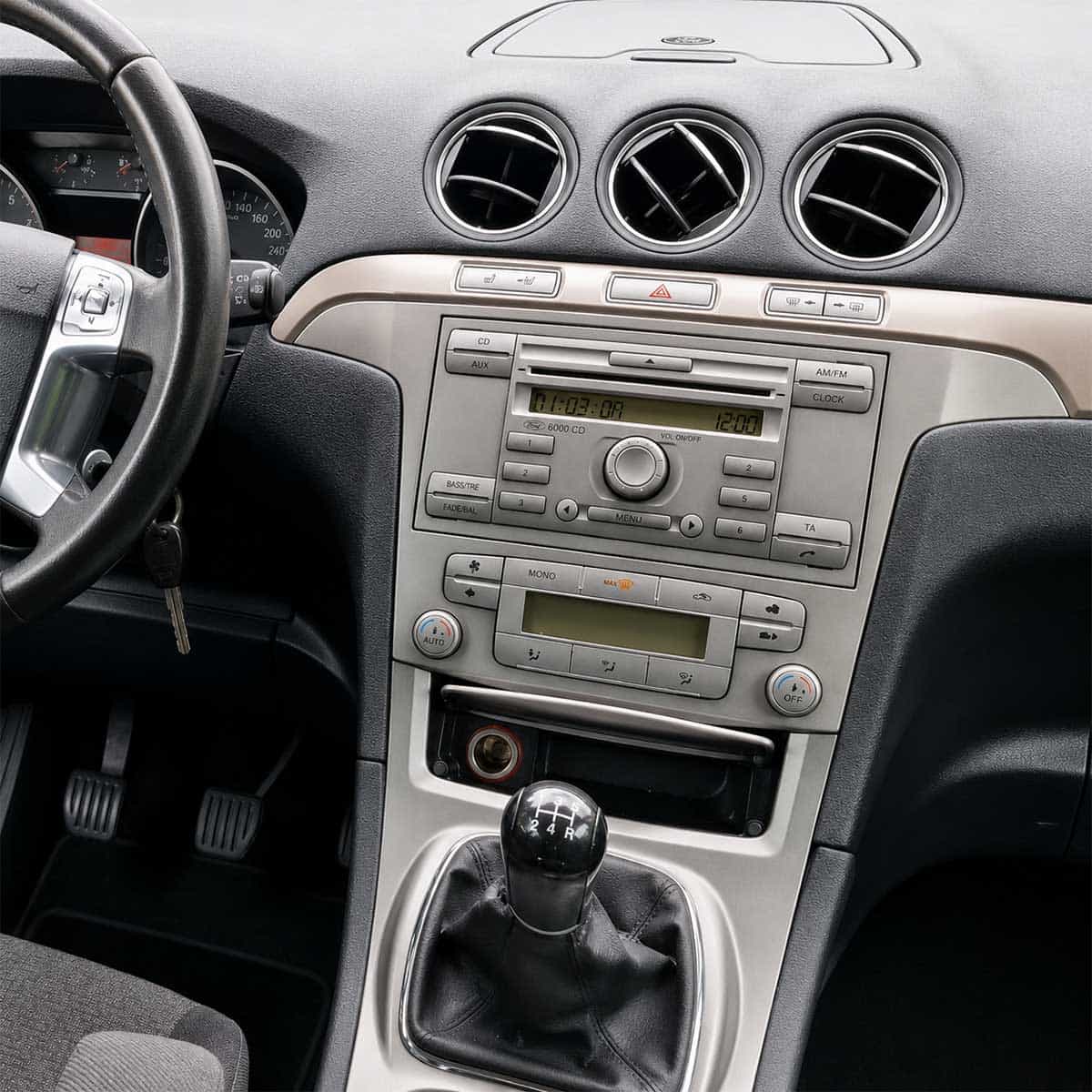

Wichtig ist, dass die vorhandene Mittelkonsole und die Form des originalen Radios zur abgebildeten Radioblende passen. Ford hat je nach Ausstattung, Radiotyp und Baujahr unterschiedliche Ausführungen verbaut. Deshalb sollte vor dem Kauf immer das vorhandene Armaturenbrett mit den Produktbildern verglichen werden.

Analog oder CAN-Bus: bitte vor dem Einbau prüfen

Beim Ford Mondeo BA7 und Ford Galaxy WA6 können je nach Ausstattung sowohl analoge Anschlussvarianten als auch Fahrzeuge mit CAN-Bus-Funktion vorkommen. Das ist für den Radioeinbau wichtig, weil sich die Signalversorgung am Radiostecker unterscheiden kann.

Bei analogen Fahrzeugen liegt häufig ein geschaltetes Zündplus an Klemme 15 an. In diesem Fall kann das Nachrüstradio meist einfacher über den passenden Radioadapter ein- und ausgeschaltet werden.

Bei Fahrzeugen mit CAN-Bus liegt das Zündsignal oft nicht klassisch analog am Radiostecker an. Dann kann ein zusätzlicher CAN-Bus-Adapter erforderlich sein, damit das Nachrüstradio korrekt mit der Zündung startet und sich wieder ausschaltet. Auch Funktionen wie Beleuchtungssignal oder Lenkradfernbedienung können bei CAN-Bus-Fahrzeugen einen passenden Zusatzadapter benötigen.

Da bei beiden Fahrzeugmodellen analoge und CAN-Bus-Varianten möglich sind, sollte die Anschlussart vor dem Einbau geprüft werden.

Maße und Geräteformat

Die Radioblende eignet sich für viele 2-DIN-, 7-Zoll- und 6,5-Zoll-Nachrüstradios. Entscheidend ist nicht nur die angegebene Bildschirmgröße, sondern die tatsächliche Frontgröße des Radios inklusive Zierrahmen.

Wichtige Maße:

• Außenmaß der silbernen Radioblende: ca. 230 x 121 mm
• maximaler Radioblenden-Ausschnitt: ca. 183 x 113 mm
• Innenmaß schwarzer Zierrahmen: ca. 98 x 173,5 mm
• geeignet für viele 7-Zoll-Radios
• geeignet für viele 6,5-Zoll-Radios mit passendem Zierrahmen
• nicht für 9-Zoll- oder 10-Zoll-Tablet-Radios geeignet

Viele Nachrüstradios unterscheiden sich bei Frontrahmen, Gehäuseform und Einbautiefe. Deshalb sollte das gewünschte Radio vor dem Kauf mit den angegebenen Maßen verglichen werden.

Warum ist der richtige Adapter wichtig?

Die Radioblende sorgt für den mechanischen und optischen Einbau. Damit das Nachrüstradio funktioniert, müssen aber auch Stromversorgung, Lautsprecher, Antenne und gegebenenfalls Fahrzeugsignale korrekt angeschlossen werden.

Dieses Set enthält bereits einen Radioadapter und passende Antennenadapter. Bei Fahrzeugen mit CAN-Bus kann trotzdem ein zusätzlicher CAN-Bus-Adapter notwendig sein.

Das betrifft vor allem:

• geschaltetes Zündplus
• Beleuchtungssignal
• Lenkradfernbedienung
• fahrzeugspezifische Zusatzsignale
• automatische Ein- und Ausschaltfunktion des Radios

Bei analogen Fahrzeugen mit Klemme 15 am Radiostecker ist der Einbau oft einfacher. Bei CAN-Bus-Fahrzeugen sollte die passende Adapterlösung vor dem Einbau geprüft werden.

Wichtige Kompatibilitätshinweise

Bitte vor dem Kauf beachten:

• passend für Ford Mondeo BA7, Baujahr 2007 bis 2014
• passend für Ford Galaxy II WA6, Baujahr 03/2006 bis 04/2010
• analoge und CAN-Bus-Varianten möglich
• bei analogem Anschluss liegt Zündplus häufig an Klemme 15 an
• bei CAN-Bus kann ein zusätzlicher CAN-Bus-Adapter erforderlich sein
• geeignet für viele 2-DIN-, 7-Zoll- und 6,5-Zoll-Radios
• nicht geeignet für 9-Zoll- oder 10-Zoll-Tablet-Radios
• nicht passend bei abweichender Mittelkonsole
• Radiomaße, Anschlussart und Fahrzeugausstattung vor dem Kauf prüfen

Die Blende passt nur, wenn die Form des vorhandenen Radioschachts mit der Produktabbildung übereinstimmt.

Lieferumfang

• 1 x silberne Doppel-DIN-Radioblende
• 1 x schwarzer Zierrahmen
• 1 x Metall-Einbaurahmen
• 2 x seitliche Montageplatten
• 2 x lange Metall-Haltestreifen
• 2 x kleine Befestigungsplatten
• 4 x Schrauben
• 2 x weiße Abstandspads / Montagepads
• 1 x Radioadapter
• 1 x Antennenadapter mit Phantomspeisung
• 1 x Antennenadapter von DIN auf ISO
• 4 x Entriegelungsbügel

Fazit

Das Ford Galaxy Mondeo Doppel-DIN-Einbauset silber ist eine praktische Lösung für den Umbau vom originalen Ford-Radio auf ein Nachrüstradio. Es enthält nicht nur Radioblende und Zierrahmen, sondern auch Einbaurahmen, Montagezubehör, Radioadapter, Antennenadapter und Entriegelungsbügel.

Besonders wichtig ist bei Ford Mondeo BA7 und Ford Galaxy WA6 die Prüfung der Anschlussart. Beide Modelle können je nach Ausführung analog oder mit CAN-Bus ausgestattet sein. Bei analogen Fahrzeugen liegt Zündplus häufig an Klemme 15 an. Bei CAN-Bus-Fahrzeugen kann ein zusätzlicher Adapter erforderlich sein.
