Ford Focus Mondeo Kuga 2 DIN Radioblende LFB CAN BUS Silber

Ford Focus Mondeo Kuga 2 DIN Radioblende Silber Lenkradadapter CAN BUS

Dieses 2-DIN-Radio-Einbauset ist für passende Ford Focus, Ford Mondeo und Ford Kuga Modelle mit rechteckigem Ford Werksradio vorgesehen. Es eignet sich für Fahrzeuge mit originalem 5000C, 6000CD, 6006CD oder Sony OEM-Gerät sowie für Fahrzeuge mit rechteckiger Ford Audio Systems OEM-Navigation mit Kartenschlitz vorne.

Das Set ist für Fahrzeuge mit CAN BUS ausgelegt und ersetzt das originale rechteckige Ford-Radio durch ein neues 2-DIN-Nachrüstradio. Die silberne Radioblende sorgt für den passenden Einbau in der Mittelkonsole, während der CAN-BUS-Lenkradadapter die Verbindung zwischen Fahrzeug und neuem Radio herstellt.

Was wird mit diesem Set gemacht?

Mit diesem Set wird das originale Ford-Werksradio ausgebaut und durch ein neues 2-DIN-Radio ersetzt. Die fahrzeugspezifische Radioblende sorgt dafür, dass das neue Gerät sauber in den vorhandenen Radiobereich der Mittelkonsole integriert wird.

Der mitgelieferte CAN-BUS-Lenkradadapter verbindet das Fahrzeug mit dem neuen Radio. Dadurch können die vorhandenen Lenkradtasten je nach Radiomodell weiterhin genutzt werden. Zusätzlich stellt das Interface ein Zündplus für das neue Gerät bereit. Wenn das neue Radio eingeschaltet ist, schaltet es sich dadurch wieder mit dem Zündschlüssel ein und aus.

Für welche Fahrzeuge passt das Set?

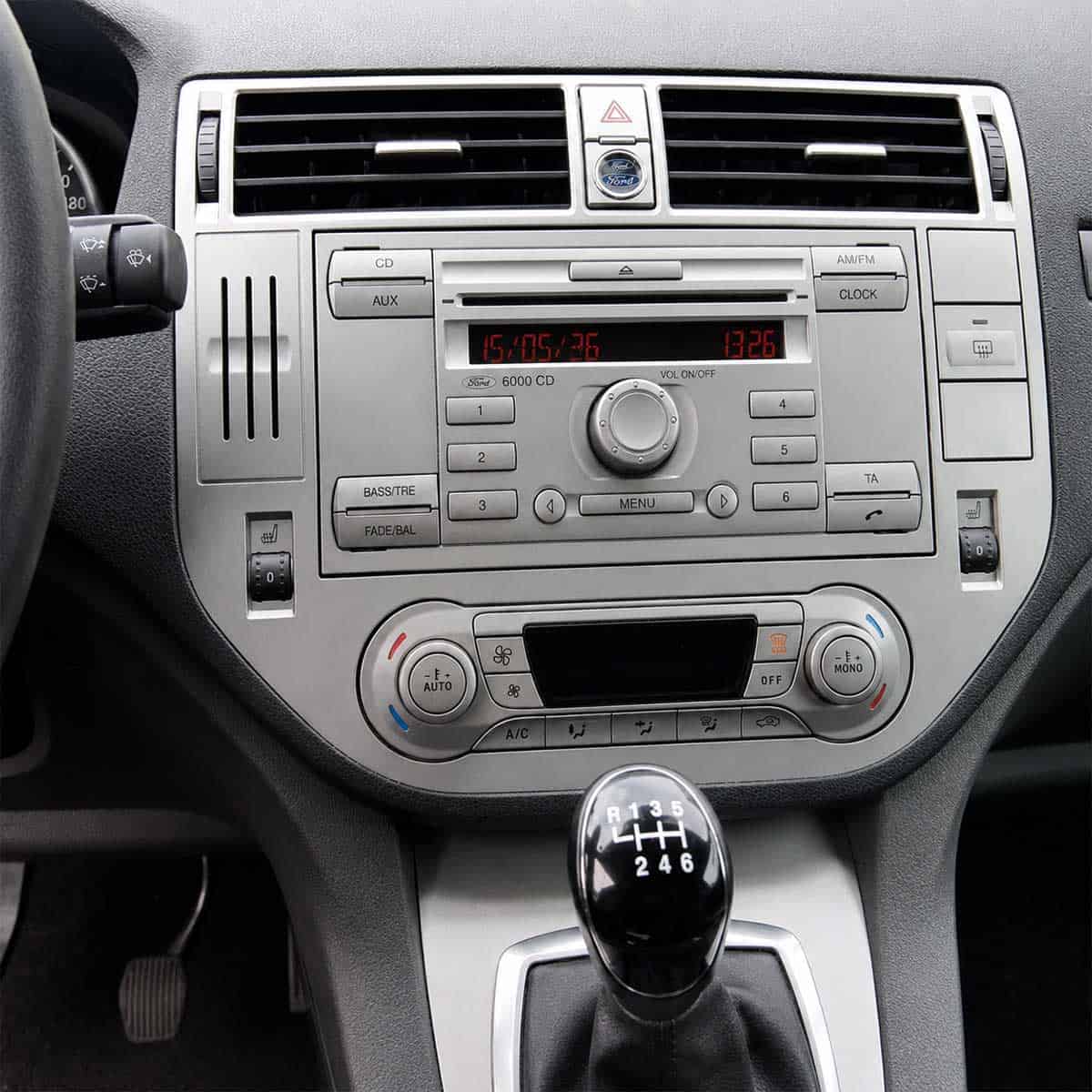

Passend für Ford Kuga 1. Generation DM2 von 2008 bis 2012 mit rechteckigem Ford Werksradio 5000C, 6000CD oder 6006CD und Quadlock/Fakra-Anschluss.

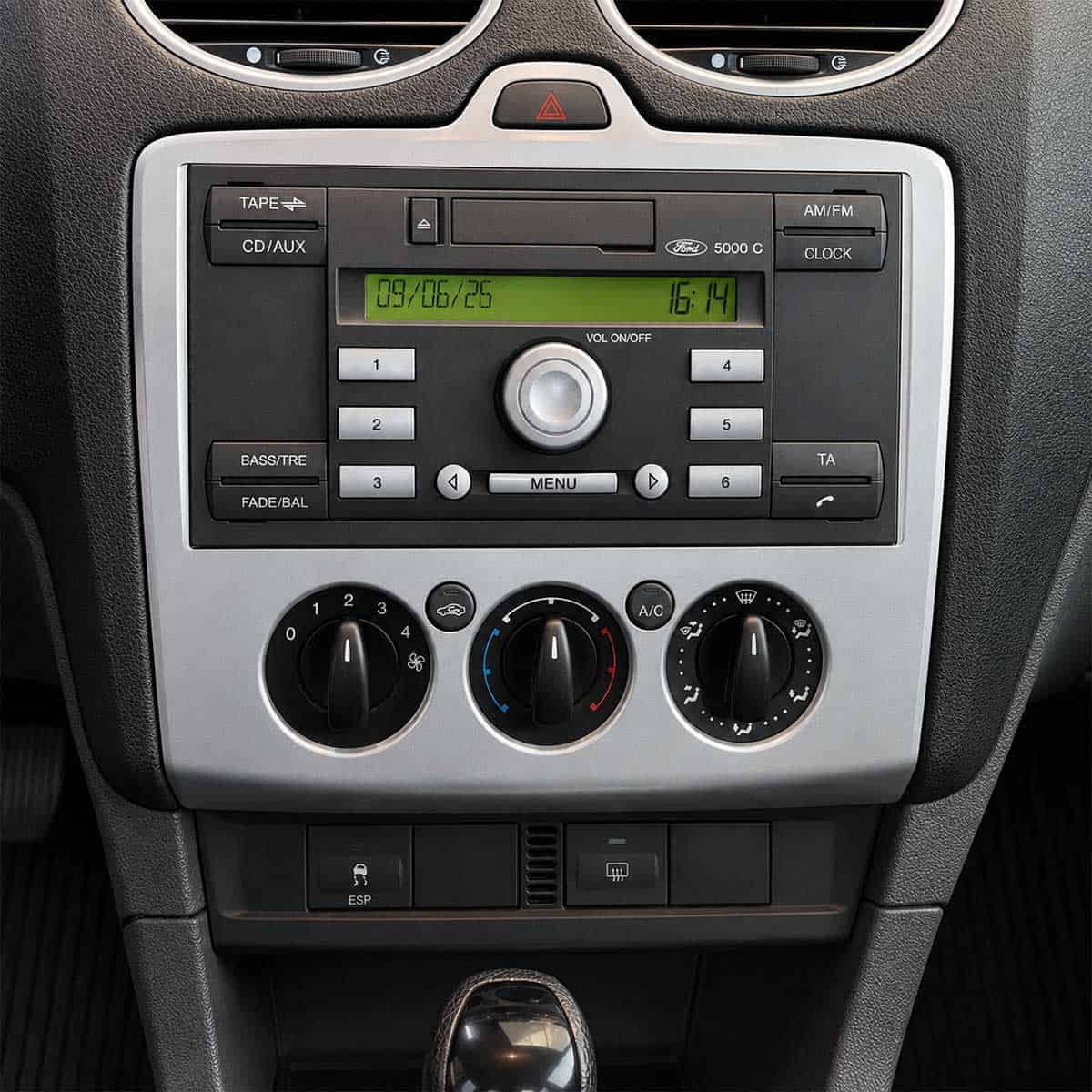

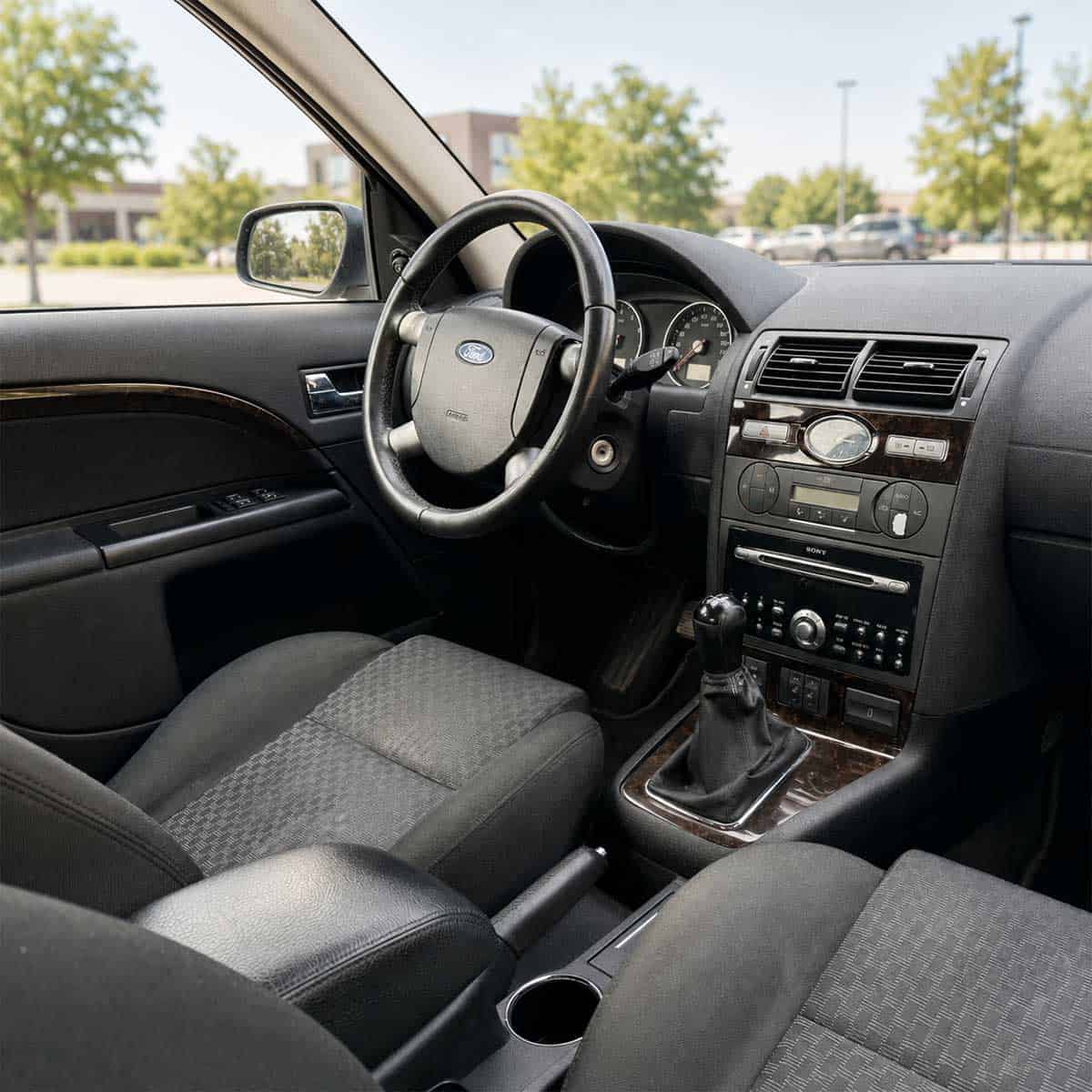

Geeignet ist das Set für Fahrzeuge mit rechteckigem Ford 5000C, 6000CD, 6006CD oder Sony OEM-Gerät. Ebenfalls geeignet sind Fahrzeuge mit rechteckiger Ford Audio Systems OEM-Navigation mit Kartenschlitz vorne.

Nicht geeignet ist dieses Set für Fahrzeuge mit 7-Zoll-OEM-Farbnavigation und integrierter Klimatronik. Bei diesen Fahrzeugen sind Anzeige und Klimafunktionen stärker in das originale System eingebunden, weshalb eine andere Einbaulösung benötigt wird.

Warum ist „rechteckig“ bei Ford wichtig?

Bei Ford gibt es je nach Modell, Baujahr und Ausstattung unterschiedliche Radioformen. Einige Fahrzeuge besitzen ovale Ford-Radios, andere rechteckige Radioeinheiten. Dieses Set ist ausdrücklich für Fahrzeuge mit rechteckigem Ford-Werksradio gedacht.

Das ist wichtig, weil Radioblende, Befestigungspunkte und Anschlusslösung nur dann sauber passen, wenn die originale Radioform mit dem Set übereinstimmt. Vor dem Kauf sollte daher geprüft werden, ob im Fahrzeug ein rechteckiges 5000C, 6000CD, 6006CD, Sony OEM-Gerät oder eine rechteckige OEM-Navigation mit Kartenschlitz vorne verbaut ist.

Maße und Geräteformat

Die Radioblende ist für viele klassische 2-DIN-Nachrüstradios geeignet. Das Innenmaß der Blende beträgt ca. 183 x 113 mm.

Wichtig: Diese Blende ist nicht für 9-Zoll- oder 10-Zoll-Tablet-Radios geeignet. Viele moderne Android- oder CarPlay-Radios werden als 9-Zoll-Geräte angeboten, benötigen aber eine andere fahrzeugspezifische Radioblende mit größerem Ausschnitt. Dieses Set ist für klassische 2-DIN-Geräte beziehungsweise 7-Zoll- und 6,5-Zoll-Radios mit passendem Geräteformat gedacht.

Vor dem Einbau sollte die Größe des neuen Radios mit dem Innenmaß der Blende verglichen werden.

CAN BUS, Zündplus und Lenkradfernbedienung

Der enthaltene Ford Steering Wheel Control Interface Adapter CTSFO003.2 arbeitet über CAN BUS. Er erhält die Lenkradfernbedienung, sofern das neue Radio diese Funktion unterstützt und der passende Anschluss-Lead verwendet wird.

Zusätzlich stellt der Adapter wichtige Signale für das neue Radio oder Navigationsgerät bereit. Dazu gehören Zündplus, Speed Pulse, Park Brake und Reverse Gear Output. Diese Signale können je nach Nachrüstradio für Navigation, Rückfahrkamera oder bestimmte Sicherheitsfunktionen benötigt werden.

Bei CAN-BUS-Fahrzeugen liegt häufig kein klassisches Zündplus direkt am Radioanschluss an. Das Interface erzeugt deshalb das benötigte Zündsignal für das neue Gerät.

Antennenanschluss mit Phantomspeisung

Das Fahrzeug verwendet je nach Ausstattung einen Fakra-Antennenanschluss. Damit das neue Radio sauber angeschlossen werden kann, enthält das Set einen Antennenadapter mit Phantomspeisung auf ISO. Die Phantomspeisung ist wichtig, wenn die originale Fahrzeugantenne eine Spannungsversorgung benötigt.

Zusätzlich ist ein Adapter von ISO auf DIN enthalten. Dadurch können viele verschiedene Nachrüstradios angeschlossen werden, unabhängig davon, ob das neue Gerät einen ISO- oder DIN-Antenneneingang besitzt. Diese Kombination sorgt für maximale Flexibilität beim Einbau.

Entriegelungsbügel für den Ausbau

Im Lieferumfang sind vier Entriegelungsbügel enthalten. Diese werden benötigt, um das originale Ford-Werksradio aus dem Radioschacht zu lösen. Dadurch kann das alte Gerät einfacher ausgebaut werden, ohne die Mittelkonsole unnötig zu beschädigen.

Wichtige Kompatibilitätshinweise

Geeignet für Ford Kuga 1. Generation DM2 2008–2012 mit rechteckigem 5000C, 6000CD oder 6006CD Radio.

Geeignet für Fahrzeuge mit rechteckigem Sony OEM-Gerät oder rechteckiger Ford OEM-Navigation mit Kartenschlitz vorne.

Geeignet für Fahrzeuge mit Quadlock/Fakra-Anschluss und CAN BUS.

Nicht geeignet für Fahrzeuge mit ovalem Ford-Werksradio.

Nicht geeignet für Fahrzeuge mit 7-Zoll-OEM-Farbnavigation und integrierter Klimatronik.

Nicht geeignet für 9-Zoll- oder 10-Zoll-Tablet-Radios.

Das neue Radio muss das passende 2-DIN-Format beziehungsweise ein zum Innenmaß von ca. 183 x 113 mm passendes Geräteformat besitzen.

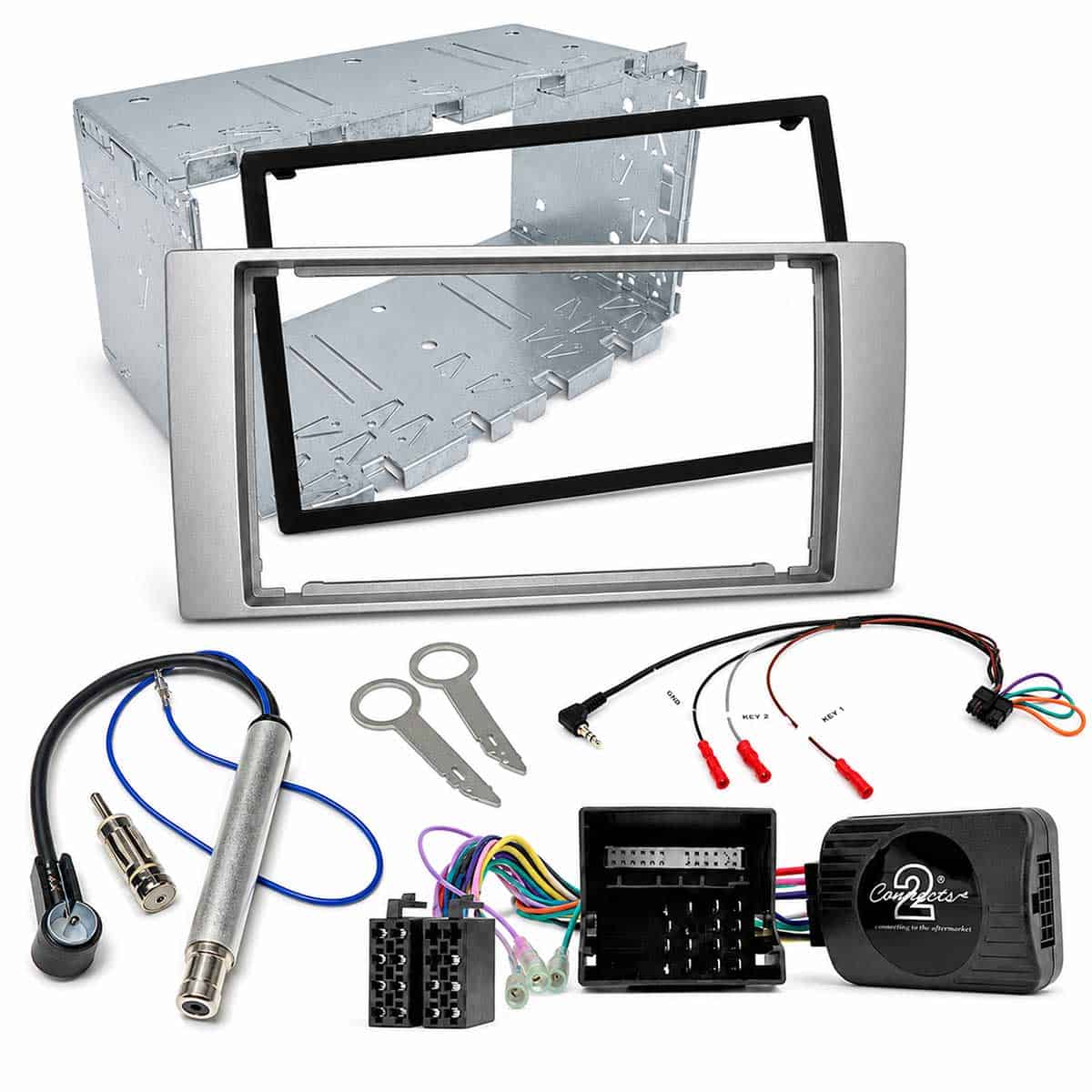

Lieferumfang

1 x Radioblende Silber für 2-DIN-Radios mit rechteckiger Ford-Radioform
1 x Adapter für Lenkradfernbedienung mit CAN BUS
1 x Anschluss-Lead vom Lenkradadapter zu Ihrem neuen Radio oder Navigationsgerät
1 x Antennenadapter mit Phantomspeisung auf ISO
1 x Antennenadapter ISO auf DIN
1 x Set mit 4 Entriegelungsbügeln

Zusammenfassung

Dieses Ford Focus Mondeo Kuga 2-DIN-Radio-Einbauset ist für Fahrzeuge mit rechteckigem Ford Werksradio und CAN BUS gedacht. Es ermöglicht den Einbau eines neuen 2-DIN-Radios, erhält je nach Radiomodell die Lenkradfernbedienung und stellt ein Zündplus für das neue Gerät bereit.

Die Kombination aus silberner Radioblende, CAN-BUS-Lenkradadapter, Anschluss-Lead, Antennenadapter mit Phantomspeisung, zusätzlichem ISO-auf-DIN-Antennenadapter und Entriegelungsbügeln macht das Set zu einer vollständigen Lösung für den Radiowechsel. Besonders wichtig ist das Innenmaß von ca. 183 x 113 mm: Das Set ist für viele 7-Zoll- und 6,5-Zoll-Radios geeignet, aber nicht für 9-Zoll-Tablet-Radios.
