Audi A4 B6 und B7 mit Quadlock auf CarPlay, Android Auto und DAB+ umrüsten

Sie möchten Ihren Audi A4 B6 oder B7 der Baujahre 2000–2008 mit Quadlock-Anschluss um Apple CarPlay, Android Auto und DAB+ erweitern? Dieses Set kombiniert das Stinger iF209E mit einer passenden 9-Zoll-Radioblende, einem Quadlock-Adapterkabel, einem Aktivsystemadapter für das unterstützte Teilaktivsystem und einem Fakra-Antennenadapter mit Phantomspeisung.

Für digitalen Radioempfang sind das CT9DAB-Modul und eine DAB-Antenne enthalten. Die Antenne wird zusätzlich im Fahrzeug montiert und angeschlossen. Eine Lösung zum separaten Abgriff von 12-Volt-Zündungsplus ergänzt das Set.

Voraussetzung sind ein vorhandener Doppel-DIN-Einbauplatz, die passende Quadlock-Steckerbelegung und ein unterstütztes Teilaktivsystem. Nicht für Bose-Soundsysteme geeignet.

Stinger iF209E: 9-Zoll-Touchscreen für moderne Unterhaltung

Das Stinger iF209E bringt Navigation, Musik, Telefonie und kompatible Smartphone-Apps auf einen großen HD-Touchscreen. Kabelloses Apple CarPlay und Android Auto verbinden Ihr kompatibles Smartphone mit dem Radio und erleichtern die Nutzung Ihrer bevorzugten Anwendungen.

Bluetooth, USB und GPS erweitern die Möglichkeiten im Alltag. Das enthaltene CT9DAB-Modul ergänzt das System um DAB-/DAB+-Digitalradio.

Passend für Audi A4 B6 und B7 mit Quadlock

Die Radioblende ist für passende Einbauplätze bei Symphony, Navi-Plus, Chorus 2+, Concert 2+, RNS-E oder BNS 5 vorgesehen.

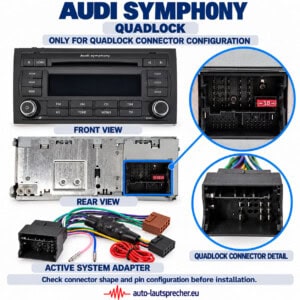

Die Bezeichnung des Werksradios allein bestätigt nicht den elektrischen Anschluss. Prüfen Sie vor der Bestellung die Rückseite des Radios und vergleichen Sie den vorhandenen Stecker mit der Quadlock-Infografik in der Galerie. Fahrzeuge mit ISO-/Mini-ISO-Anschlüssen benötigen eine andere Anschlussvariante.

Teilaktivsystem und Fahrzeugantenne weiterverwenden

Der Aktivsystemadapter verbindet das unterstützte Audi-Teilaktivsystem mit dem neuen Stinger-Radio. Damit können die darüber betriebenen hinteren Lautsprecher und der vorhandene Subwoofer weiterhin genutzt werden.

Der Fakra-Antennenadapter mit DIN-Anschluss und Phantomspeisung stellt die Verbindung zur Fahrzeugantenne her und versorgt den vorhandenen Antennenverstärker. Seine Versorgungsleitung wird am dafür vorgesehenen Antennen-/Remote-Ausgang des Radios angeschlossen.

Zündungsplus für das Ein- und Ausschalten

Bei den vorgesehenen Ausführungen kann die Zündungsinformation über den CAN-BUS übertragen werden, sodass am Radioanschluss kein herkömmliches geschaltetes 12-Volt-Zündungsplus für das Nachrüstradio bereitsteht.

Das Set enthält deshalb eine Lösung zum separaten Abgriff eines geeigneten, abgesicherten geschalteten 12-Volt-Anschlusses. Das Ein- und Ausschaltverhalten richtet sich nach der verwendeten Zündplusquelle.

Alternativ lässt sich ein geeigneter CAN-BUS-Adapter, ein Lenkradfernbedienungsinterface mit Zündplusausgang oder ein passender CAN-BUS-Simulator verwenden. Diese Interfaces sind nicht Bestandteil des Sets.

Technische Highlights

Wichtiger Einbauhinweis

• Doppel-DIN und Quadlock erforderlich: Einbauplatz und Stecker mit den Galeriebildern vergleichen. Nicht für den direkten Austausch eines 1-DIN-Radios oder für die ISO-/Mini-ISO-Anschlussvariante.
• Teilaktivsystem prüfen: Nur für unterstützte Audi-Teilaktivsysteme, nicht für Bose. Die genannte Werksradiobezeichnung ersetzt die Anschlussprüfung nicht.
• Zündplus fachgerecht anschließen: Einen geeigneten abgesicherten Anschluss verwenden. Für vorhandene Lenkradbedientasten kann ein zusätzliches Interface erforderlich sein.

Lieferumfang

1 × Stinger iF209E 9-Zoll-Multimedia-Autoradio mit Touchscreen, Bluetooth, USB, Apple CarPlay und Android Auto
1 × CT9DAB-Modul für DAB-/DAB+-Radioempfang
1 × DAB-Antenne
1 × schwarze Radioblende für 9-Zoll-Trapez-Autoradios, Geräteformat oben 230 mm, unten 220 mm, Höhe 130 mm; für passende Einbauplätze bei Symphony, Navi-Plus, Chorus 2+, Concert 2+, RNS-E oder BNS 5
1 × Quadlock-Adapterkabel für Audi
1 × Antennenadapter Fakra mit Phantomspeisung und DIN-Anschluss zum Radio
1 × Aktivsystemadapter für unterstützte Audi-Teilaktivsysteme
1 × Lösung zum separaten Abgriff von 12-Volt-Zündungsplus
