Mini Cabrio R57 Audison Hertz DBA 201 F Upgrade 860 Watt

Mini Cabrio R57 Audison Hertz Soundsystem-Upgrade

Dieses komplette Lautsprecher-, Verstärker- und Subwoofer-Upgrade ist für das Mini Cabrio R57 von 2008 bis 2014 mit Basis-Soundsystem vorgesehen.

Das Set kombiniert hochwertige Audison Lautsprecher mit der Hertz DP 4.300 Class-AB-Endstufe und dem leistungsstarken Hertz DBA 201 F Aktivsubwoofer. Dadurch werden Hochton, Mittelton, Grundton und Tiefbass gemeinsam verbessert.

Das originale Mini Radio oder Navigationssystem bleibt erhalten.

Nicht geeignet für Fahrzeuge mit Harman Kardon Soundsystem oder einem anderen werkseitigen OEM-Verstärker.

Integrierte Hochtöner für das Basis-Soundsystem

Das Basis-Audiosystem des Mini Cabrio R57 besitzt im Gegensatz zum Harman Kardon System keine separaten Hochtöner in den A-Säulen.

Für die vorderen Türen enthält das Set deshalb zwei Audison APBMW X4M 100-mm-Koaxiallautsprecher. Diese kombinieren einen Mitteltöner mit einem integrierten Hochtöner.

Dadurch wird der Hochtonbereich verbessert, ohne zusätzliche Hochtöner sichtbar im Innenraum montieren zu müssen. Die originale Optik des Mini bleibt erhalten.

Audison AP 6.5 Tieftöner für die vorderen Türen

Zwei Audison Prima AP 6.5 übernehmen den Tiefton- und Grundtonbereich in den vorderen Türen.

Die 165-mm-Tieftöner bieten bis zu 210 Watt Spitzenbelastbarkeit und sorgen für eine deutlich kräftigere und kontrolliertere Wiedergabe als einfache Serienlautsprecher.

Passende Einbauringe und Lautsprecheradapterkabel sind bereits im Set enthalten.

Audison APX 6.5 für den hinteren Seitenbereich

Für die hinteren seitlichen Einbauplätze enthält das Set zwei Audison APX 6.5 Koaxiallautsprecher.

Diese Lautsprecher sind ausschließlich für Mini Cabrio R57 Modelle mit runden 165-mm-Lautsprechereinbauplätzen im hinteren Seitenbereich geeignet.

Vor dem Kauf muss geprüft werden, ob im Fahrzeug hinten tatsächlich runde Lautsprecherplätze vorhanden sind.

Hertz DP 4.300 mit vier Verstärkerkanälen

Die Hertz DP 4.300 ist eine 4-Kanal-Class-AB-Endstufe mit 420 Watt Gesamtleistung.

Sie kann im 4-, 3- oder 2-Kanal-Betrieb verwendet werden. In diesem Komplettsystem versorgt sie die Audison Front- und Hecklautsprecher über vier separate Kanäle.

Die zusätzliche Verstärkerleistung verbessert Dynamik, Kontrolle und Belastbarkeit gegenüber dem direkten Betrieb am originalen Radio.

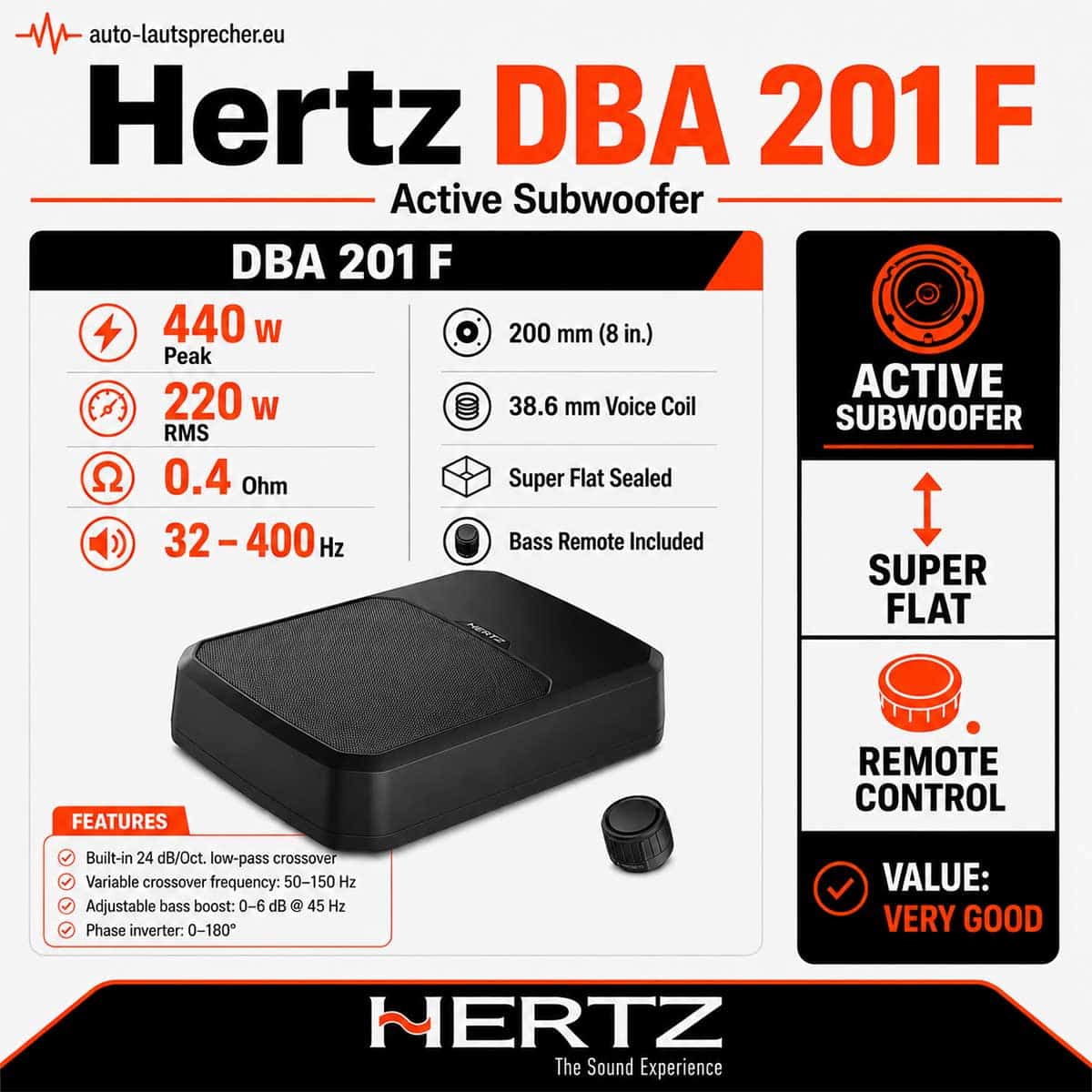

Hertz DBA 201 F mit 220 Watt RMS

Der Hertz DBA 201 F erweitert das System um einen besonders flachen Aktivsubwoofer mit integriertem Verstärker.

Der 200-mm- beziehungsweise 8-Zoll-Subwoofer bietet 220 Watt RMS und bis zu 440 Watt Spitzenleistung. Damit ist er deutlich leistungsstärker als einfache kompakte Untersitz-Subwoofer mit nur 100 Watt RMS.

Das geschlossene Super-Flat-Gehäuse sorgt für einen kräftigen und kontrollierten Tiefbass bei gleichzeitig kompakter Bauform.

Aktivsubwoofer mit eigener Endstufe

Der Hertz DBA 201 F besitzt bereits einen integrierten Verstärker.

Dadurch bleiben alle vier Kanäle der Hertz DP 4.300 vollständig für die Audison Front- und Hecklautsprecher verfügbar.

Der Aktivsubwoofer kann über den Vorverstärkerausgang der Hertz DP 4.300 mit dem Audiosystem verbunden werden.

Bassfernbedienung inklusive

Zum Hertz DBA 201 F gehört eine kabelgebundene Bassfernbedienung.

Damit kann der Subwooferpegel bequem vom Fahrerplatz aus angepasst werden. Je nach Musikrichtung oder Lautstärke lässt sich der Tiefbass dadurch schnell stärker oder dezenter einstellen.

OEM-Integration ohne Kabelschneiden

Die Hertz DP 4.300 wird über einen fahrzeugspezifischen OEM T-Kabelsatz mit dem originalen Mini Radio oder Navigationssystem verbunden.

Der T-Adapter wird zwischen dem Fahrzeugkabelbaum und der originalen Headunit eingesetzt. Das Audiosignal wird anschließend zur Endstufe geführt und dort verstärkt.

Originale Fahrzeugleitungen müssen nicht durchtrennt werden. Der Einbau bleibt dadurch sauber und grundsätzlich rückrüstbar.

Originalradio und Navigation bleiben erhalten

Das originale Mini Radio beziehungsweise Navigationssystem bleibt vollständig im Fahrzeug.

Radio, Navigation, Bluetooth und weitere vorhandene Funktionen werden weiterhin über das originale Mini System bedient.

Das Upgrade eignet sich dadurch besonders für Fahrzeuge, bei denen das originale Bedienkonzept erhalten bleiben soll.

Wahlweise 2,60 oder 5,60 Meter Kabelsatz

Der fahrzeugspezifische OEM-Kabelsatz ist in zwei Längen erhältlich.

Die 2,60-Meter-Ausführung ist ausreichend, wenn die Hertz DP 4.300 unter dem Fahrersitz montiert wird.

Die 5,60-Meter-Ausführung eignet sich für eine Montage im hinteren Fahrzeugbereich oder im Kofferraum.

Die passende Länge sollte entsprechend dem vorgesehenen Einbauort ausgewählt werden.

Einbau und Kabelverlegung

Für die Installation muss das originale Mini Radio beziehungsweise Navigationssystem ausgebaut werden.

Der T-Kabelsatz wird am originalen Radioanschluss eingesetzt. Anschließend werden die Signalleitungen zur Hertz Endstufe sowie die Stromversorgung von der Fahrzeugbatterie zur Endstufe verlegt.

Auch der Hertz DBA 201 F benötigt Strom, Masse und eine Signalverbindung.

Vor der Montage müssen geeignete Einbaupositionen für Endstufe und Aktivsubwoofer festgelegt werden.

Türdämmung für weniger Resonanzen

Die acht selbstklebenden Dämmplatten sind für die Bearbeitung der Lautsprechereinbauplätze vorgesehen.

Eine fachgerecht ausgeführte Dämmung reduziert störende Schwingungen und Resonanzen. Dadurch können die Audison Tieftöner kontrollierter arbeiten.

Besonders im Grundton- und Tieftonbereich verbessert die Türdämmung das Klangbild.

Technische Kurzinfo

Hertz DP 4.300 4-Kanal-Class-AB-Endstufe

420 Watt Gesamtleistung

Hertz DBA 201 F Aktivsubwoofer

200 mm beziehungsweise 8 Zoll

220 Watt RMS

440 Watt Spitzenleistung

Superflaches geschlossenes Gehäuse

Audison Front- und Hecklautsprecher

OEM-Integration mit T-Kabelsatz

Originalradio oder Navigation bleibt erhalten

Fahrzeugkompatibilität

Mini Cabrio R57 von 2008 bis 2014

Nur für Fahrzeuge mit Basis-Soundsystem

Nur für Fahrzeuge ohne OEM-Verstärker

Nicht für Harman Kardon Soundsysteme

Hintere Audison APX 6.5 nur bei runden 165-mm-Einbauplätzen

Originales Mini Radio oder Navigationssystem erforderlich

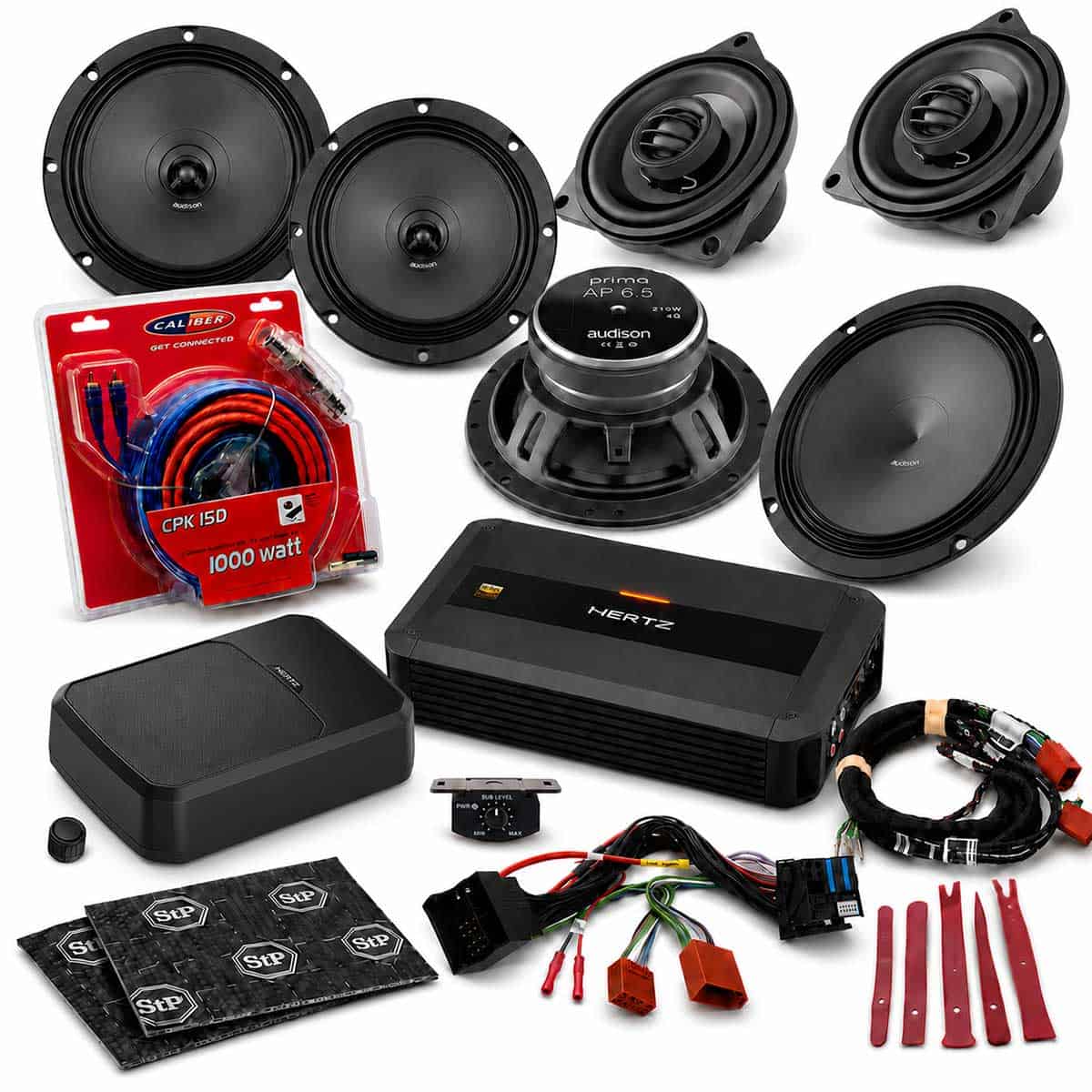

Lieferumfang

1 x Hertz DP 4.300 4-Kanal-Class-AB-Endstufe

1 x fahrzeugspezifischer OEM T-Kabelsatz

wahlweise mit 2,60 Meter oder 5,60 Meter Kabelsatzlänge

1 x Stromkabelset bis 1000 Watt

2 x Audison APBMW X4M 100-mm-Koaxiallautsprecher mit integrierten Hochtönern

2 x Anschlusskabel für die Audison APBMW X4M Lautsprecher

2 x passende Einbauringe für die 100-mm-Lautsprecher

2 x Audison Prima AP 6.5 165-mm-Tieftöner

2 x Audison APX 6.5 165-mm-Koaxiallautsprecher für den hinteren Seitenbereich

2 x Lautsprecheradapterkabel für die vorderen Tieftöner

2 x passende Einbauringe für die vorderen Tieftöner

1 x Hertz DBA 201 F 200-mm-Aktivsubwoofer

1 x kabelgebundene Bassfernbedienung

8 x selbstklebende Dämmplatten

1 x Demontagehebel für Tür- und Innenverkleidungen

Wichtiger Einbauhinweis

Mini Cabrio R57: 2008 bis 2014 – Basis-Soundsystem – ohne OEM-Verstärker – ohne Harman Kardon

Die Audison APX 6.5 Lautsprecher passen hinten ausschließlich bei runden 165-mm-Lautsprechereinbauplätzen.

Vor der Montage des Aktivsubwoofers müssen Platzangebot, Sitzverstellung, Befestigung und Belüftung geprüft werden.

Für den Einbau müssen das originale Radio oder Navigationssystem ausgebaut sowie Signal- und Stromleitungen im Fahrzeug verlegt werden.
