Audi A5 8T/8F A6 A7 4G Hertz DP 4.400 Endstufe 52PIN

Mehr Leistung im Audi A5, A6 und A7 – das originale MMI bleibt

Sie möchten den Klang Ihres Audi A5, A6 oder A7 verbessern und das originale Radio oder Navigationssystem behalten? Dieses OEM-Upgrade ergänzt eine passende Standard-Audioanlage um die Hertz DP 4.400 4-Kanal-Endstufe.

Der 52-Pin-OEM-T-Kabelsatz wird bei unterstützten Ausführungen zwischen Fahrzeuganschluss und Werksgerät gesteckt. Die Verbindung erfolgt per Plug & Play, ohne originale Radiokabel zu durchtrennen.

Fahrzeugmodelle und Anschlussvoraussetzungen

Die Fahrzeugliste gilt ausschließlich unter folgenden Voraussetzungen: passende Audi-Multimedia-/MMI-Rechnereinheit, 52-Pin-Quadlockanschluss mit geeigneter Lautsprecherbelegung und Standard-Soundsystem ohne zusätzliche Endstufe ab Werk.

Nicht für Bose, Bang & Olufsen oder andere aktive beziehungsweise teilaktive Anlagen mit separatem Werksverstärker geeignet. Die Kabelsatz-Zuordnung muss vor der Bestellung anhand der vorhandenen Anschlüsse geprüft werden.

Anschluss am Audi-Multimedia-/MMI-Steuergerät prüfen

Das originale MMI bleibt erhalten. Der Anschluss des Kabelsatzes erfolgt an der dafür geeigneten Radio- beziehungsweise Infotainment-Einheit.

Bei der vorgesehenen Ausführung mit Audi-Multimedia-/MMI-Rechnereinheit im Handschuhfach vergleichen Sie deren rückseitigen Anschluss mit der 52-Pin-Infografik in unserer Galerie.

Die Bezeichnung MMI oder das Baujahr allein bestätigt die Passform nicht. Neben der Steckerform muss auch die Belegung passen: Die benötigten Lautsprechersignale müssen an diesem Anschluss anliegen. Ausführungen mit 40-Pin-Anschluss oder separatem Werksverstärker sind ausgeschlossen.

Rechnereinheit im Handschuhfach herausziehen

Bei Geräten mit entsprechenden Entriegelungsschlitzen benötigen Sie zwei passende Radio-Entriegelungsbügel, um die Anschlüsse kontrollieren zu können.

Schalten Sie die Zündung aus. Stecken Sie die Bügel in die vorgesehenen Schlitze und ziehen Sie die Rechnereinheit vorsichtig ein Stück heraus, ohne an den angeschlossenen Kabeln zu ziehen.

Vergleichen Sie den Quadlockstecker mit den Detailbildern in unserer Galerie. „52 Pin“ bezeichnet die Steckerausführung – nicht alle Kontaktplätze müssen mit Kabeln belegt sein. Die Entriegelungsbügel sind nicht Bestandteil dieses Sets.

Praktisch für Leasingfahrzeuge: ohne Kabelschneiden rückrüstbar

Der 52-Pin-T-Kabelsatz nutzt die vorhandenen Steckverbindungen. Das originale Werksgerät und die Radiokabel bleiben erhalten.

Bei einem Fahrzeugwechsel oder vor der Leasingrückgabe lassen sich Endstufe und Kabelsatz wieder entfernen und die ursprüngliche Verbindung herstellen. Für eine saubere Rückrüstung sollten auch die Befestigung der Endstufe und die Verlegung des Stromkabelsets ohne bleibende Veränderungen erfolgen.

Hertz DP 4.400: Vier Kanäle für Ihre Lautsprecher

Die 4-Kanal-Class-AB-Endstufe bietet 500 Watt maximale Gesamtleistung, 4 × 75 Watt RMS an 4 Ohm und 4 × 105 Watt RMS an 2 Ohm. Sie verstärkt die über den OEM-T-Kabelsatz angeschlossenen Fahrzeuglautsprecher.

Der Kabelsatz ist wahlweise 2,60 oder 5,60 Meter lang. Wählen Sie die Länge passend zum Einbauort und Kabelweg. Die separate Stromversorgung der Endstufe erfolgt über das mitgelieferte Stromkabelset.

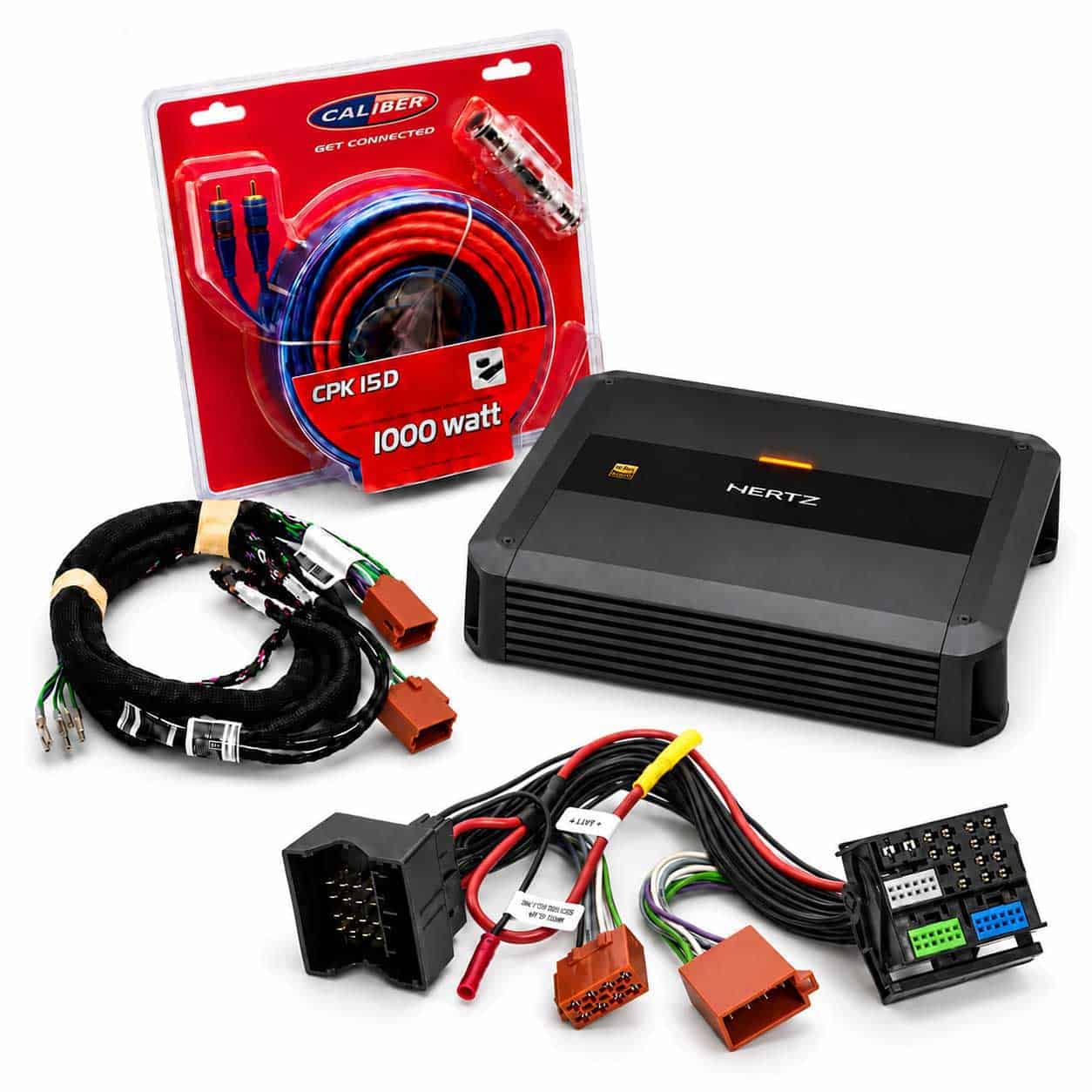

Lieferumfang

1 × Hertz DP 4.400 4-Kanal-Class-AB-Endstufe
1 × fahrzeugspezifischer OEM-T-Kabelsatz für passende Audi-Ausführungen mit 52-Pin-Quadlockanschluss, wahlweise 2,60 oder 5,60 Meter lang
1 × Stromkabelset
