Mercedes C CLC CLK G 1-DIN Radio-Einbauset mit Zündplus

Mercedes-Werksradio durch ein 1-DIN-Radio ersetzen – was brauche ich?

Sie möchten das originale Radio oder Navigationssystem Ihrer Mercedes C-Klasse W203/S203 Facelift, Ihres CLC CL203, CLK W209 Facelift oder Ihrer G-Klasse W461/W463 ersetzen? Der vorhandene große Radioeinbauplatz lässt sich mit den passenden Einbauteilen für ein 1-DIN- oder Doppel-DIN-Gerät nutzen.

Dieses Set ist für den Einbau eines 1-DIN-Radios vorgesehen. Die schwarze Radioblende mit Ablagefach füllt den übrigen Platz aus und sorgt für einen sauberen Abschluss im Armaturenbrett. Ein Quadlock-Radioadapter, die Antennenadapter und eine Zündplus-Alternative ergänzen die Blende.

Für welche Mercedes-Modelle passt das Einbauset?

Vorgesehen für passende Ausführungen mit Audio 20, Becker-Navigationsgerät oder COMAND-NTG-System, sofern Radioeinbauplatz, Quadlockstecker und Antennenanschluss mit dem Set übereinstimmen.

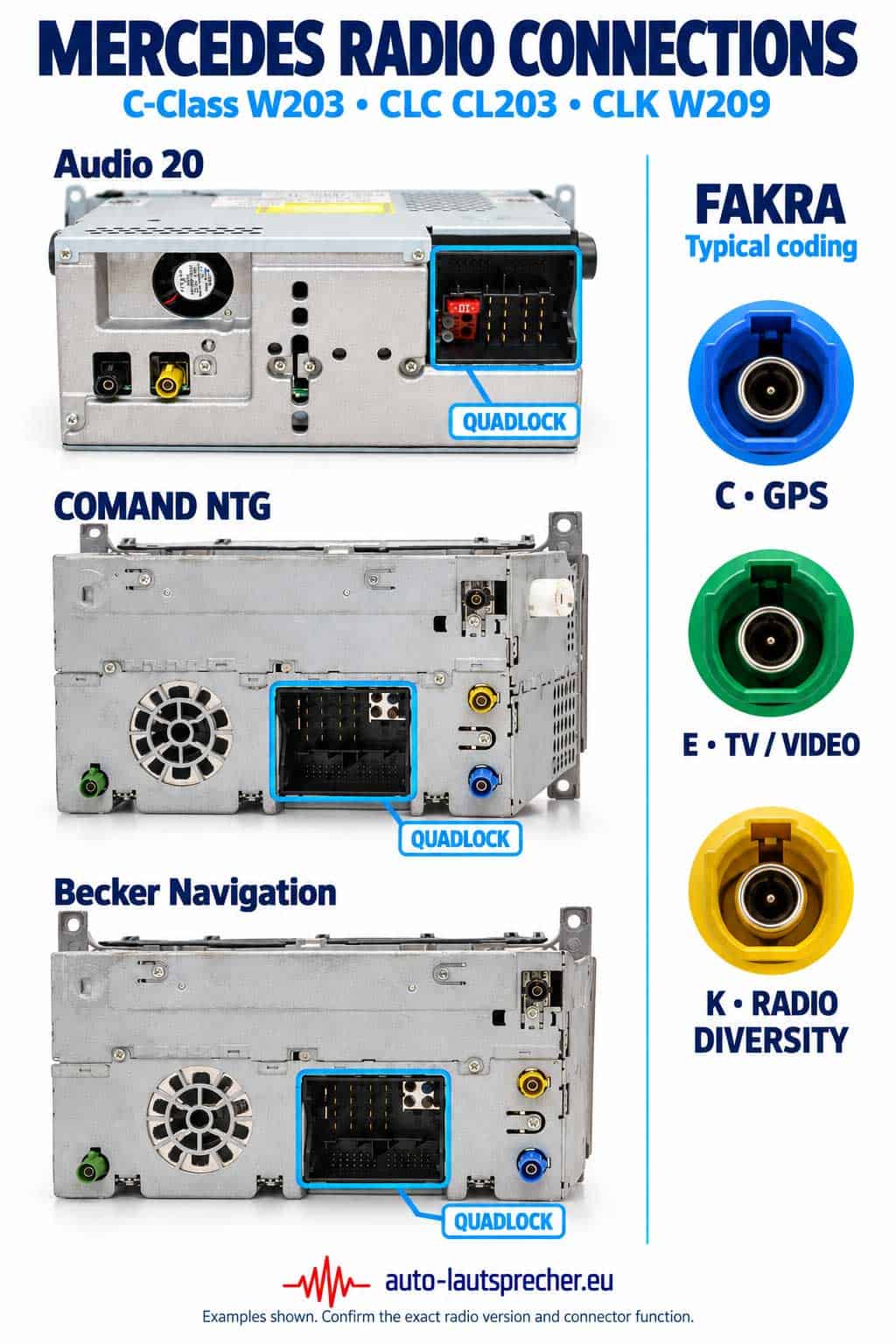

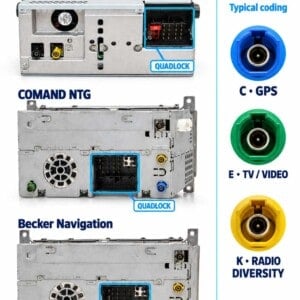

Die Bezeichnung des Werksradios allein bestätigt die Kompatibilität nicht. Bitte vergleichen Sie die Blendenform und die Anschlüsse mit den Bildern in der Galerie. Bei werkseitigen Verstärkern oder MOST-Soundsystemen kann ein zusätzliches Interface erforderlich sein.

1-DIN-Radioblende mit praktischem Ablagefach

Die schwarze 1-DIN-Blende mit Fach passt den vorgesehenen großen Radioeinbauplatz an das kleinere Geräteformat an. Das Ablagefach nutzt den verbleibenden Platz für kleine Gegenstände.

Für ein Doppel-DIN-Gerät wird eine andere Blende benötigt. Dieses Set enthält die Ausführung für 1-DIN-Radios mit zusätzlichem Ablagefach.

Quadlock-Radioadapter und Antennenanschluss auf ISO oder DIN

Der mitgelieferte Radioadapter verbindet den passenden Mercedes-Quadlockstecker mit dem geeigneten Anschlusskabel des neuen Radios. Anschlussbelegung und Radioausstattung müssen zur Adapterausführung passen.

Der Fakra-auf-ISO-Antennenadapter stellt die Verbindung zur Fahrzeugantenne her. Mit dem zusätzlichen ISO-auf-DIN-Antennenadapter können Sie den Anschluss an den Antenneneingang des neuen Geräts anpassen.

Bei abweichenden Antennenanschlüssen oder einer Anlage, die einen speziellen Diversity-Adapter benötigt, ist eine andere Anschlusslösung erforderlich. Für DAB+ benötigen Sie zusätzlich eine geeignete DAB-Empfangslösung.

Zündungsplus trotz CAN-Bus: Alternative bereits enthalten

Bei den vorgesehenen Mercedes-Ausführungen wird die Zündungsinformation über CAN-Bus übertragen. Am Werksradioanschluss steht deshalb kein herkömmliches geschaltetes Zündplus für ein Fremdradio bereit. Der einfache Quadlock-Radioadapter erzeugt dieses Signal nicht.

Unser Set enthält einen Zündplus-Stromabgriff mit Sicherung. Damit kann eine geeignete geschaltete 12-Volt-Quelle am Sicherungskasten abgegriffen und mit dem ACC-/Zündplus-Eingang des neuen Radios verbunden werden.

Das Ein- und Ausschaltverhalten richtet sich nach dem ausgewählten Stromkreis. Die PDF-Anleitung zur Zündplus-Alternative erhalten Sie beim Kauf digital. Anschlussstelle und Absicherung müssen zum Fahrzeug und Radio passen.

Wann lohnt sich ein CAN-Bus- oder Lenkradadapter?

Möchten Sie Ihre originale Lenkradfernbedienung weiterverwenden, ist ein passendes CAN-Bus-/Lenkradinterface sinnvoll. Ein geeignetes Modell kann neben der Lenkradbedienung auch einen Zündplus-Ausgang bereitstellen.

Alternativ kann ein kompatibler CAN-Bus-Zündplussimulator das Einschaltsignal für das neue Radio erzeugen. Beide Lösungen sind separat erhältlich. Im Set enthalten ist die beschriebene Alternative zum Abgriff am Sicherungskasten.

Werksradio ausbauen: Anleitung mit Bildern

Die Ausbauanleitung für passende Mercedes C-Klasse-, CLC- und CLK-Ausführungen finden Sie in unserem Blog:

Mercedes C, CLC & CLK: Radio selbst tauschen – so geht’s

Der Beitrag zeigt den Ausbau am CLK und erläutert die Arbeitsschritte für die genannten Baureihen. Für die G-Klasse ist eine fahrzeugspezifische Ausbauanleitung erforderlich.

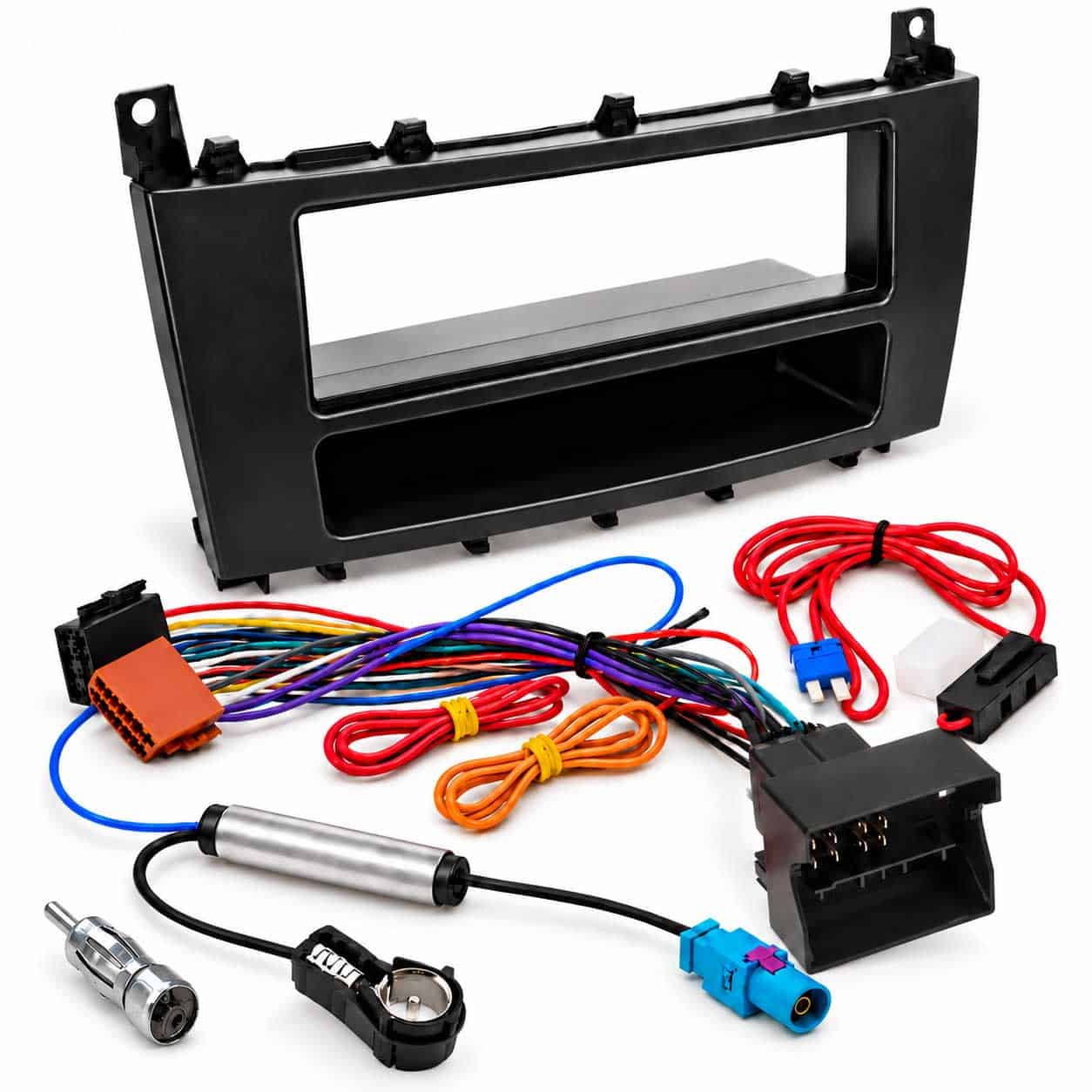

Lieferumfang

1 × Schwarze 1-DIN-Radioblende mit Ablagefach für den passenden großen Radioeinbauplatz
1 × Radioadapter Quadlock
1 × Antennenadapter Fakra auf ISO
1 × Antennenadapter ISO auf DIN
1 × Zündplus-Stromabgriff mit Sicherung
1 × PDF-Anleitung zur mitgelieferten Zündplus-Alternative, digital beim Kauf
