VW Golf VII: Aktivsubwoofer oder Endstufe anschließen

Golf VII: Aktivsubwoofer oder Endstufe sauber anschließen – T-Adapter, High-Level, Remote & Stromversorgung Schritt-für-Schritt erklärt.

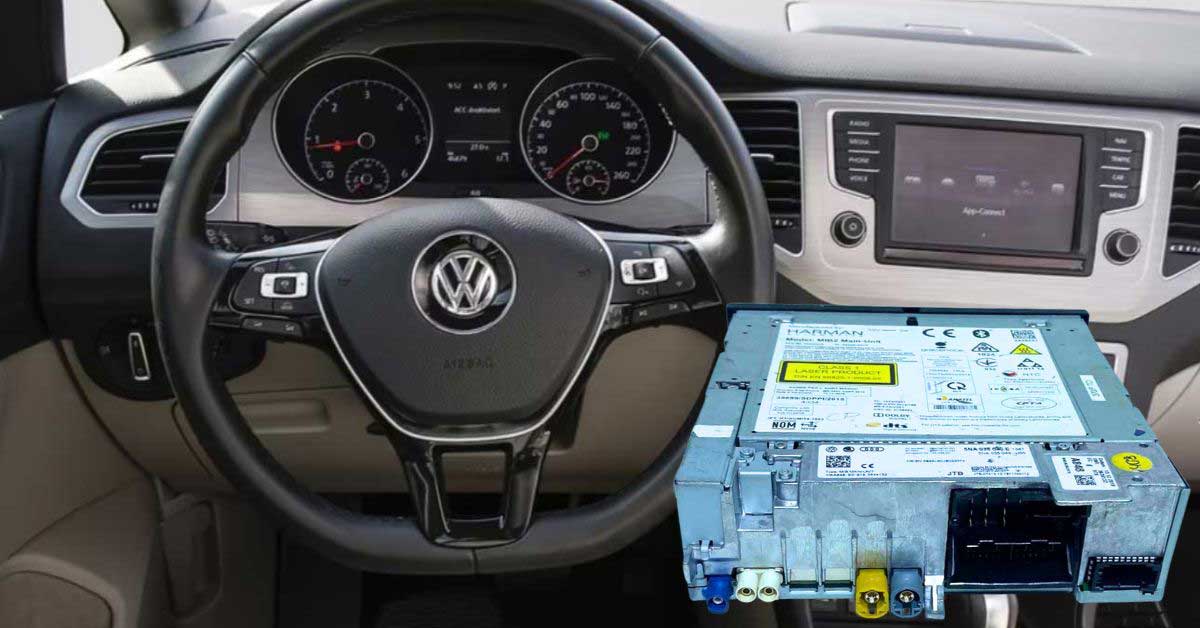

Du willst im Golf VII mehr Bass oder kräftigeren Klang – ohne die Werksverkabelung zu zerschneiden? Mit einem T-Adapter an der MIB-Steuereinheit (Main Unit im Handschuhfach) greifst du das Lautsprechersignal sauber ab und versorgst damit einen Aktivsubwoofer oder eine Endstufe für Subwoofer/Lautsprecher.
👉 Teile & Zubehör findest du hier: Auto-Lautsprecher Shop

🧭 Überblick: Was wir machen

• MIB-Einheit im Handschuhfach herausziehen
• T-Adapter zwischen Fahrzeugstecker und Radio stecken
• Signalkabel nach unten aus dem Handschuhfach führen
• Kabel sicher verlegen (Richtung Mitteltunnel/Schweller → Kofferraum)
• Für Aktivsub oder Endstufe: High-Level-Signal anschließen, Remote nutzen
• Stromversorgung (separates Power-Kit) für Endstufe/Aktivsub legen
• Alles wieder einbauen & testen

🔧 Vorbereitung & Werkzeug

• Kunststoffhebel/Trim-Tools zum Lösen der Abdeckung & Pins
  → Entriegelungswerkzeug-Set:
• 2 Entriegelungsbügel für die MIB-Einheit
• Taschenlampe, Kabelbinder, Gewebeband
• T-Adapter (Golf VII/MIB-Quadlock → 2× ISO-Abgang)
• Signalkabel-Verlängerung (ISO/High-Level → bis in den Kofferraum)
• Stromkabel-Kit (Pluskabel mit Sicherung, Massekabel) für Aktivsub/Endstufe

📍 Schritt 1 – MIB-Einheit im Handschuhfach lösen

1. Handschuhfach öffnen. Rechts im Fach sitzt die MIB-Steuereinheit (Discover Pro/Composition Media).
2. Die Entriegelungsbügel in die seitlichen Schlitze der Einheit bis zum Anschlag einschieben (Kerbe zeigt zueinander).
3. Bügel leicht nach außen drücken und die Einheit gerade nach vorn herausziehen.
4. Hauptstecker entriegeln: Den Verriegelungsbügel am Quadlock nach oben klappen, Stecker abziehen.
   – Tipp: Gerät dabei abstützen, keine Kabel auf Zug belasten.

🔌 Schritt 2 – T-Adapter zwischenstecken (ohne Original zu beschädigen)

1. Den Fahrzeug-Quadlock in die Eingangsseite des T-Adapters stecken, Verriegelung bis zum Klick niederdrücken.
2. Das kurze Gegenstück des T-Adapters in die MIB-Einheit stecken und verriegeln.
3. Nun hast du zwei ISO-Abgänge am T-Adapter: Dort liegen High-Level-Signale an, die wir nach hinten verlängern.
4. Das blaue Remote-Kabel am Adapter (oder am Verlängerungssatz) ist dein Einschalt-Signal für Endstufe/Aktivsub.

Wichtig: Der T-Adapter lässt die Serienverkabelung voll funktionsfähig – nichts schneiden, nichts löten.

🧵 Schritt 3 – Signalkabel aus dem Handschuhfach nach unten führen

1. Unterabdeckung lösen: Unter dem Handschuhfach sitzen 2 Kunststoff-Push-Pins.
   • Mit dem schmalen Kunststoffhebel den inneren Stift jedes Pins 1–2 mm heraushebeln.
   • Dann den Außenring des Pins greifen und abziehen.
   • Abdeckung vorn leicht nach unten ziehen und nach hinten aus den Clips aushängen.
2. Kabeldurchführung öffnen: Mit der Taschenlampe hinter die MIB-Öffnung leuchten – du siehst einen freien Spalt nach unten.
3. Signalkabel greifen: Am T-Adapter die High-Level-Leitung (ISO-Paar) und die Remote-Leitung zusammenfassen, durch den Spalt nach unten führen.
4. Unten mit der Hand einführen/entgegennehmen und genug Länge herausziehen (20–30 cm).
5. Scheuerschutz: Kabel an scharfen Kanten mit Gewebeband umwickeln.

🧷 Schritt 4 – Unterabdeckung korrekt montieren (für Einsteiger)

1. Abdeckung ansetzen: Hintere Kante zuerst unter die Armaturenbrettlippe schieben.
2. Vorne anheben und in die Führungen drücken, bis sie sauber anliegt.
3. Jeden Kunststoff-Pin vorbereiten:
   • Innerer Stift ein Stück herausgezogen (steht ~2 mm vor).
   • Außenhülse in das Loch stecken, anliegen lassen.
   • Erst dann den inneren Stift plan eindrücken, bis er hörbar einrastet.
4. Sitz prüfen: Abdeckung darf nicht wackeln und den Kabelverlauf nicht einklemmen.

📦 Schritt 5 – Adapter & Kabel sauber verstauen

• T-Adapterpaket oberhalb/seitlich der MIB-Einheit in den Freiraum legen.
• Kabelbinder nutzen, damit nichts klappert.
• Kabelschlaufe so legen, dass die Einheit ohne Druck wieder eingeschoben werden kann.
• MIB-Einheit gerade in die Führung schieben, bis die seitlichen Rastnasen einrasten.
• Handschuhfach schließen, Spaltmaße prüfen.

⚡ Schritt 6 – Stromversorgung für Aktivsub/Endstufe (immer separat!)

ARS zeigt oft nur das Signal – Leistung bekommt ein Aktivsub/Endstufe aber immer über ein eigenes Stromkabel-Kit.

1. Plusleitung (10–20 mm² je nach Leistung) von der Batterie in den Innenraum führen.
   • Die Hauptsicherung kommt max. 30 cm nach der Batterie.
   • Durchgang über Serien-Gummitülle im Motorraum oder geeignete Durchführung (nie durch scharfe Kanten).
2. Massepunkt im Kofferraum blank schleifen (Lack abtragen), Ringöse fest verschrauben.
3. Remote: Das blaue Remote-Kabel vom T-Adapter bis zur Endstufe/Aktivsub mitführen – das Gerät schaltet damit automatisch ein/aus.
4. Sicherung erst zum Schluss einsetzen (nach kompletter Verkabelung).

🎚️ Schritt 7 – Anschluss an Aktivsub oder Endstufe

• Aktivsubwoofer:
  • High-Level-Eingang nutzen (oft ISO/High-Level-Klemmen).
  • Remote an „REM“ oder „REMOTE IN“.
  • Plus/Masse am Power-Kit anschließen.
• Endstufe (z. B. Hertz, Audison, JL Audio):
  • Die meisten Modelle besitzen High-Level-Inputs – direkt das T-Adapter-Signal einspeisen.
  • Alternativ High-Level-auf-RCA-Adapter nutzen, wenn die Stufe nur Cinch kann.
  • Remote an „REM“.
  • Lautsprecher/Passivsub an die verstärkten Ausgänge der Stufe anschließen.

Hinweis: Das High-Level-Signal kommt vom Werksradio (über den T-Adapter). Es ist sauber und schaltet via Remote die Endstufe/den Aktivsub sicher.

🧪 Schritt 8 – Test & Feinschliff

1. Sicherung am Batteriehalter einsetzen.
2. Zündung ein, Radio an – Endstufe/Aktivsub muss mit einschalten.
3. Pegel am Aktivsub/an der Stufe niedrig starten, dann wohldosiert erhöhen.
4. Polung prüfen (Bass „zieht“ nach vorn, kein Auslöschungsloch).
5. Brumm-/Rappel-Check: Kabel fixieren, Adapterpaket in Schaum oder mit Gewebeband beruhigen.

📚 Golf-VII-Ressourcen & Produktübersicht

✅ Fazit

Mit einem T-Adapter am MIB-Radio greifst du im Golf VII das High-Level-Signal sauber ab – ganz ohne Schnittarbeiten.
Das Remote-Kabel sorgt dafür, dass Endstufe oder Aktivsub zuverlässig mit dem Radio ein-/ausschalten.
Mit separatem Power-Kit und sauberer Verlegung erhältst du mehr Bass & Leistung, bleibst aber werksnah & rückrüstbar.
